2003 Suzuki VS1400GLP Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2003 Suzuki VS1400GLP, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

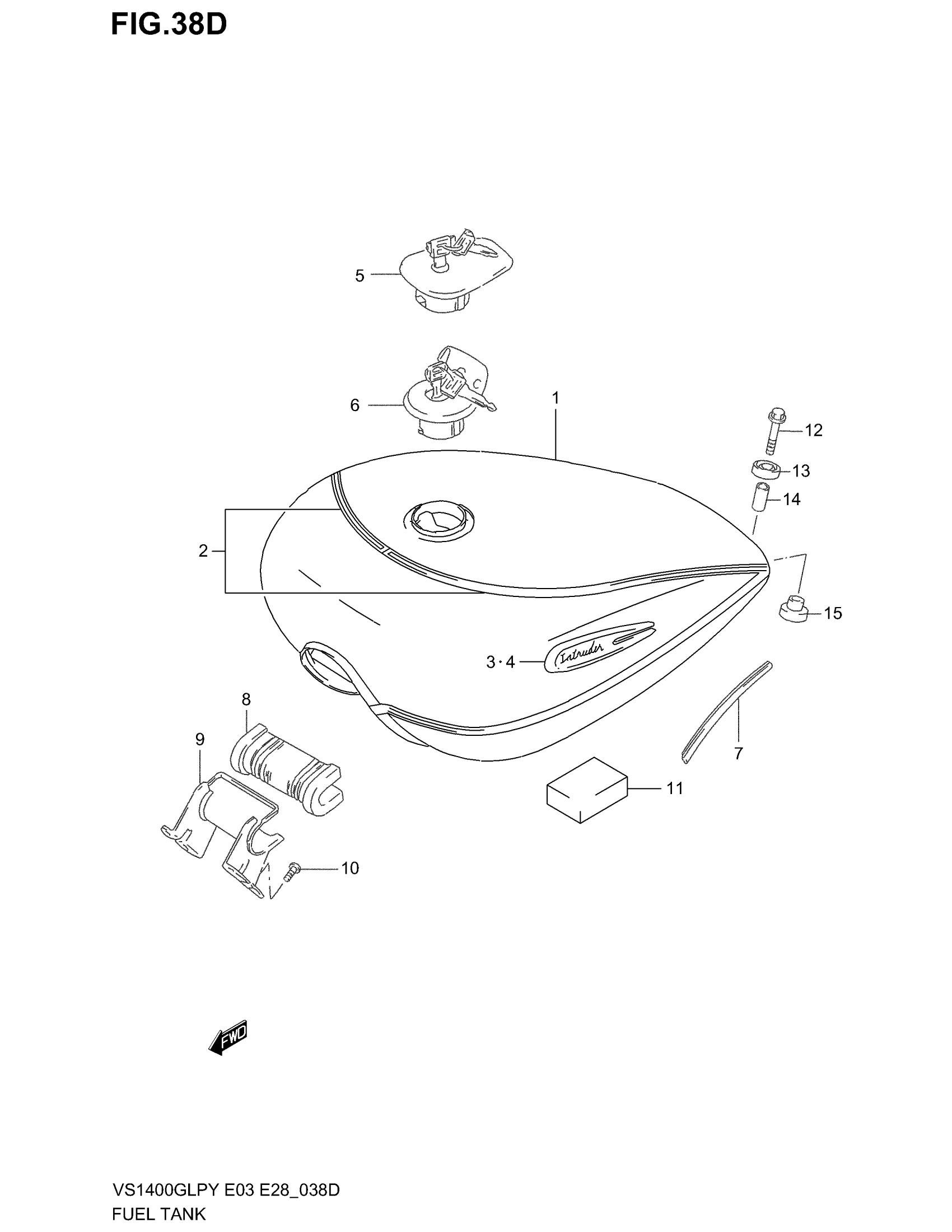

2003 Suzuki VS1400GLP Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK ASSY, FUEL

49100-38BA1-FH5

1
Out of stock

1

TANK ASSY, FUEL

49100-38BA1-HE5

1
Out of stock

1

TANK ASSY, FUEL | E33

49100-38B91-FH5

1
Out of stock

1

TANK ASSY, FUEL | E33; Includes Item(s) 2 - 4

49100-38B91-HE5

1
Out of stock

2

TAPE SET, FUEL TANK | FOR FH5

68110-38B90-HF6

1
Out of stock

2

TAPE SET, FUEL TANK | FOR HE5

68110-38B90-HF5

1
Out of stock

3

EMBLEM, RH

68111-38B00

1
Out of stock

4

EMBLEM, LH

68121-38B00

1
Out of stock

5

CAP SET, FUEL TANK

44200-38820

1

$121.12

In stock

5

CAP SET, FUEL TANK (CHROME) | OPT E3,E28

44200-38860

1
Out of stock

5

CAP SET, FUEL TANK (GOLD) | OPT E3,E28

44200-38870

1
Out of stock

7

MOLDING

68241-04X50-00B

1

$28.00

In stock

8

CUSHION, FRONT

44511-38B01

1

$12.85

In stock

9

BRACKET, FRONT (BLACK)

44250-38B00-019

1
Out of stock

10

4

$2.31

In stock

11

2

$7.95

In stock

12

BOLT This part replaces 01550-06353.

01550-0635A

2
Out of stock

13

CUSHION

09320-14013

2

$2.54

In stock

14

SPACER

09180-06274

2

$3.67

In stock

15

CUSHION (9X24X18) This part replaces 09320-10020.

09320-10071

2
Out of stock
