1983 Yamaha VMX540G SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 1983 Yamaha VMX540G, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

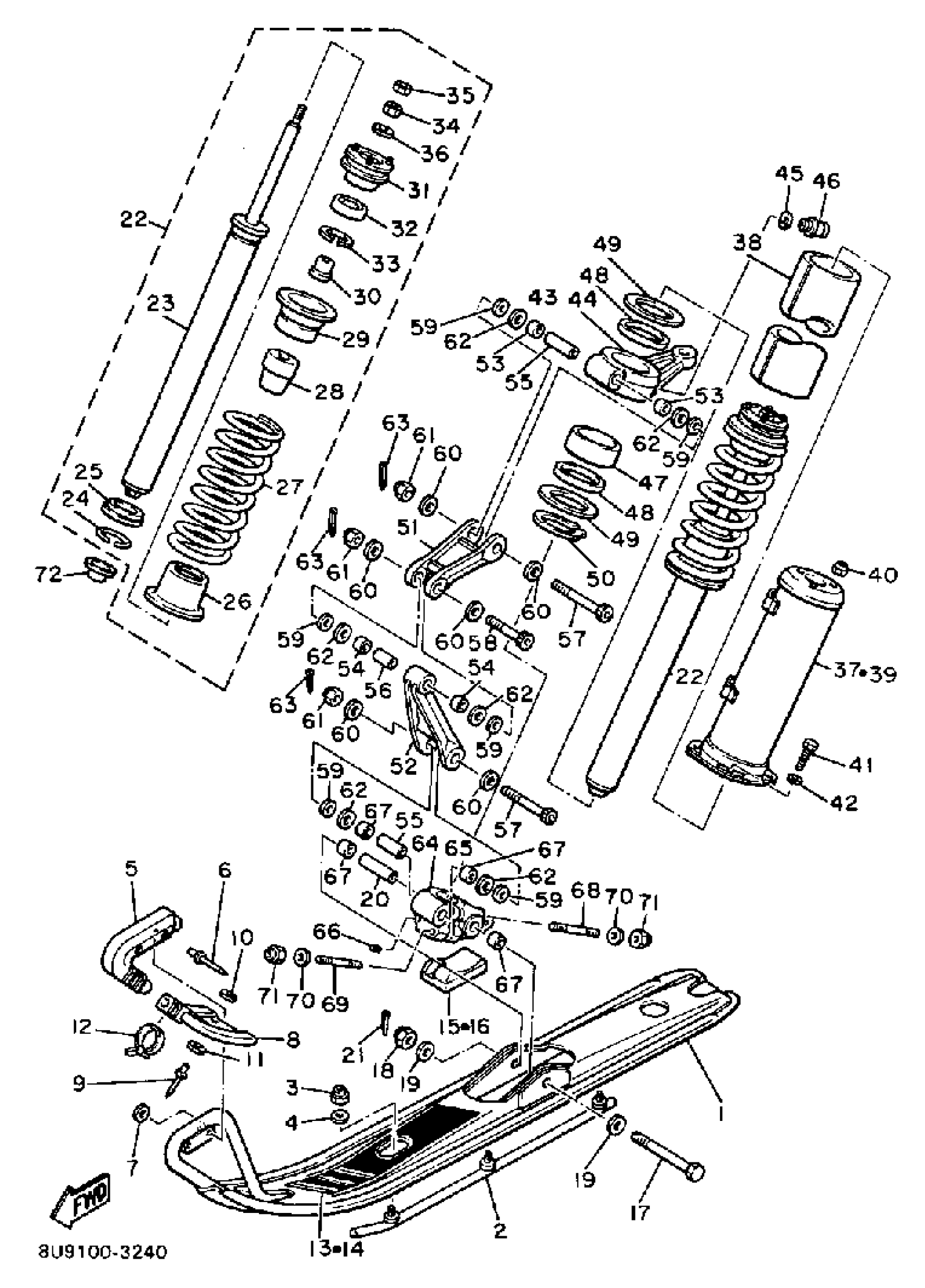

1983 Yamaha VMX540G SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1 (8M6-23710-00)

8M6-23710-01-00

1
Out of stock

2

SKI RUNNER,1

VMX-23731-01-XX

1
Out of stock

3

NUT, U

95617-08100-00

1

$6.78

In stock

4

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

5

PROTECTOR, SKI

8M6-23747-00-00

1
Out of stock

6

RIVET, BLIND

90267-40029-00

1

$6.68

In stock

7

WASHER, PLATE

90201-042E0-00

1

$6.38

In stock

8

PROTECTOR, SKI 2

8M6-23748-00-00

1
Out of stock

9

RIVET, BLIND

90267-40029-00

1

$6.68

In stock

10

WASHER, PLATE

90201-042E0-00

1

$6.38

In stock

11

WASHER, PLATE (8M6)

90201-047A2-00

1
Out of stock

12

BAND

1UA-82591-00-00

1
Out of stock

13

EMBLEM 10

8U7-77365-00-00

1
Out of stock

14

EMBLEM 11

8U7-77366-00-00

1
Out of stock

15

STOPPER 1

8L0-23743-01-00

1
Out of stock

16

STOPPER 2

8L0-23744-01-00

1
Out of stock

17

BOLT, WITH HOLE

90102-10040-00

1
Out of stock

18

NUT, NYLON

95707-10300-00

—

$6.68

In stock

19

WASHER(6TA)

92907-10600-00

—
Out of stock

20

COLLAR 802473690000

90387-10090-00

—

$17.48

In stock

21

PIN, COTTER

91490-20025-00

—

$1.31

In stock

22

ABSORBER ASSEMBLY 1

8L9-2376A-00-00

1
Out of stock

23

. DAMPER SUB-ASSEMBLY

8L9-22401-00-00

1
Out of stock

24

. CIRCLIP, OUTER

93440-36087-00

1
Out of stock

25

SEAT, SPRING 1

(8L9-23768-00-00)

1
Out of stock

26

. SEAT, SPRING 2

8L9-23777-00-00

1
Out of stock

27

SPRING, COMPRESSION (8L9)

90501-75612-00

—

$38.49

In stock

28

. BUMP, STOP

8L0-22493-00-00

1
Out of stock

29

PLATE, BACK UP

8AB-23788-00-00

1
Out of stock

30

. COLLAR

90387-100A5-00

1
Out of stock

31

. HOLDER, BEARING

8L0-2376H-00-00

1
Out of stock

32

BEARING(3DL)

93306-20226-00

—

$33.15

In stock

33

CIRCLIP(47Y)

99009-35500-00

—

$6.17

In stock

34

. NUT

90170-08220-00

1
Out of stock

35

NUT(6L2)

95333-08600-00

—

$3.20

In stock

36

WASHER, PLATE (4W3)

90201-086A3-00

—

$6.29

In stock

37

HOLDER, ABSORBER (8M6-2376J-00)

8M6-2376J-01-00

1
Out of stock

38

PROTECTOR

8L0-2376R-00-00

—

$6.58

In stock

39

HOLDER, ABSORBER 2

8M6-2377J-00-00

1
Out of stock

40

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

41

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

42

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

43

ARM, OUTSIDE 1

8U9-23851-00-00

1
Out of stock

44

ARM, OUTSIDE 2

8U9-23852-00-00

1
Out of stock

45

WASHER, PLATE (8U7)

90201-067F9-00

—

$2.78

In stock

46

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

47

—

$33.18

In stock

48

OIL SEAL (8U7)

93109-53036-00

—

$10.34

In stock

49

WASHER, PLATE (8L9)

90201-536A1-00

—

$3.66

In stock

50

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock

51

ARM, FRONT 1

8M6-2382E-00-00

1
Out of stock

52

ARM, FRONT 2

8M6-2382F-00-00

1
Out of stock

53

—

$9.15

In stock

54

—

$9.29

In stock

55

COLLAR(89A)

90387-101Y9-00

—

$20.45

In stock

56

COLLAR (8L0)

90387-100A4-00

—

$5.62

In stock

57

BOLT,HEX SKT HEAD

90110-10141-00

1
Out of stock

58

BOLT,HEX SKT HEAD

90110-10174-00

1
Out of stock

59

WASHER, PLATE (8M6)

90201-105A8-00

—
Out of stock

60

WASHER, PLATE (8M6)

90201-115A7-00

—

$2.49

In stock

61

NUT, NYLON

95707-10300-00

—

$6.68

In stock

62

WASHER PLATE 626441260000

90202-14037-00

—
Out of stock

63

PIN, COTTER

91490-20025-00

—

$1.31

In stock

64

BRACKET, 1 (L.H)

8L9-2376E-00-00

1
Out of stock

65

BRACKET 2 (R.H)

8L9-2377E-00-00

1
Out of stock

66

BOLT, SET (8K2)

90113-06039-00

—

$6.97

In stock

67

—

$9.15

In stock

68

BOLT, STUD

90116-08323-00

1
Out of stock

69

BOLT, STUD 3

95617-08640-00

—

$3.98

In stock

70

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

71

NUT, NYLON

95717-08300-00

—

$2.57

In stock

72

CAP 1

8L0-23741-00-00

1
Out of stock
