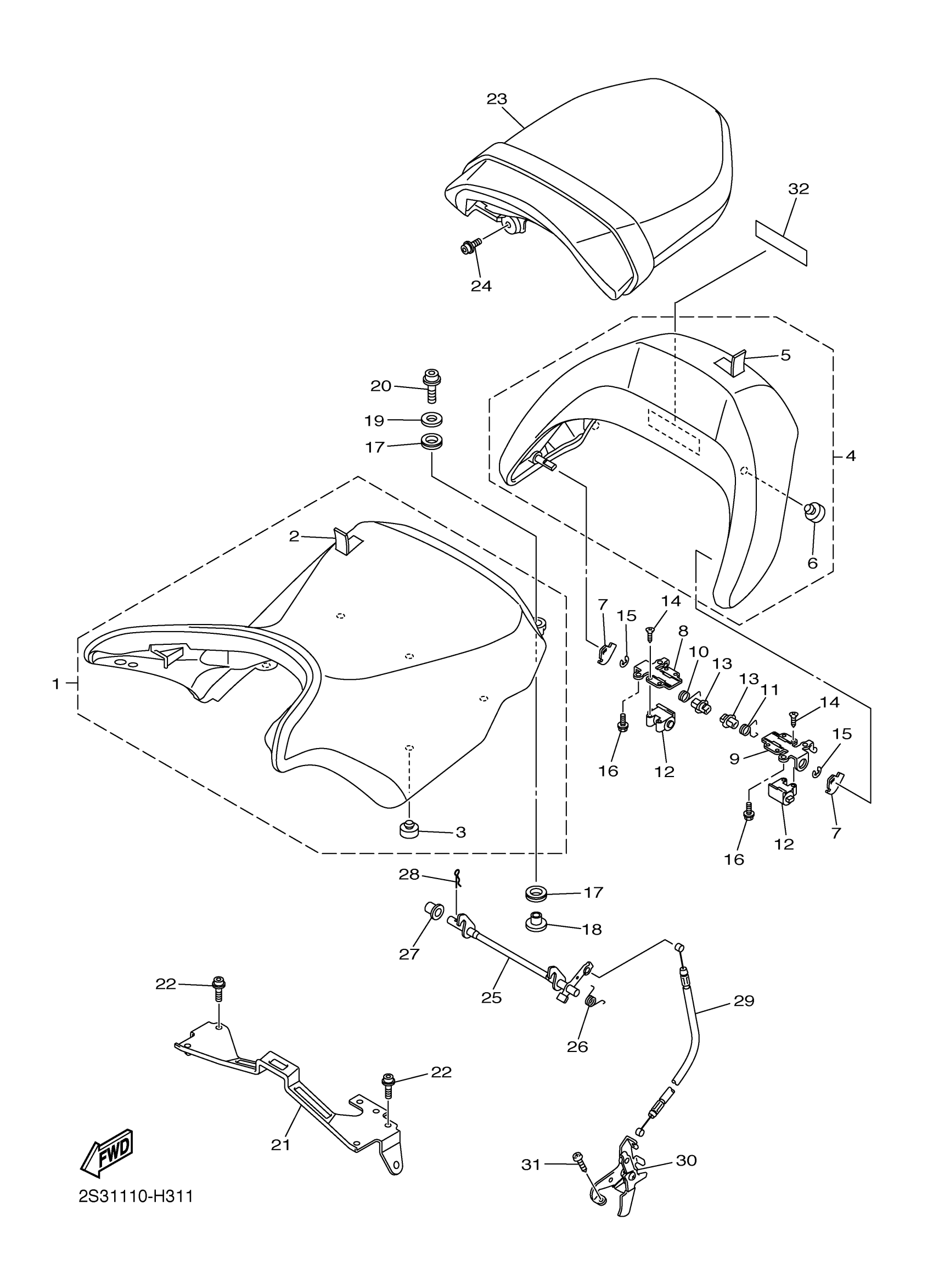

Find the part on the Seat diagram for your 2016 Yamaha V-MAX (VMX17GL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha V-MAX (VMX17GL) Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SINGLE SEAT ASSY

2S3-24710-11-00

—
Out of stock

2

SEAT COVER COMP.

2S3-2470F-01-00

—
Out of stock

3

PAD, SEAT

2GH-24741-01-00

1
Out of stock

4

SEAT BACK ASSY

2S3-24790-11-00

—
Out of stock

5

SEAT COVER ASSY

2S3-2477A-10-00

—

$107.14

In stock

6

. DAMPER, SEAT

2S3-24723-00-00

1
Out of stock

7

HOOK, SEAT

2S3-24754-00-00

1

$6.52

In stock

8

BRACKET, SEAT LEVER 1

2S3-2475H-00-00

1

$7.34

In stock

9

BRACKET, SEAT LEVER 2

2S3-2475J-00-00

1

$7.34

In stock

10

SPRING

2S3-2479A-00-00

—

$9.25

In stock

11

SPRG. 2

2S3-2479E-00-00

—

$9.25

In stock

12

ROTOR ASSY

2S3-24799-00-00

—

$18.68

In stock

13

STOPPER

2S3-24768-00-00

1

$3.74

In stock

14

SCREW, PAN TAP.2 SLIT

97707-40610-00

1
Out of stock

15

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

16

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

17

DAMPER, SEAT

2S3-24747-00-00

—

$6.92

In stock

18

COLLAR

90387-06175-00

—

$6.65

In stock

19

WASHER, PLATE

90201-06033-00

—
Out of stock

20

BOLT

90109-06031-00

1

$1.92

In stock

21

BRACKET, SEAT

2S3-24748-00-00

—

$53.95

In stock

22

BOLT, HEXAGON SOCKET HEAD

90110-06219-00

—

$5.26

In stock

23

TANDEM SEAT ASSY

2S3-24750-12-00

—
Out of stock

24

BOLT, HEXAGON SOCKET HEAD

90110-06302-00

—

$2.55

In stock

25

LEVER, SEAT

2S3-24776-01-00

—

$57.86

In stock

26

SPRING

2S3-24758-00-00

—

$3.26

In stock

27

COLLAR(6U1)

90387-08M19-00

—

$12.29

In stock

28

CLIP

90468-16001-00

—

$4.51

In stock

29

CABLE, SEAT LOCK

5PX-2478E-00-00

—

$17.78

In stock

30

SEAT LEVER ASSY

2S3-24760-00-00

—

$50.32

In stock

31

SCREW, PAN HEAD TAPPING (AK5)

97780-50116-00

—
Out of stock

32

LABEL, CAUTION

5PW-2415E-12-00

—

$2.83

In stock
