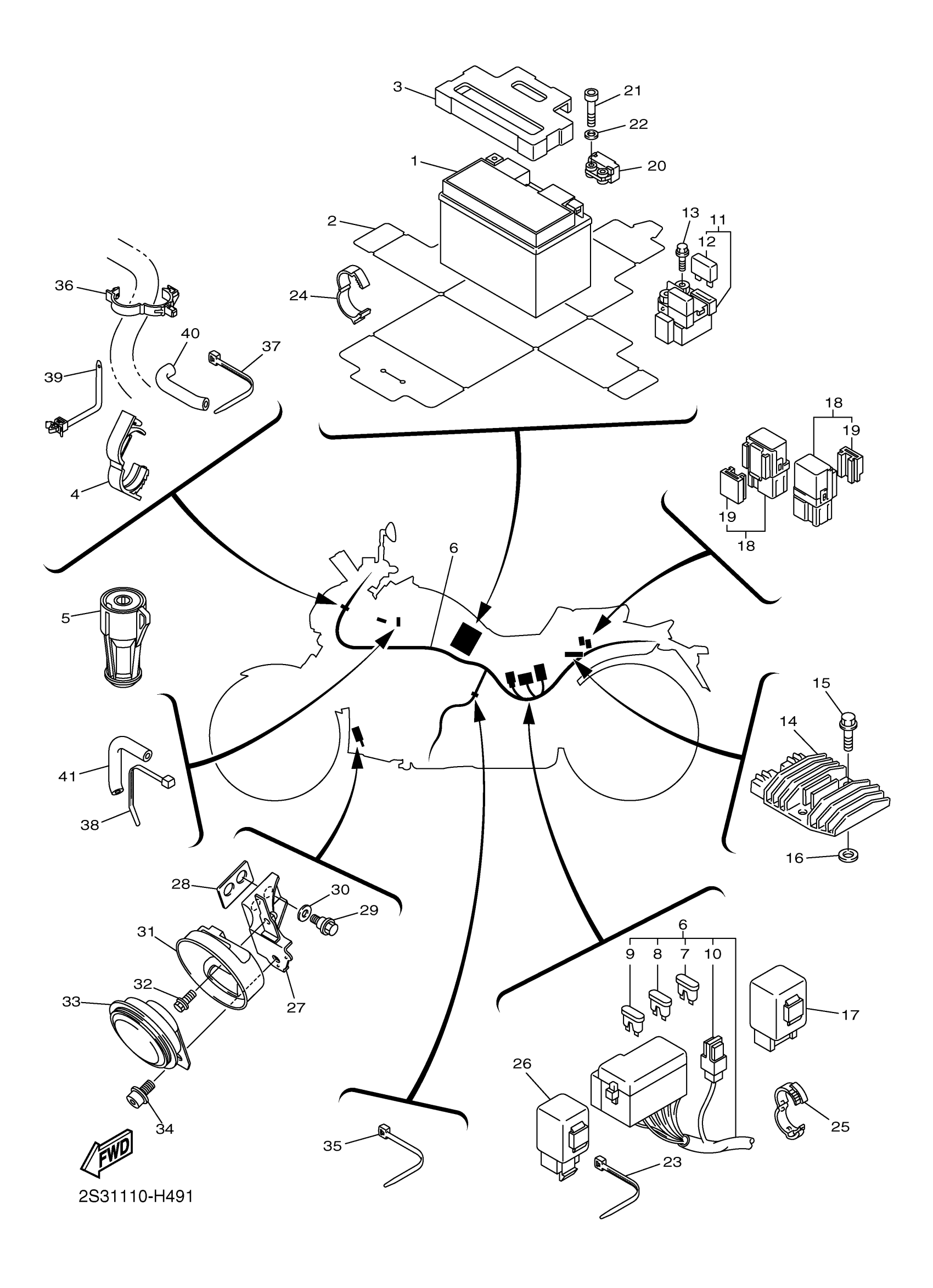

Find the part on the Electrical 2 diagram for your 2011 Yamaha V-MAX (VMX17AG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2011 Yamaha V-MAX (VMX17AG) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BATTERY YTZ14S

YTZ-14S00-00-00

1

$271.99

In stock

2

SEAT, BATTERY

2S3-82122-00-00

—

$70.56

In stock

3

PAD, BATTERY

2S3-82121-00-00

—

$18.97

In stock

4

CLAMP

90464-18004-00

1

$4.46

In stock

5

HOLDER, SOCKET

2S3-8255H-01-00

1

$133.80

In stock

6

WIRE HARNESS ASSY

2S3-82590-01-00

1
Out of stock

7

FUSE (15A)

67F-82151-50-00

1

$3.71

In stock

8

FUSE

5JJ-82151-20-00

1

$6.42

In stock

9

FUSE (7.5A-BL)

5JJ-82151-00-00

1

$5.93

In stock

10

FUSE (50A)

5JW-82151-10-00

1

$14.25

In stock

11

1

$107.44

In stock

12

FUSE (12V 30A)

1AE-82151-00-00

1
Out of stock

13

BOLT, SMALL FLANGE

95027-06008-00

1

$5.60

In stock

14

RECTIFIER & REGULATOR ASSY

1D7-81960-01-00

1

$277.19

In stock

15

BOLT, FLANGE

95817-06025-00

—

$1.46

In stock

16

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

17

RELAY ASSY

5VK-81950-33-00

—
Out of stock

18

RELAY ASSY (5EA-02)

5EA-81950-20-00

—

$49.46

In stock

19

HOLDER,RELAY

5EA-81952-00-00

—

$6.72

In stock

20

SENSOR, LEAN ANGLE

5PS-82576-02-00

—
Out of stock

21

BOLT

91312-04025-00

—
Out of stock

22

WASHER, PLATE

90201-042E0-00

—

$6.38

In stock

23

CLAMP

90464-16014-00

—
Out of stock

24

CLAMP

90464-26001-00

—

$1.62

In stock

25

CLAMP

90464-16001-00

—

$1.71

In stock

26

FLASHER RELAY ASSY

5C4-83350-02-00

—
Out of stock

27

STAY, HORN

2S3-83378-00-00

—

$36.25

In stock

28

DAMPER

2S3-8338V-00-00

—

$3.48

In stock

29

BOLT

90109-06183-00

—

$6.38

In stock

30

WASHER, WAVE

90206-10001-00

—

$0.33

In stock

31

COVER, HORN

2S3-83376-00-00

—

$22.38

In stock

32

BOLT, WITH WASHER

90119-05015-00

—

$6.17

In stock

33

HORN

2S3-83371-00-00

—

$55.78

In stock

34

BOLT, HEXAGON SOCKET HEAD

90110-08050-00

—

$2.62

In stock

35

CLAMP

90464-16061-00

—

$6.78

In stock

36

CLAMP

90464-30001-00

—

$6.22

In stock

37

BAND

1UA-82591-00-00

—
Out of stock

38

BAND

1UA-82591-00-00

—
Out of stock

39

CLAMP(2TV)

90464-10112-00

—

$6.18

In stock

40

HOSE (L200)

90445-07176-00

—

$7.11

In stock

41

HOSE

90446-06002-00

—

$2.29

In stock
