2009 Suzuki VLR1800 Frame Cover Diagram

← All diagrams

Find the part on the Frame Cover diagram for your 2009 Suzuki VLR1800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

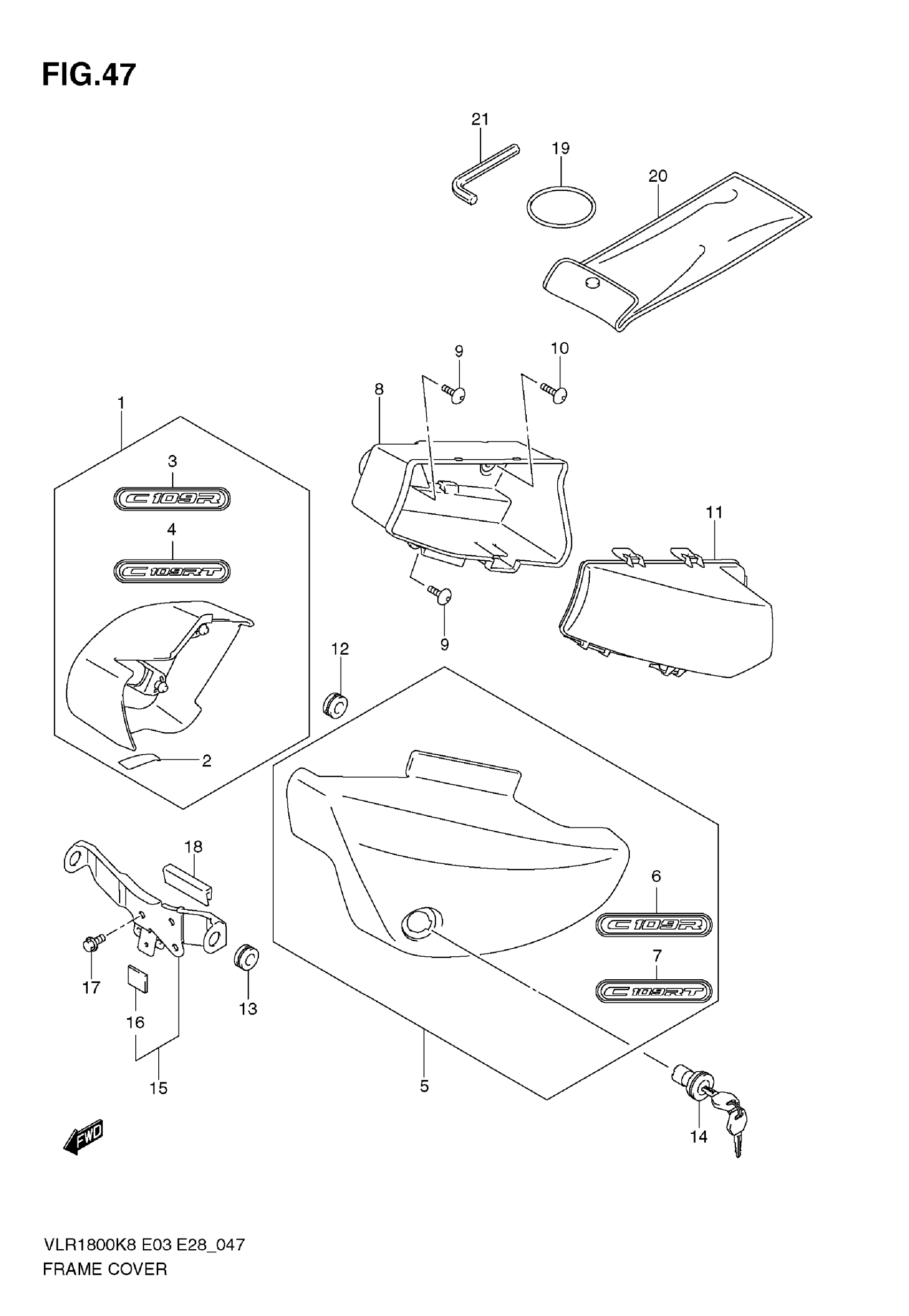

2009 Suzuki VLR1800 Frame Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER,FRAME,R(R | VLR1800 This part replaces 47110-22H00-YMK.

47110-22H01-YMK

1
Out of stock

1

COVER,FRAME,R(B | VLR1800T FOR FKE This part replaces 47110-22HA0-YAY.

47110-22HA1-YAY

1
Out of stock

1

NO DESCRIPTION AVAILABLE | VLR1800T FOR FKF; Includes Item(s) 2 - 4 This part replaces 47110-22HA0-YKZ.

47110-22HA1-YKZ

1
Out of stock

2

SHIELD, RH

47166-22H00

1
Out of stock

3

EMBLEM,C109R | VLR1800 This part replaces 68131-22H00.

68131-22H01

1
Out of stock

4

EMBLEM,C109RT | VLR1800T This part replaces 68131-22HA0.

68131-22HA1

1
Out of stock

5

COVER, FRAME LH (BLACK) | VLR1800

47210-22H00-YAY

1
Out of stock

5

NO DESCRIPTION AVAILABLE | VLR1800 This part replaces 47210-22H00-YMK.

47210-22H01-YMK

1
Out of stock

5

COVER, FRAME LH (BLACK) | VLR1800T FOR FKE

47210-22HA0-YAY

1
Out of stock

5

COVER, FRAME LH (BLUE) | VLR1800T FOR FKF; Includes Item(s) 6 - 7

47210-22HA0-YKZ

1
Out of stock

6

EMBLEM,C109R | VLR1800 This part replaces 68131-22H00.

68131-22H01

1
Out of stock

7

EMBLEM,C109RT | VLR1800T This part replaces 68131-22HA0.

68131-22HA1

1
Out of stock

8

BODY, LUGGAGE BOX

92211-22H00

1
Out of stock

9

SCREW

09139-06152

2

$5.77

In stock

10

SCREW

09139-06172

1
Out of stock

11

LID

92212-22H00

1
Out of stock

12

CUSHION

09320-08018

1
Out of stock

13

CUSHION

09320-08049

4

$3.32

In stock

14

LOCK SET, FRAME COVER

95700-07870

1

$171.82

In stock

15

BRACKET, FRAME COVER | Includes Item(s) 16

47120-22H00

1
Out of stock

16

CUSHION (10X30X2)

44894-24A00

1
Out of stock

17

BOLT

01550-0612A

2
Out of stock

18

MOLDING

47514-10F00

1

$10.42

In stock

19

1

$2.68

In stock

20

TOOL ASSY This part replaces 09800-21055.

09800-21102

1
Out of stock

21

HEXAGON, SPANNER 6

09816-00050

1
Out of stock

21

HEXAGON, SPANNER 5

09816-00059

1

$9.18

In stock
