2009 Suzuki VL800 Evap System Diagram

← All diagrams

Find the part on the Evap System diagram for your 2009 Suzuki VL800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

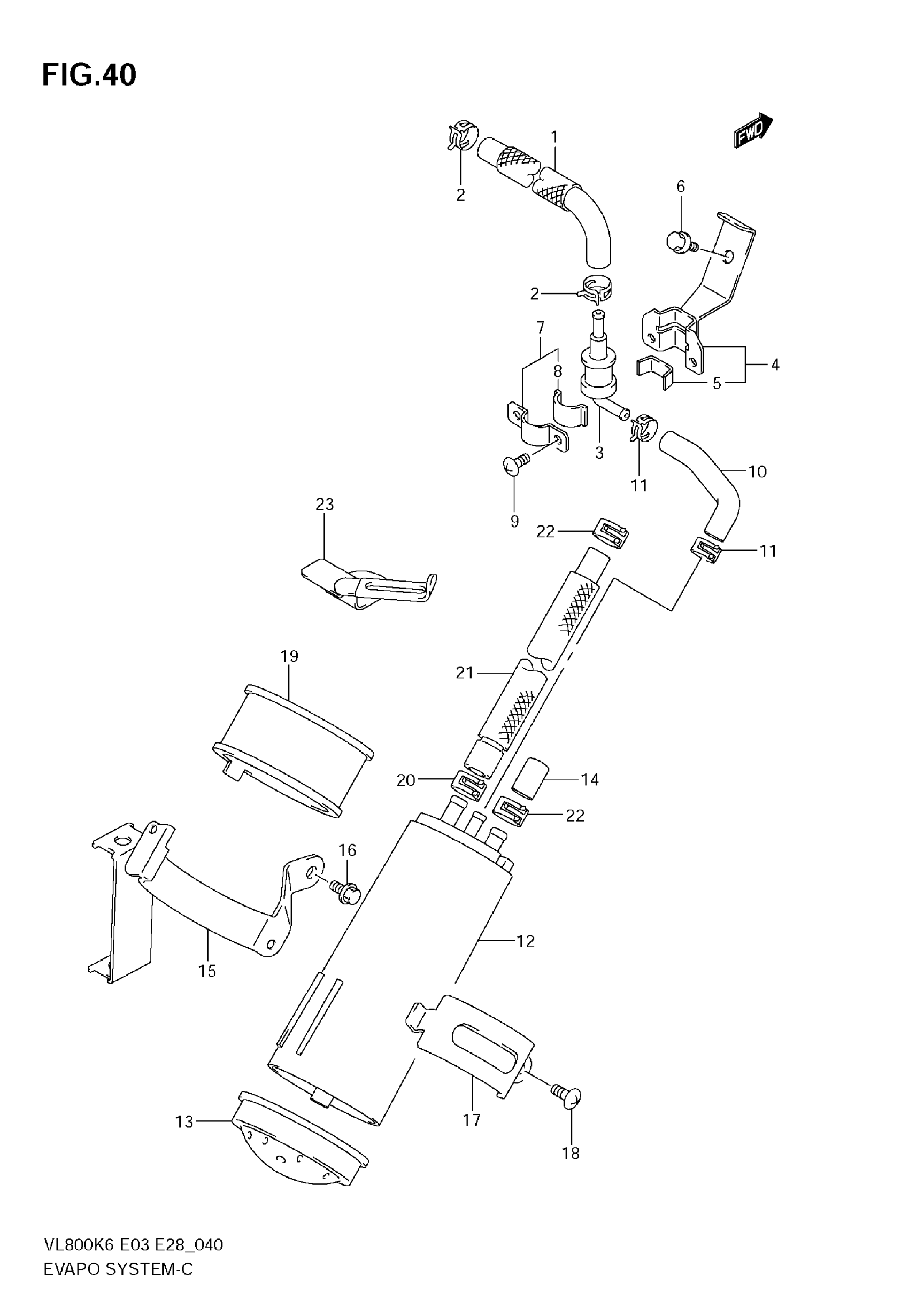

2009 Suzuki VL800 Evap System Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOSE, TANK & VALVE UPPER | MODEL K6/K7

44434-41F20

1
Out of stock

1

HOSE, TANK & VALVE UPPER | MODEL K8 This part replaces 44434-39G00.

44434-39G01

1
Out of stock

2

CLIP

09401-11413

2
Out of stock

3

VALVE FUEL TANK BREATHER

44240-17C00

1
Out of stock

4

BRACKET, BREATHER VALVE | Includes Item(s) 5

44890-41F00

1
Out of stock

5

CUSHION (10X30X2)

44894-24A00

1
Out of stock

6

BOLT, BRACKET

01550-0612B

1
Out of stock

7

PLATE,FUEL TANK BREATHER NO.2 | Includes Item(s) 8

44892-24A00

1
Out of stock

8

CUSHION (10X30X2)

44894-24A00

1
Out of stock

9

SCREW, PLATE

02142-0408B

2

$1.79

In stock

10

HOSE, VALVE & CANISTER | MODEL K6/K7

44435-41F10

1
Out of stock

10

HOSE, VALVE & CANISTER | MODEL K8 This part replaces 44435-39G00.

44435-39G10

1
Out of stock

11

CLIP

09401-11413

2
Out of stock

12

CANISTER ASSY CHARCOAL

17210-26E00

1
Out of stock

13

CAP CANISTER This part replaces 17211-48E00.

17211-48E01

1
Out of stock

14

CAP, PURGE

09251-07003

1
Out of stock

15

BRACKET, CANISTER

44880-41F10

1
Out of stock

16

BOLT, BRACKET

09139-06108

2
Out of stock

17

HOLDER, CANISTER

44882-26E00

1
Out of stock

18

SCREW, HOLDER

02142-0610B

1
Out of stock

19

CUSHION CANISTER

44883-26E00

1
Out of stock

20

CLIP

09401-12404

2
Out of stock

21

HOSE, THROTTLE BODY | MODEL K6/K7

44438-41F10

1
Out of stock

21

HOSE, THROTTLE BODY | MODEL K8

44436-39G00

1
Out of stock

22

CLIP

09401-11413

2
Out of stock

23

CLAMP, EVAP HOSE

44480-41F00

1
Out of stock
