2017 Suzuki VL1500BL7 Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2017 Suzuki VL1500BL7, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

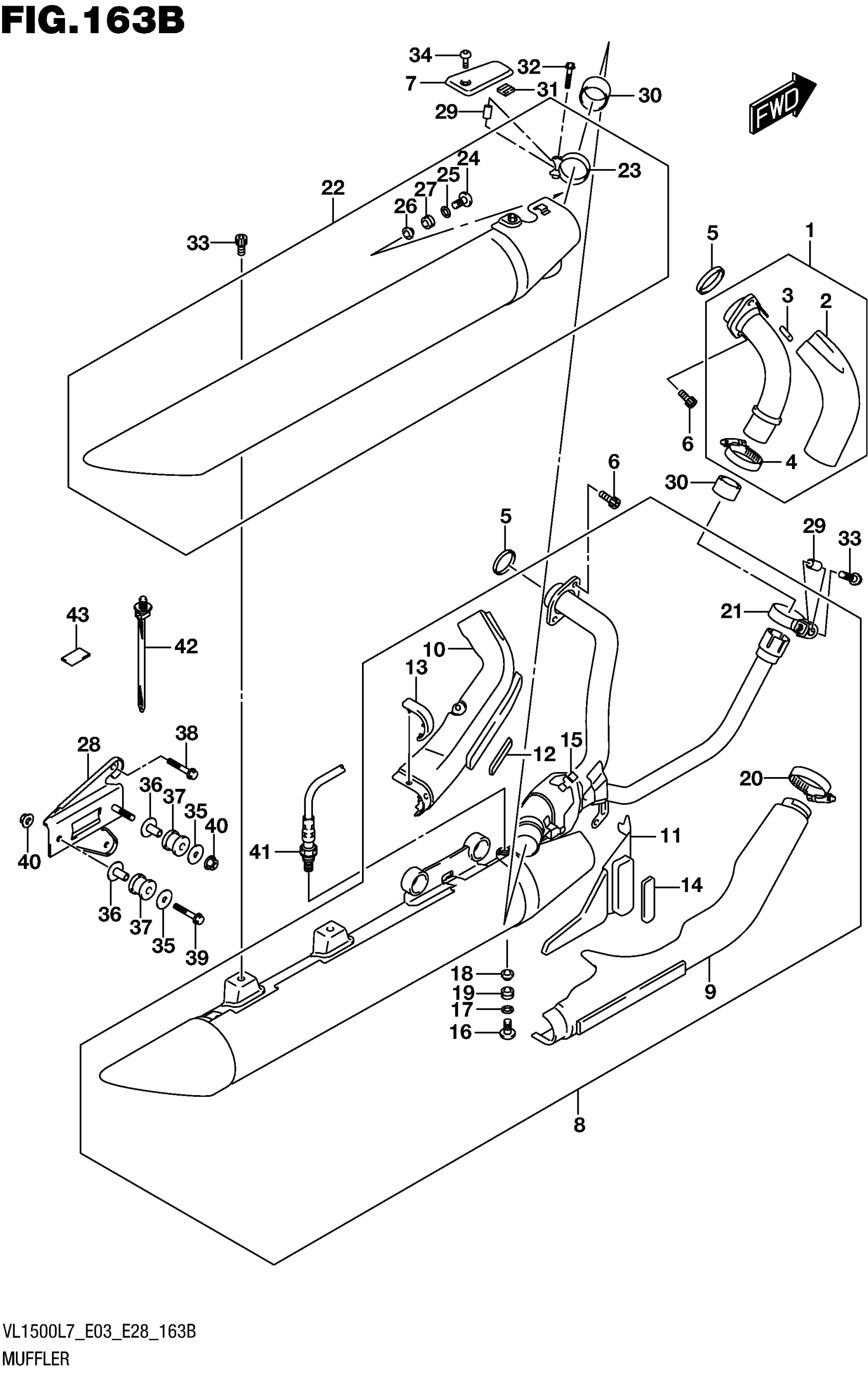

2017 Suzuki VL1500BL7 Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST FRONT

14150-40H11

1
Out of stock

2

.COVER,EXH PIPE FR

14159-40H10

1
Out of stock

3

.GROMMET

14795-10FA0

2
Out of stock

4

.CLAMP

09402-45503

1
Out of stock

5

GASKET, EXHAUST PIPE

14181-31D00

2
Out of stock

6

BOLT (8X30)

09106-08175

4
Out of stock

7

COVER, MUFFLER REAR UPPER

14260-06J10

1
Out of stock

8

MUFFLER, FRONT

14305-06J21

1
Out of stock

9

.COVER, EXHAUST FRONT

14170-06J10

1
Out of stock

10

.COVER, EXHAUST REAR

14180-06J11

1
Out of stock

11

.COVER, EXHAUST CENTER

14250-06J11

1
Out of stock

12

.PROTECTOR, UPPER

14780-48G10

1

$47.41

In stock

13

.CUSHION, EXHAUST PIPE COVER

14782-06J00

1
Out of stock

14

.PROTECTOR, LOWER

14790-48G20

1

$44.50

In stock

15

.GROMMET

14795-10FA0

3
Out of stock

16

.SCREW (6X20)

09139-06028

1

$3.58

In stock

17

.WASHER (6.5X20X1)

09160-06141

1
Out of stock

18

SPACER (6.2X8.4X10.9)

09180-06331

1
Out of stock

19

.CUSHION

09320-08070

1

$12.93

In stock

20

.CLAMP

09402-45503

3
Out of stock

21

.CLAMP, CONNECTOR

14459-40H00

1
Out of stock

22

BODY, MUFFLER REAR

14340-06J21

1
Out of stock

23

.CONNECTOR

14459-40H00

1
Out of stock

24

.SCREW (6X20)

09139-06028

1

$3.58

In stock

25

.WASHER (6.5X20X1)

09160-06141

1
Out of stock

26

SPACER (6.2X8.4X10.9)

09180-06331

1
Out of stock

27

.CUSHION

09320-08070

1

$12.93

In stock

28

BRACKET, MUFFLER SUPPORT

14410-40H00

1
Out of stock

29

SPACER, MUFFLER CLAMP

14458-45G10

2
Out of stock

30

CONNECTOR

14771-40H00

2
Out of stock

31

GROMMET

14795-10FA0

1
Out of stock

32

BOLT (8X35)

09103-08365

2
Out of stock

33

BOLT (8X20)

09106-08107

2
Out of stock

34

SCREW (6X10)

09139-06172

1
Out of stock

35

WASHER (8.5X33X1.5)

09160-08146

2

$2.80

In stock

36

SPACER (8.6X12X27.1)

09180-08156

2
Out of stock

37

CUSHION

09320-12049

2

$10.34

In stock

38

BOLT (8X16)

01550-0816A

2
Out of stock

39

BOLT

01550-0845A

1
Out of stock

40

NUT

08361-2508A

2

$2.10

In stock

41

SENSOR, OXYGEN

18213-48G00

1
Out of stock

42

CLAMP (L:154)

09407-17403

1
Out of stock

43

CUSHION, O2 SENSOR LEAD

44558-45G00

1
Out of stock
