2010 Kawasaki Versys® Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2010 Kawasaki Versys®, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

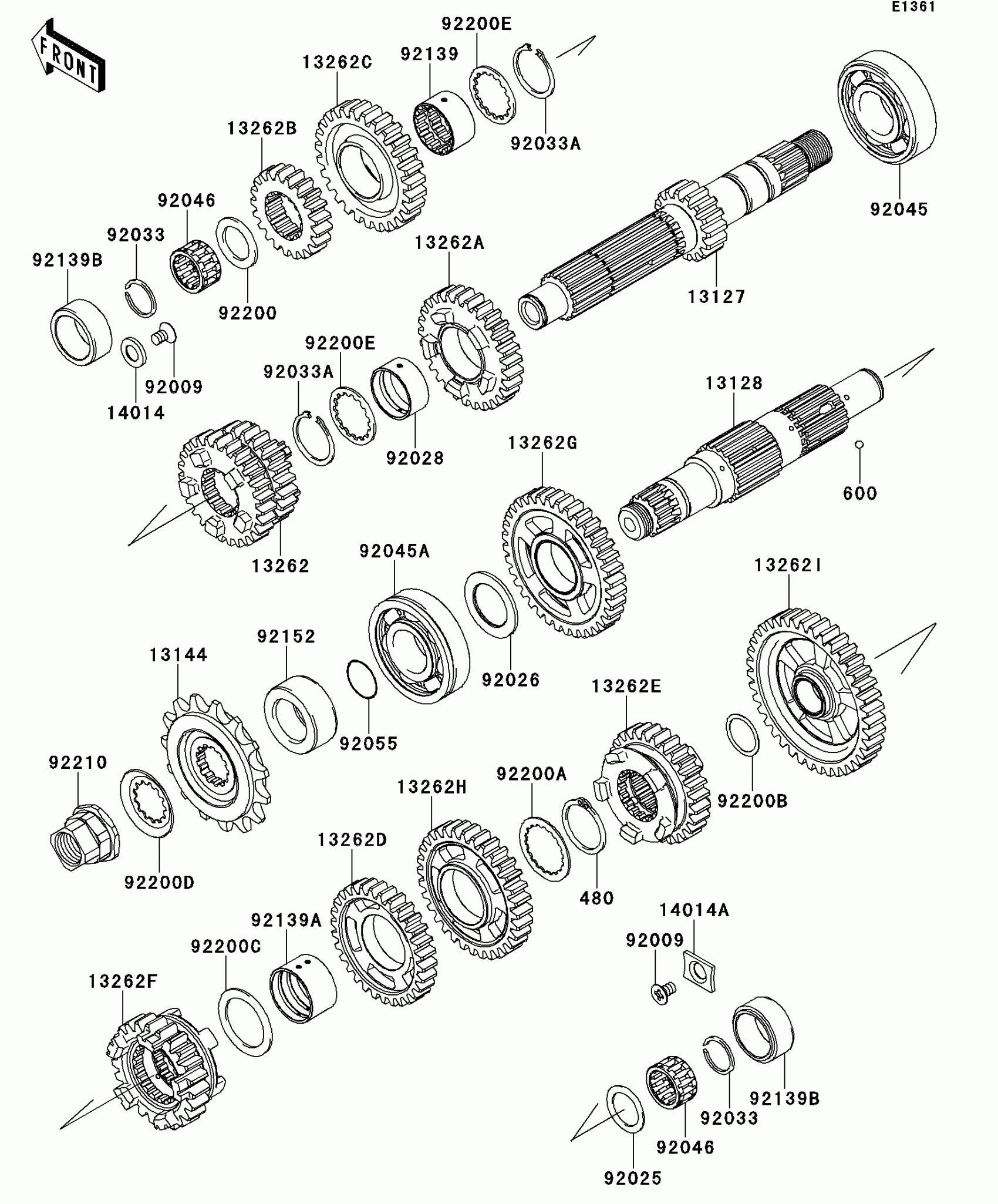

2010 Kawasaki Versys® Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$262.07

In stock

13128

1

$197.51

In stock

13144

1

$35.43

In stock

13262

GEAR,INPUT 3RD&4TH,24T&27T

13262-0245

1
Out of stock

13262A

GEAR,INPUT 5TH,29T

13262-0246

1
Out of stock

13262B

GEAR,OUTPUT 4TH,30T

13262-0251

1
Out of stock

13262C

GEAR,OUTPUT 5TH,28T

13262-0252

1
Out of stock

13262D

GEAR,OUTPUT TOP,23T

13262-0253

1
Out of stock

13262E

GEAR,INPUT 2ND,21T

13262-0335

1
Out of stock

13262F

GEAR,OUTPUT 2ND,36T

13262-0337

1
Out of stock

13262G

GEAR,OUTPUT 3RD,32T

13262-0338

1
Out of stock

13262H

GEAR,INPUT TOP,27T

13262-0447

1
Out of stock

13262I

GEAR,OUTPUT LOW,39T

13262-0498

1
Out of stock

14014

PLATE-POSITION,9.5X17X2.3

14014-0019

1
Out of stock

14014A

PLATE-POSITION,RH

14014-0020

1
Out of stock

92009

SCREW,6X10

92009-1375

1
Out of stock

92025

SHIM,20.3X28X1.1

92025-1455

1
Out of stock

92026

SPACER,25.3X39X2.0

92026-1529

1

$10.49

In stock

92028

BUSHING,INPUT GEAR

92028-1449

1

$24.03

In stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

1

$3.69

In stock

92045

1

$36.96

In stock

92045A

1

$37.61

In stock

92046

BEARING-NEEDLE,KMJ20X26X13.8X1

92046-1185

1
Out of stock

92055

RING-O,21.5X1.5

92055-1293

1

$3.97

In stock

92139

1

$25.24

In stock

92139A

1

$19.54

In stock

92139B

1

$29.14

In stock

92152

COLLAR,25X40X17.2

92152-0300

1

$29.21

In stock

92200

WASHER,20.2X30X1.8

92200-0221

1
Out of stock

92200A

WASHER,30.3X38X1.0

92200-0222

1
Out of stock

92200B

WASHER,20.2X25.0X0.5

92200-0291

1
Out of stock

92200C

WASHER

92200-1065

1
Out of stock

92200D

WASHER,28.5X34.0X1.5

92200-1240

1
Out of stock

92200E

WASHER,29.9X40X1.5

92200-1278

1
Out of stock

92210

NUT,M20,L=24MM

92210-0222

1
Out of stock

480

CIRCLIP

480J2900

1

$5.42

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
