1974 Yamaha TX650 (TX650A) Meter XS650C Diagram

← All diagrams

Find the part on the Meter XS650C diagram for your 1974 Yamaha TX650 (TX650A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

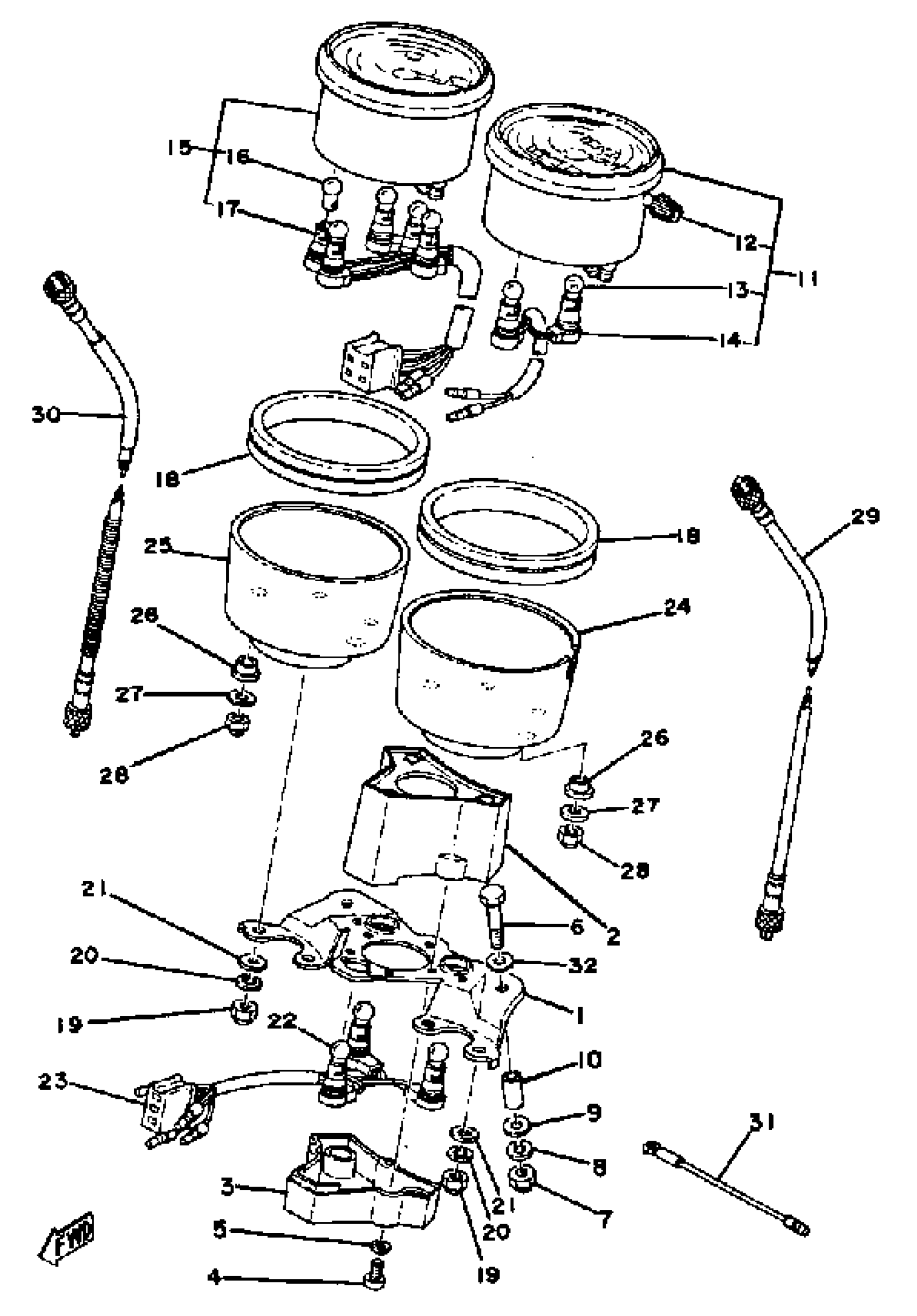

1974 Yamaha TX650 (TX650A) Meter XS650C Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, METER

(584-83519-00-00)

1
Out of stock

2

PILOT BOX, UPPER

(584-83568-00-00)

1
Out of stock

3

PILOT BOX, LOWER

(584-83569-00-00)

1
Out of stock

4

SCREW, PAN HEAD (E56)

98580-04010-00

1

$6.17

In stock

5

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

6

BOLT (682)

97095-06040-00

1

$2.36

In stock

7

NUT (J17)

95380-06800-00

1

$6.74

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

WASHER, PLATE

90201-06380-00

1

$0.57

In stock

10

COLLAR (877)

90387-06249-00

1
Out of stock

11

SPEEDOMETER ASSEMBLY

(2Y4-83570-70-00)

1
Out of stock

12

KNOB, TRIP METER

4SV-83578-00-00

1
Out of stock

13

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

14

CASE, SPDMTR UPPER

(584-83571-00-00)

1
Out of stock

15

TACHOMETER ASSEMBLY

(584-83540-01-00)

1
Out of stock

16

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

17

SOCKET CORD ASSEMBLY 3

(584-83573-00-00)

1
Out of stock

18

DAMPER

3H3-83513-00-00

—
Out of stock

19

NUT (J17)

95380-06800-00

1

$6.74

In stock

20

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

21

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

22

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

23

SOCKET CORD ASSEMBLY 2

(584-83572-00-00)

1
Out of stock

24

COVER, SPEEDOMETER

584-83507-00-00

1
Out of stock

25

COVER, TACHOMETER

584-83508-00-00

1
Out of stock

26

DAMPER, METER COVER FITTING

584-83523-00-00

—
Out of stock

27

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

28

NUT (CROWN)

95303-05800-00

1
Out of stock

29

UNAVAILABLE IN PRICE BOOK

341-83350-01-00

1
Out of stock

30

TACHOMETER CABLE

447-83560-01-00

1
Out of stock

31

WIRE, EARTH LEAD 2

3FU-83364-00-00

—

$10.09

In stock

32

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock
