2011 Suzuki TU250XL1 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2011 Suzuki TU250XL1, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

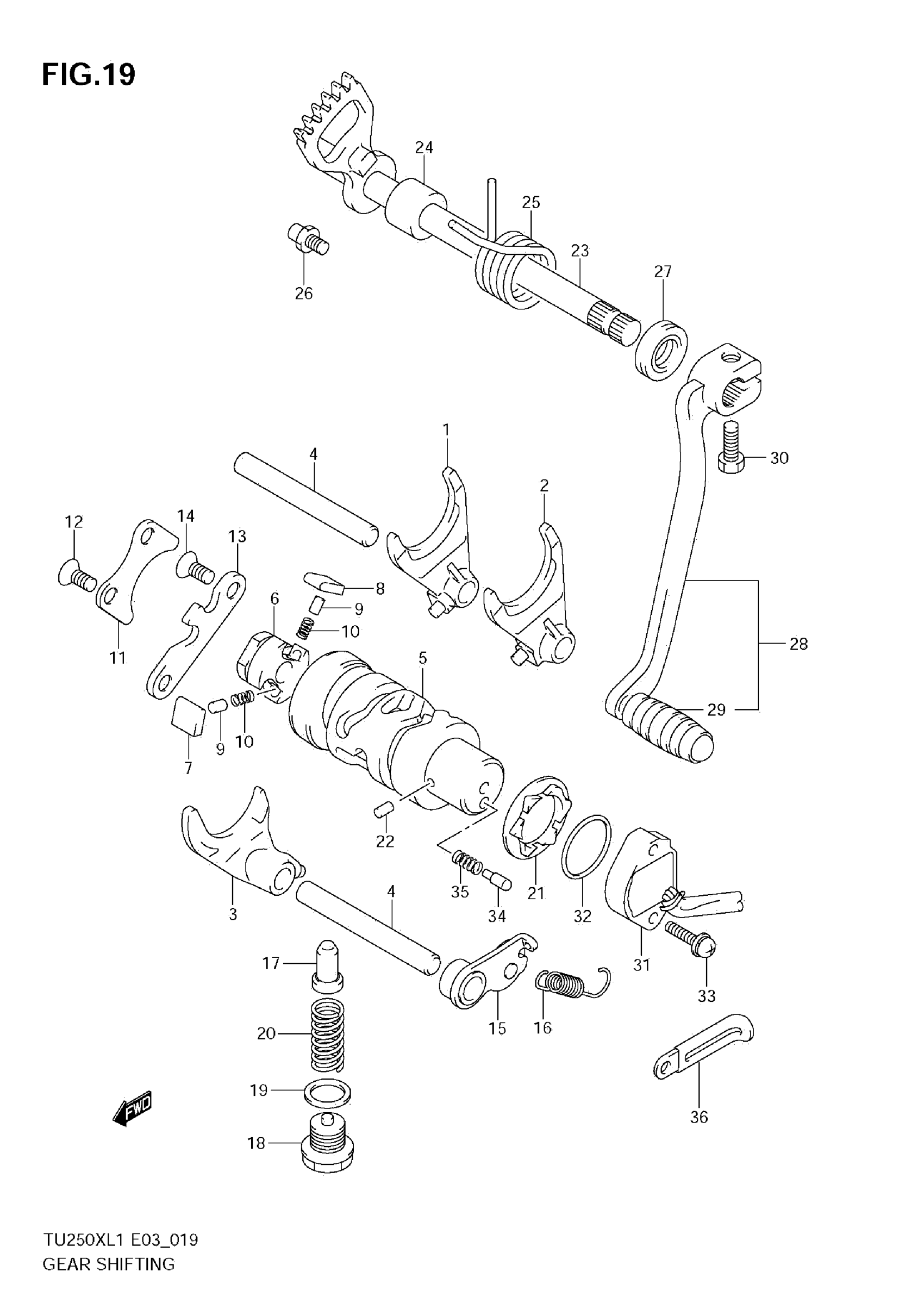

2011 Suzuki TU250XL1 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-32402

1
Out of stock

2

FORK, GEAR SHIFT NO.2

25221-32403

1
Out of stock

3

FORK, GEAR SHIFT NO.3

25231-32402

1
Out of stock

4

2

$26.03

In stock

5

CAM, GEAR SHIFT

25310-38210

1
Out of stock

6

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

7

PAWL, GEAR SHIFT NO.1

25323-34201

1

$7.20

In stock

8

PAWL, GEAR SHIFT NO.2

25324-34201

1

$7.41

In stock

9

PIN

09261-05003

2
Out of stock

10

SPRING

09440-04003

2

$1.76

In stock

11

LIFTER, GEAR SHIFT PAWL

25331-38201

1
Out of stock

12

SCREW (6X12)

09126-06011

2
Out of stock

13

GUIDE, GEAR SHIFT CAM

25341-38200

1
Out of stock

14

SCREW (6X12)

09126-06011

2
Out of stock

15

1

$17.40

In stock

16

SPRING

09443-08026

1

$2.87

In stock

17

1

$13.50

In stock

18

PLUG

09247-14026

1

$3.63

In stock

19

GASKET (13.8X18.8X4.8)

09168-14002

1
Out of stock

20

SPRING

09440-11026

1

$5.00

In stock

21

1

$23.08

In stock

22

PIN

04221-04069

1
Out of stock

23

SHAFT, GEAR SHIFT

25510-38200

1

$114.75

In stock

24

SPACER (12X20X15.3)

09180-12068

1

$4.03

In stock

25

SPRING

09444-26004

1
Out of stock

26

STOPPER, GEAR SHIFT ARM

25671-01011

1
Out of stock

27

OIL SEAL (12X22X9)

09285-12006

1
Out of stock

28

1

$43.97

In stock

30

BOLT

01500-0620B

1

$2.35

In stock

31

1

$131.95

In stock

32

1

$2.43

In stock

33

SCREW

02112-7520A

2

$2.83

In stock

34

PIN

09209-05011

2
Out of stock

35

SPRING

09440-04010

2
Out of stock

36

1

$1.89

In stock
