1986 Yamaha TT600 (TT600S) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1986 Yamaha TT600 (TT600S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

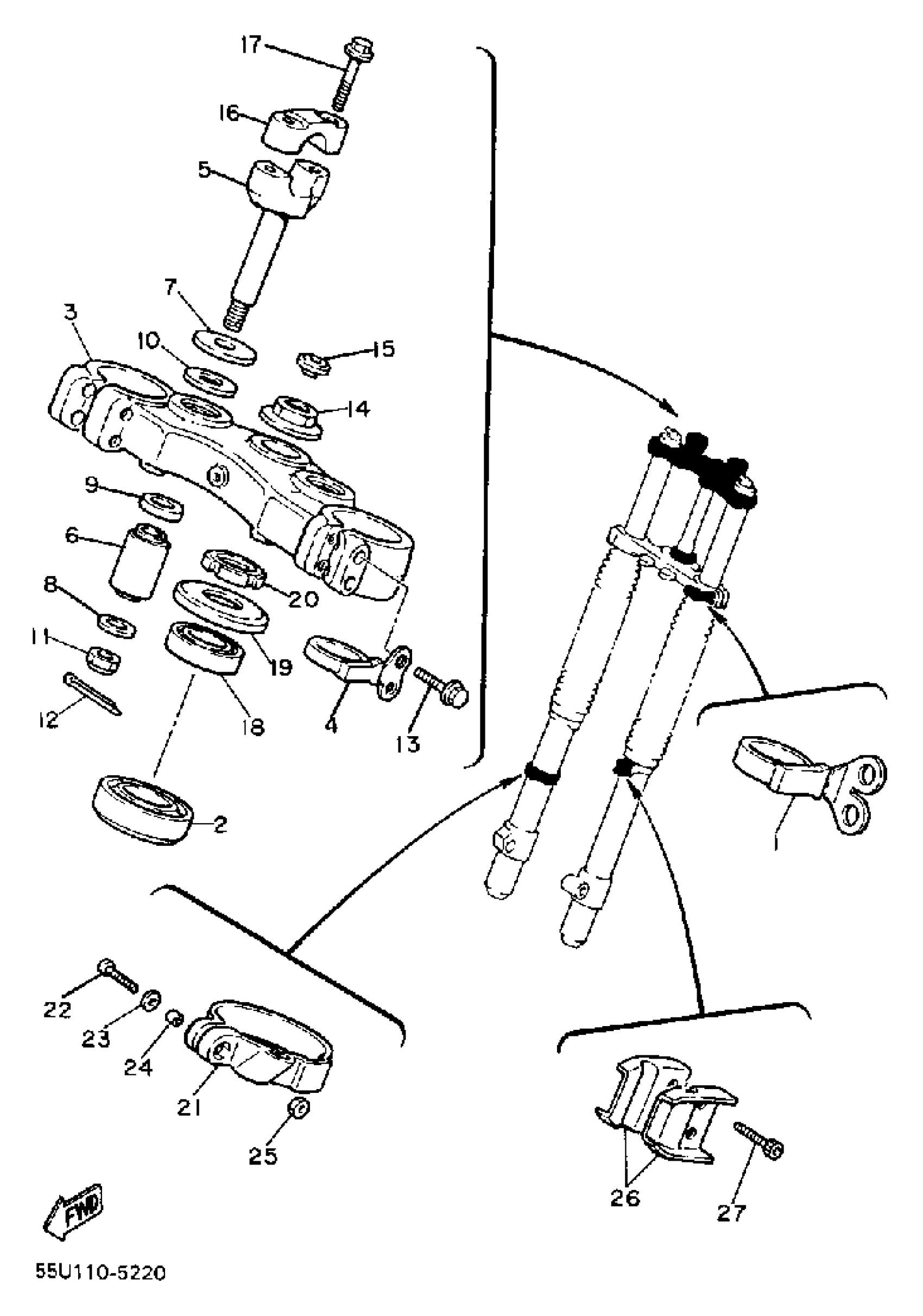

1986 Yamaha TT600 (TT600S) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GUIDE, WIRE

3R4-23389-00-00

1
Out of stock

2

1

$60.13

In stock

3

CROWN, HANDLE

23X-W2341-00-00

1
Out of stock

4

HOLDER, WIRE

3R4-23317-00-00

1

$29.67

In stock

5

HOLDER, HANDLE LOWER

4AA-23442-01-98

1
Out of stock

6

BUSHING,REAR ARM

307-22123-00-00

1

$18.21

In stock

7

WASHER, PLATE

90201-123E8-00

1
Out of stock

8

WASHER, PLATE (3J6)

90201-100A1-00

1

$6.71

In stock

9

COLLAR (4V4)

90387-121E8-00

1

$12.06

In stock

10

WASHER, PLATE (462)

90202-14077-00

1

$3.57

In stock

11

NUT, U

90185-10037-00

1

$6.68

In stock

12

PIN, COTTER

91490-20025-00

1

$1.31

In stock

13

BOLT, FLANGE

95814-08040-00

1

$3.15

In stock

14

NUT

90179-22330-00

1
Out of stock

15

CAP

34K-2319U-00-00

1
Out of stock

16

HOLDER, HANDLE UPPER

1E6-23441-00-00

—

$22.38

In stock

17

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

18

BRG, TAPERED ROLLER (409)

93332-00001-00

—
Out of stock

19

COVER, BALL RACE 2

1W1-23416-00-00

—

$25.83

In stock

20

NUT

90179-25004-00

—

$20.78

In stock

21

HOLDER, CABLE 1

26A-23318-00-00

—

$33.20

In stock

22

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock

23

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

24

COLLAR (90387-066J9)

90387-064W1-00

1
Out of stock

25

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

26

CLAMP(26A)

90465-16258-00

—
Out of stock

27

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock
