1985 Yamaha TT600 (TT600N) Swing ARM Diagram

← All diagrams

Find the part on the Swing ARM diagram for your 1985 Yamaha TT600 (TT600N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

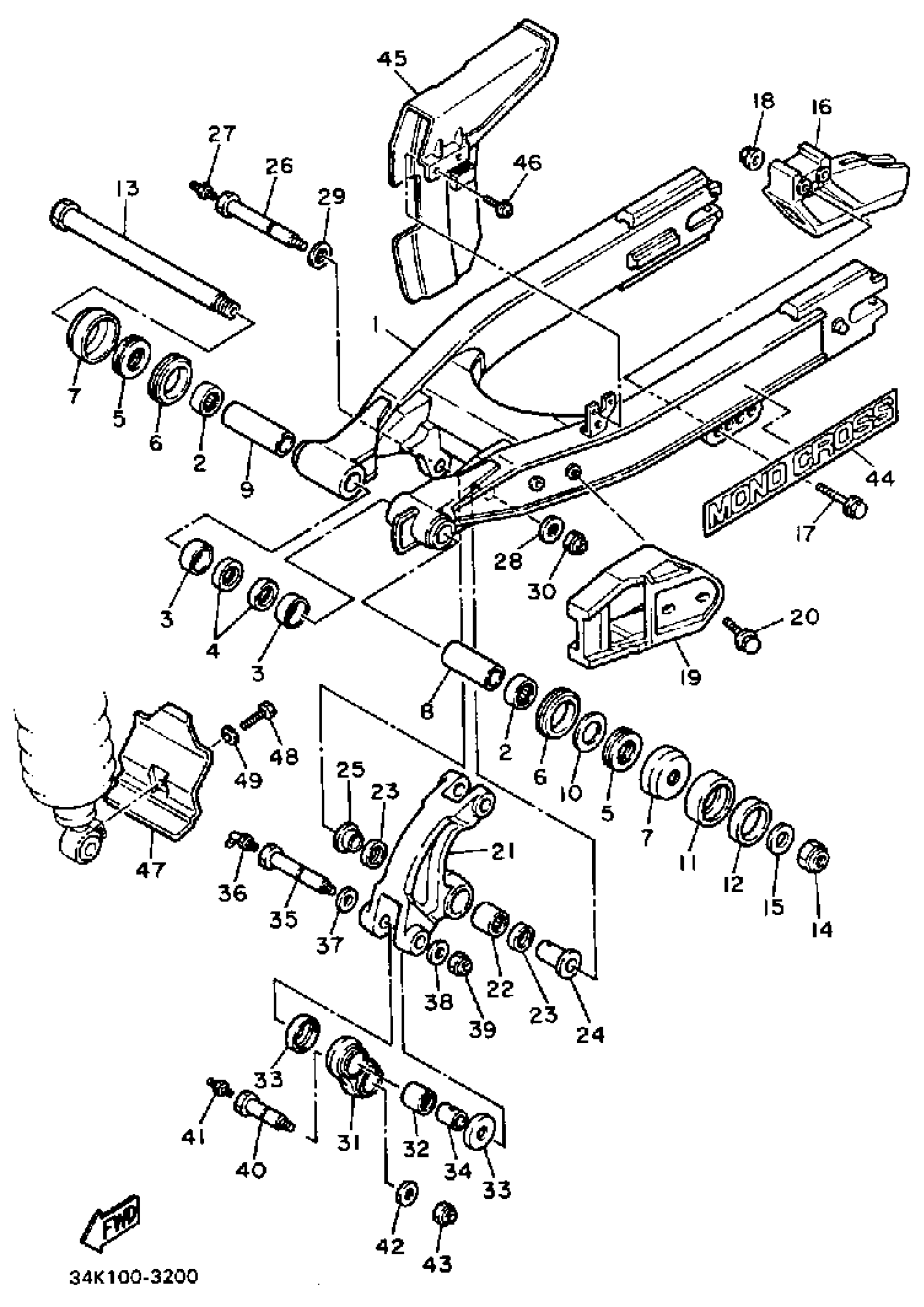

1985 Yamaha TT600 (TT600N) Swing ARM Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM

(34K-22110-00-00)

1
Out of stock

2

1

$38.51

In stock

3

BUSH, SOLID (23X)

90380-22111-00

1
Out of stock

4

OIL SEAL (23X)

93106-22019-00

1
Out of stock

5

BEARING, THRUST (3R7)

93342-22208-00

1

$29.03

In stock

6

OIL SEAL (35X41.5X8-483)

93108-35004-00

1

$12.58

In stock

7

COVER, THRUST2

3R4-22129-00-00

1
Out of stock

8

BUSH, SOLID

90380-16126-00

1
Out of stock

9

BUSH, SOLID

90380-16127-00

1
Out of stock

10

SHIM,REAR ARM

240-22127-00-00

1

$5.74

In stock

11

SEAL, GUARD

5X6-22151-10-00

1

$36.80

In stock

12

COLLAR (5X6)

90387-440G3-00

1

$18.69

In stock

13

SHAFT, PIVOT

34K-22141-01-00

1
Out of stock

14

NUT, SELF-LOCKING (1J7)

90185-14070-00

1

$10.45

In stock

15

WASHER (525)

90201-15238-00

—
Out of stock

16

SUPPORT, CHAIN

23X-22199-00-00

—

$62.21

In stock

17

BOLT, FLANGE

95817-08055-00

—

$2.82

In stock

18

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

19

PROTECTOR, CHAIN

5X6-22147-01-00

—

$35.90

In stock

20

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

21

ARM, RELAY

(34K-2217A-00-00)

1
Out of stock

22

—

$36.62

In stock

23

OIL SEAL

93109-20076-00

—
Out of stock

24

COLLAR

90387-147G6-00

1
Out of stock

25

COLLAR (23X)

90387-147G7-00

—
Out of stock

26

BOLT

90109-12701-00

1
Out of stock

27

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

28

WASHER, PLATE (8K2)

90201-120A5-00

—

$5.00

In stock

29

WASHER, PLATE(3FC)

90201-142M6-00

—
Out of stock

30

NUT, SELF LOCKING (23X)

90185-12119-00

—
Out of stock

31

ROD, CONNECTING 1

23X-2217F-00-00

1
Out of stock

32

—

$38.49

In stock

33

COVER, THRUST 2

55K-22129-00-00

—

$19.32

In stock

34

COLLAR (23X)

90387-121H1-00

—

$20.69

In stock

35

BOLT

90109-10702-00

1
Out of stock

36

NIPPLE, GREASE

93700-06005-00

—

$10.92

In stock

37

WASHER, PLATE

90201-12027-00

—

$6.23

In stock

38

WASHER, PLATE(6TC)

90201-10M05-00

—
Out of stock

39

NUT, SELF LOCKING (23X)

90185-10120-00

—
Out of stock

40

BOLT

90109-10703-00

1
Out of stock

41

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

42

WASHER (7A9)

90201-100F7-00

—

$6.38

In stock

43

NUT, U

95614-10100-00

—

$5.86

In stock

44

EMBLEM, REAR ARM

5X3-2218A-00-00

1
Out of stock

45

CASE, CHAIN

34K-22311-01-00

1
Out of stock

46

SCREW, WITH WASHER (3T2)

90159-06058-00

—

$7.05

In stock

47

GUARD, MUD

34K-21629-01-00

1
Out of stock

48

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

49

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock
