1979 Yamaha TT500 (TT500F) Speedometer - Meter Gear Diagram

← All diagrams

Find the part on the Speedometer - Meter Gear diagram for your 1979 Yamaha TT500 (TT500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

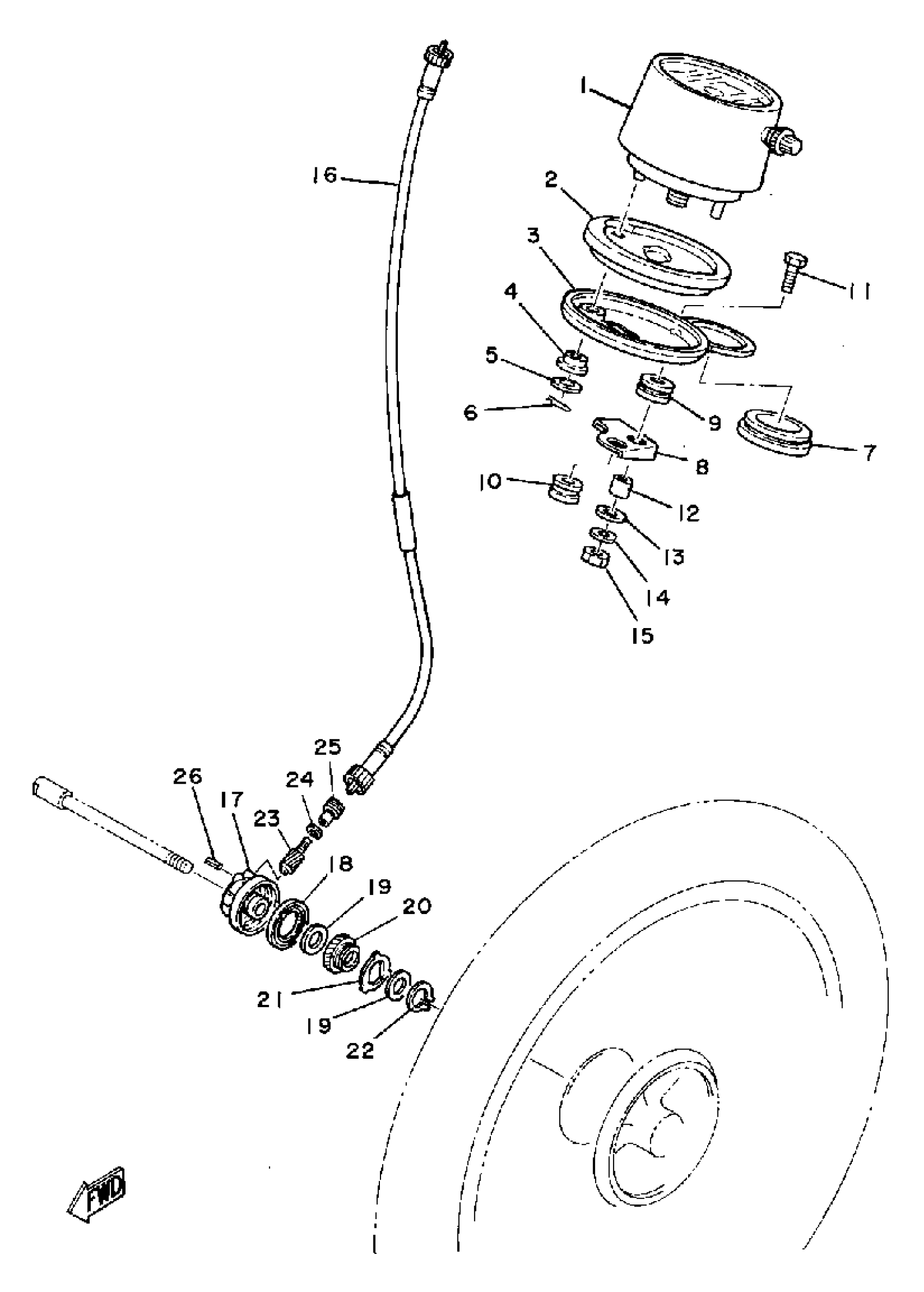

1979 Yamaha TT500 (TT500F) Speedometer - Meter Gear Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY

(1K7-83510-10-00)

1
Out of stock

1

SPEEDOMETER ASSEMBLY

(1K7-83510-30-00)

1
Out of stock

2

DAMPER

(1K7-83513-00-00)

1
Out of stock

3

BRACKET, METER

(1K7-83519-01-00)

1
Out of stock

4

DAMPER 2

1M1-83526-01-00

1

$3.78

In stock

5

WASHER PLATE 803835240000

90201-05032-00

—

$6.71

In stock

6

CLIP (156-83525-00)

90468-10050-00

1

$2.31

In stock

6

TT500D SPEEDOKIT

(ACC-01100-34-00)

1
Out of stock

7

DAMPER

(1K7-83592-00-00)

1
Out of stock

8

GROMMET (431)

90480-14052-00

1

$4.40

In stock

9

GROMMET (431)

90480-14052-00

1

$4.40

In stock

10

GROMMET (431)

90480-14052-00

1

$4.40

In stock

11

BOLT, HEXAGON

97017-06020-00

1

$2.55

In stock

12

COLLAR (3H5)

90387-060A3-00

1

$7.22

In stock

13

WASHER, PLATE

90201-06380-00

1

$0.57

In stock

14

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

15

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

16

SPEEDOMETER CABLE ASSY

16M-83550-01-00

—
Out of stock

17

GEAR UNIT ASSY

3XP-25190-00-00

—
Out of stock

18

OIL SEAL(3BC)

93106-40027-00

—

$13.22

In stock

19

WASHER PLATE 214251470000

90201-22283-00

—

$5.38

In stock

20

GEAR, DRIVE

1W2-25135-00-00

1
Out of stock

21

CLUTCH, METER

1K7-25149-00-00

1
Out of stock

22

CIRCLIP(1EY)

99009-22400-00

—

$6.17

In stock

23

GEAR, METER

1W2-25138-00-00

1
Out of stock

24

SHIM, ROD

102-18416-00-00

1
Out of stock

25

BUSH

306-25136-00-00

1
Out of stock

26

PIN, SPRING (V60)

91609-20014-00

—

$1.78

In stock
