1979 Yamaha TT500 (TT500F) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1979 Yamaha TT500 (TT500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

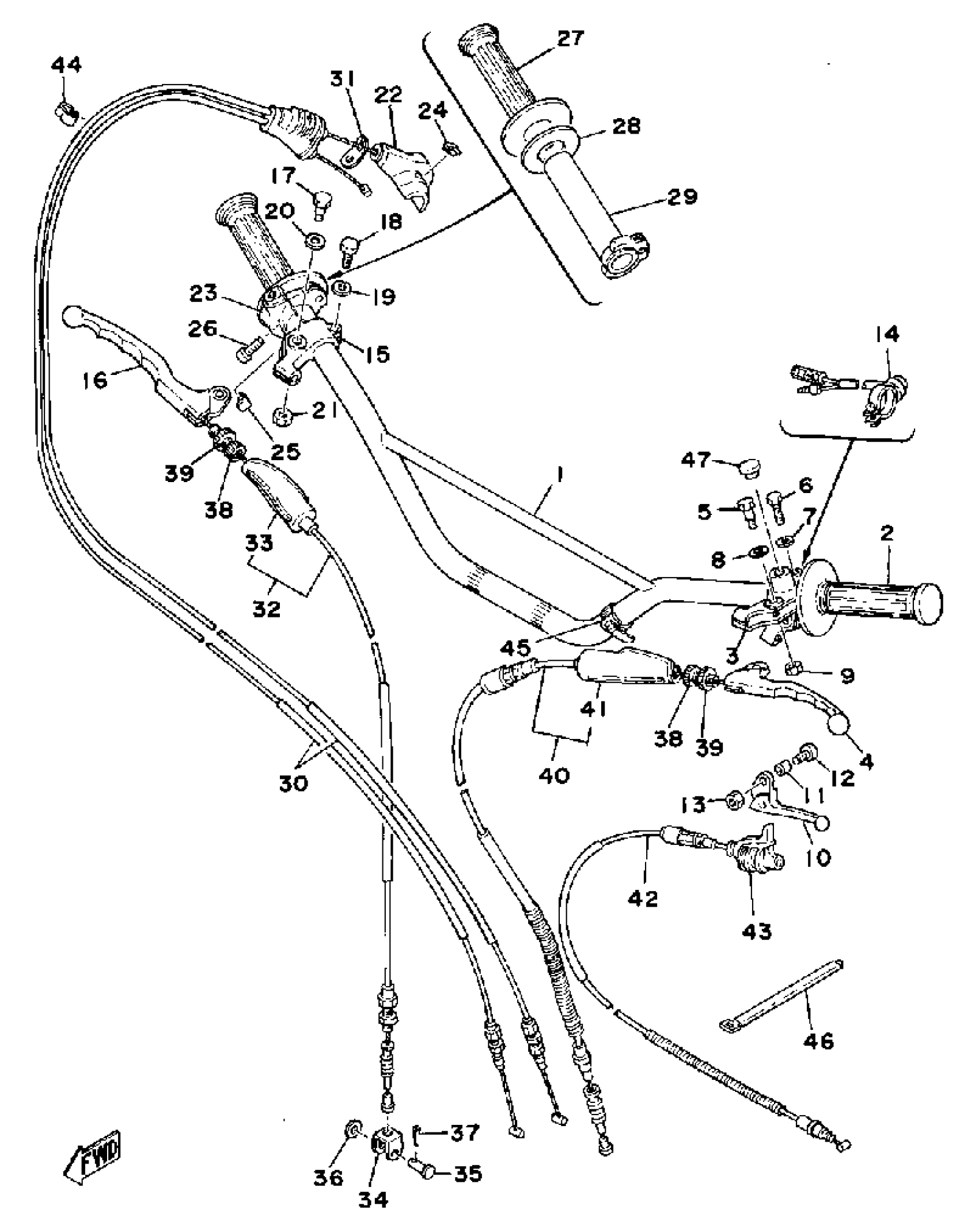

1979 Yamaha TT500 (TT500F) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

2A8-26111-00-00

1

$113.06

In stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

HOLDER, LEVER (L.H)

583-82911-02-00

—

$67.22

In stock

4

LEVER L

2H0-83912-31-00

1

$26.37

In stock

5

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

6

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

7

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

8

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

9

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

10

LEVER, DECOMPRESSION

583-83981-00-00

1
Out of stock

11

COLLAR, LEVER 1

5BE-83913-00-00

1
Out of stock

12

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

13

NUT, U

95617-05100-00

1

$6.68

In stock

14

SWITCH, HANDLE 1

53Y-83976-00-00

1

$29.14

In stock

15

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

16

LEVER R

2H0-83922-31-00

—

$23.62

In stock

17

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

18

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

21

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

22

CASE, SWITCH UPPER

583-83986-00-00

1
Out of stock

23

CASE, SWITCH LOWER

583-83987-00-00

1
Out of stock

24

CAP 1

583-83956-00-00

1
Out of stock

25

CAP 2

(583-83957-00-00)

1
Out of stock

26

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

27

GRIP (R.H)

583-26242-00-00

—

$30.97

In stock

28

RING, LEAF

1W1-26249-00-00

1
Out of stock

29

TUBE, THRTL GUIDE

2H0-26243-00-00

1
Out of stock

30

THROTTLE CABLE ASSY

583-26301-01-00

—
Out of stock

31

WASHER

583-26398-00-00

1
Out of stock

32

CABLE, BRAKE

1W1-26341-01-00

1
Out of stock

33

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

34

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

35

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

36

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

37

PIN, COTTER

91490-20025-00

—

$1.31

In stock

38

BOLT

90123-08002-00

—

$8.93

In stock

39

NUT

90179-08030-00

—

$3.78

In stock

40

CABLE, CLUTCH (1100MM)

583-26335-01-00

1
Out of stock

41

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

42

. CABLE, STARTER 1 (800MM)

583-26331-00-00

1
Out of stock

43

COVER, DECOMPRESSION WIRE

583-26352-00-00

—
Out of stock

44

CLIP, WIRE 2072639100

90468-15009-00

—
Out of stock

45

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

46

BAND

341-26397-01-00

1
Out of stock

47

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock
