1979 Yamaha TT500 (TT500F) Frame - Side Cover Diagram

← All diagrams

Find the part on the Frame - Side Cover diagram for your 1979 Yamaha TT500 (TT500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

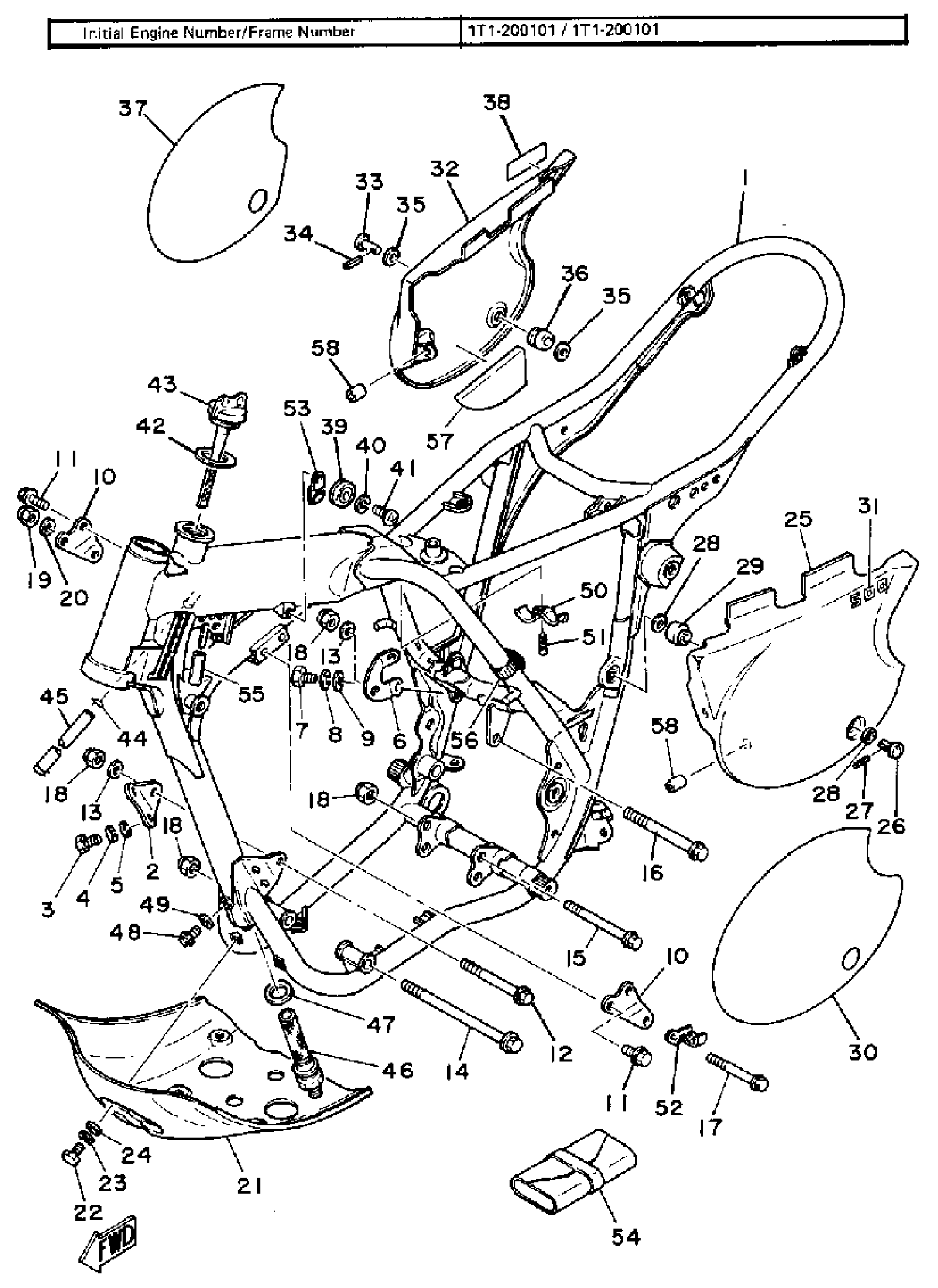

1979 Yamaha TT500 (TT500F) Frame - Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(2Y0-21110-00-33)

1
Out of stock

2

STAY, ENGINE 3

583-21316-00-00

1
Out of stock

3

BOLT (682)

97013-08025-00

1

$6.80

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

STAY, ENGINE 4

1T1-21317-00-00

1
Out of stock

7

BOLT (682)

97013-08025-00

1

$6.80

In stock

8

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

9

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

10

STAY,ENGINE 2

583-21315-00-00

1
Out of stock

11

BOLT WASHER BASED (1J7)

90105-08066-00

—

$6.82

In stock

12

BOLT, WASHER BASED(1RU)

90105-10747-00

1
Out of stock

13

WASHER, PLATE (26H)

90201-102G9-00

1

$6.38

In stock

14

BOLT (583 FRAME)

90105-10063-00

1

$8.98

In stock

15

BOLT, WASHER BASED (2H7)

90105-10105-00

1
Out of stock

16

—

$11.26

In stock

17

BOLT, FLANGE

95814-08080-00

1
Out of stock

18

—

$6.02

In stock

19

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

20

WASHER, CONICAL SPRING

90208-08011-00

1
Out of stock

21

PROTECTOR, ENGINE

1T1-21471-01-00

1
Out of stock

22

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

23

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

24

WASHER, PLATE

90201-06020-00

—

$6.28

In stock

25

COVER, SIDE 1

(2Y0-21711-00-00)

1
Out of stock

26

KNOB, SIDE COVER

583-21714-00-00

—

$7.51

In stock

27

PIN, SPRING (583)

91609-25018-00

—

$5.89

In stock

28

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

29

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

30

EMBLEM 6

(2Y0-21786-00-00)

1
Out of stock

31

EMBLEM 4

(2Y0-21784-00-00)

1
Out of stock

32

COVER, SIDE 2

(2Y0-21721-00-00)

1
Out of stock

33

KNOB, SIDE COVER

583-21714-00-00

—

$7.51

In stock

34

PIN, SPRING (583)

91609-25018-00

—

$5.89

In stock

35

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

36

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

37

EMBLEM 7

(2Y0-21787-00-00)

1
Out of stock

38

EMBLEM 4

(2Y0-21784-00-00)

1
Out of stock

39

DAMPER, LOCATING 1

583-24181-00-00

1
Out of stock

40

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

41

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

42

GASKET (583 OIL TANK CAP)

90430-27124-00

—
Out of stock

43

BODY, CAP

2J2-21771-10-00

—
Out of stock

44

CLIP

90467-100A1-00

—
Out of stock

45

HOSE (L200)

90445-11289-00

—
Out of stock

46

NET, OIL TANK FILTER

583-21756-00-00

—
Out of stock

47

GASKET (583 OIL TANK)

90430-22123-00

—

$8.06

In stock

48

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

49

WASHER, PLATE 3411117500

90201-08087-00

—

$3.13

In stock

50

CLAMP, DAMPER

(583-21755-00-00)

1
Out of stock

51

SCREW, TAPPING(6U1)

97780-50610-00

—
Out of stock

52

CLAMP

90465-10090-00

1
Out of stock

53

CLAMP

(90465-06086-00)

1
Out of stock

54

TOOL KIT (1E6-28100-10)

1JN-W2810-00-00

1
Out of stock

55

HOSE

(90446-07114-00)

1
Out of stock

56

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

57

INSULATOR, SIDE CVR

(2Y0-2174A-00-00)

1
Out of stock

58

HOSE (L70)

90445-112E0-00

—

$5.66

In stock
