1978 Yamaha TT500 (TT500E) Exhaust Diagram

← All diagrams

Find the part on the Exhaust diagram for your 1978 Yamaha TT500 (TT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

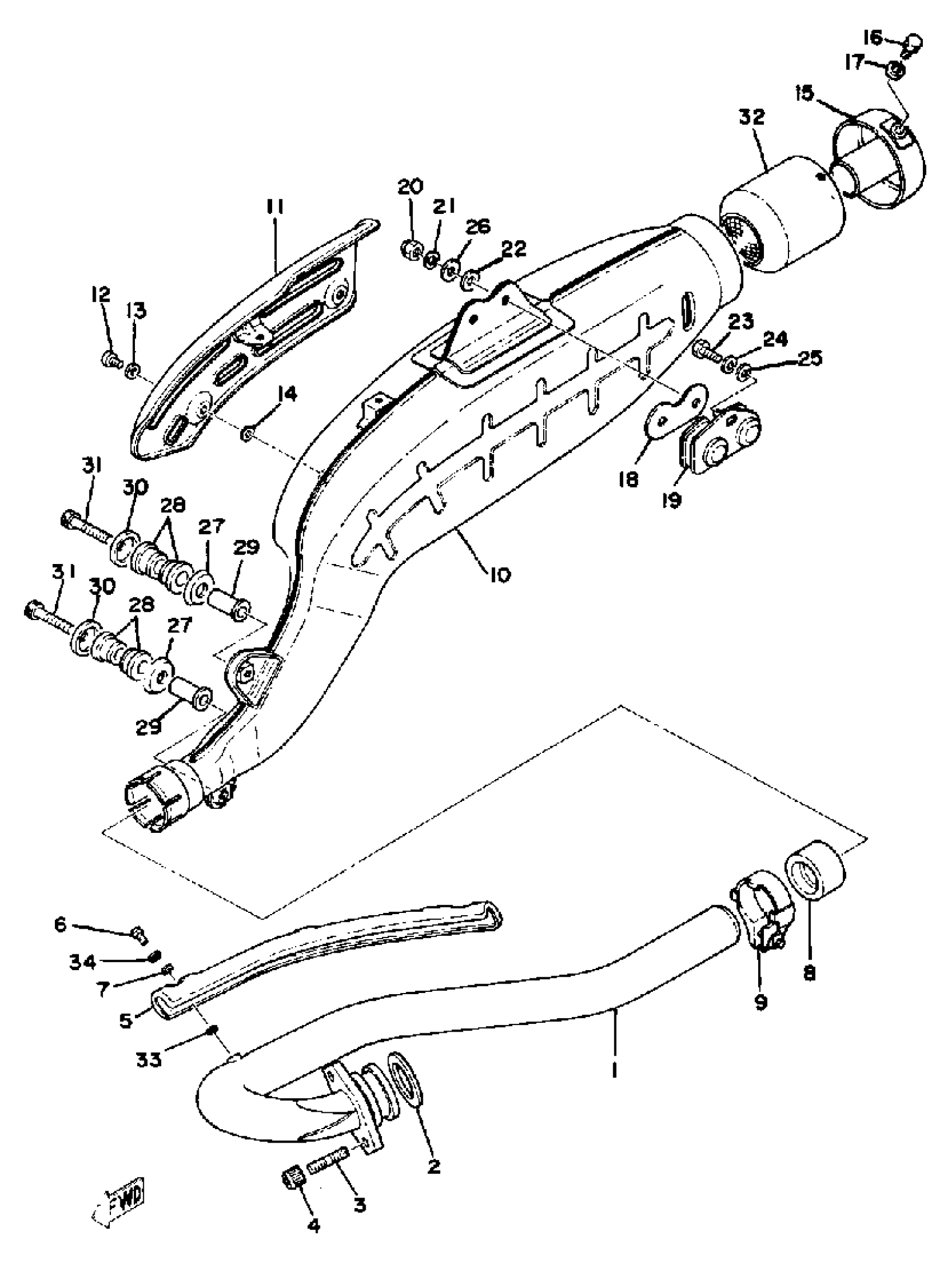

1978 Yamaha TT500 (TT500E) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST L

1T1-14611-03-00

1
Out of stock

2

GASKET, EXHAUST PIPE

3GD-14613-00-00

1

$12.38

In stock

3

UNAVAILABLE IN PRICE BOOK

95601-08615-00

1
Out of stock

4

NUT (371)

90179-08004-00

1
Out of stock

5

PROTC, EXHAUST PIPE

1T1-14628-00-00

1
Out of stock

6

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

7

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

8

GASKET, MUFFLER

3EG-14714-00-00

1
Out of stock

9

BAND, SILENCER

1T1-14788-00-00

1
Out of stock

10

MUFFLER L

(1T1-14711-32-00)

1
Out of stock

11

PROTECTOR, MUFF 1

1T1-14718-00-00

1
Out of stock

12

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

13

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

14

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

15

PIPE, OUTLET

1T1-14752-01-00

1
Out of stock

16

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

GASKET,SILENCER

1T1-14755-02-00

1
Out of stock

19

STAY, MUFFLER

1T1-14791-02-00

1
Out of stock

20

NUT, U

95617-08100-00

—

$6.78

In stock

21

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

22

WASHER, PLATE

90202-08103-00

1
Out of stock

23

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

24

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

25

WASHER (1T1)

90201-08649-00

—
Out of stock

26

WASHER (853)

90201-08326-00

—

$6.17

In stock

27

WASHER, SPEC''L SHAP

90209-12163-00

1
Out of stock

28

DAMPER, MUFFLER

1T1-14747-01-00

—

$15.49

In stock

29

COLLAR

90387-08572-00

1
Out of stock

30

WASHER

90209-08008-00

—
Out of stock

31

BOLT, SOCKET

91317-08050-00

—

$6.17

In stock

32

UNAVAILABLE IN PRICE BOOK

1E-61478-60-10

1
Out of stock

33

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

34

WASHER, WAVE(3RW)

90206-06090-00

—

$6.17

In stock
