1986 Yamaha TT350 (TT350S) Swing ARM Diagram

← All diagrams

Find the part on the Swing ARM diagram for your 1986 Yamaha TT350 (TT350S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

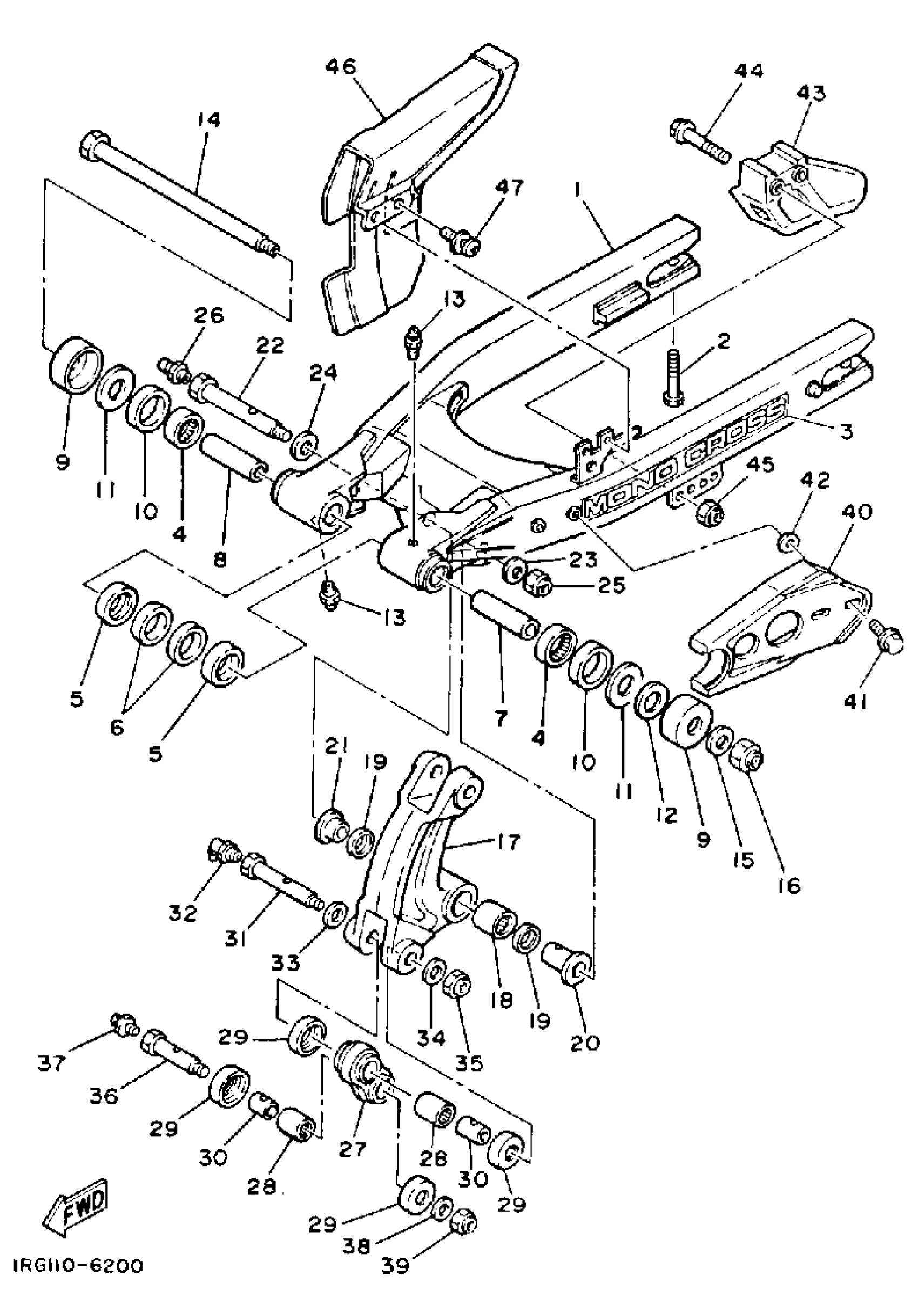

1986 Yamaha TT350 (TT350S) Swing ARM Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM

1LN-22110-00-00

1
Out of stock

2

BOLT,SOCKET

91314-06050-00

1

$6.17

In stock

3

EMBLEM,REAR ARM

3SW-2218A-01-00

1
Out of stock

4

1

$38.51

In stock

5

BUSH, SOLID (23X)

90380-22111-00

1
Out of stock

6

OIL SEAL (23X)

93106-22019-00

1
Out of stock

7

BUSH 2

3Y1-22124-01-00

—
Out of stock

8

BUSH, SOLID (3R4)

90380-16077-00

1

$36.61

In stock

9

COVER

30X-2219X-00-00

1

$14.25

In stock

10

OIL SEAL (35X41.5X8-483)

93108-35004-00

1

$12.58

In stock

11

WASHER, PLATE(30X)

90201-254H8-00

1
Out of stock

12

WASHER, PLATE (5Y1)

90201-251F6-00

1
Out of stock

13

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

14

SHAFT, PIVOT

34K-22141-01-00

1
Out of stock

15

WASHER (525)

90201-15238-00

—
Out of stock

16

NUT, SELF-LOCKING (1J7)

90185-14070-00

—

$10.45

In stock

17

ARM, RELAY

(1LN-2217A-00-00)

1
Out of stock

18

—

$36.62

In stock

19

OIL SEAL

93109-20076-00

—
Out of stock

20

COLLAR

90387-147G6-00

1
Out of stock

21

COLLAR (23X)

90387-147G7-00

—
Out of stock

22

BOLT

90109-12701-00

1
Out of stock

23

WASHER, PLATE (8K2)

90201-120A5-00

—

$5.00

In stock

24

WASHER, PLATE(3FC)

90201-142M6-00

—
Out of stock

25

NUT, SELF LOCKING (23X)

90185-12119-00

—
Out of stock

26

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

27

UNAVAILABLE IN PRICE BOOK

24-X2217-F0-00

1
Out of stock

28

—

$38.49

In stock

29

COVER, THRUST 2

55K-22129-00-00

—

$19.32

In stock

30

COLLAR (23X)

90387-121H1-00

—

$20.69

In stock

31

BOLT

90109-10702-00

1
Out of stock

32

NIPPLE, GREASE

93700-06005-00

—

$10.92

In stock

33

WASHER, PLATE

90201-12027-00

—

$6.23

In stock

34

WASHER, PLATE(6TC)

90201-10M05-00

—
Out of stock

35

NUT, SELF LOCKING (23X)

90185-10120-00

—
Out of stock

36

BOLT

90109-10703-00

1
Out of stock

37

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

38

WASHER (7A9)

90201-100F7-00

—

$6.38

In stock

39

NUT, U

95614-10100-00

—

$5.86

In stock

40

SEAL, GUARD

1LN-22151-00-00

—

$57.31

In stock

41

BOLT, WITH WASHER (30X)

90119-06096-00

—

$3.65

In stock

42

WASHER (3R8)

90209-06187-00

—

$6.18

In stock

43

SUPPORT, CHAIN

23X-22199-00-00

—

$62.21

In stock

44

BOLT, FLANGE

95817-08055-00

—

$2.82

In stock

45

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

46

CASE, CHAIN

34K-22311-01-00

1
Out of stock

47

SCREW, WITH WASHER (3T2)

90159-06058-00

—

$7.05

In stock
