1986 Yamaha TT225 (TT225S) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1986 Yamaha TT225 (TT225S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

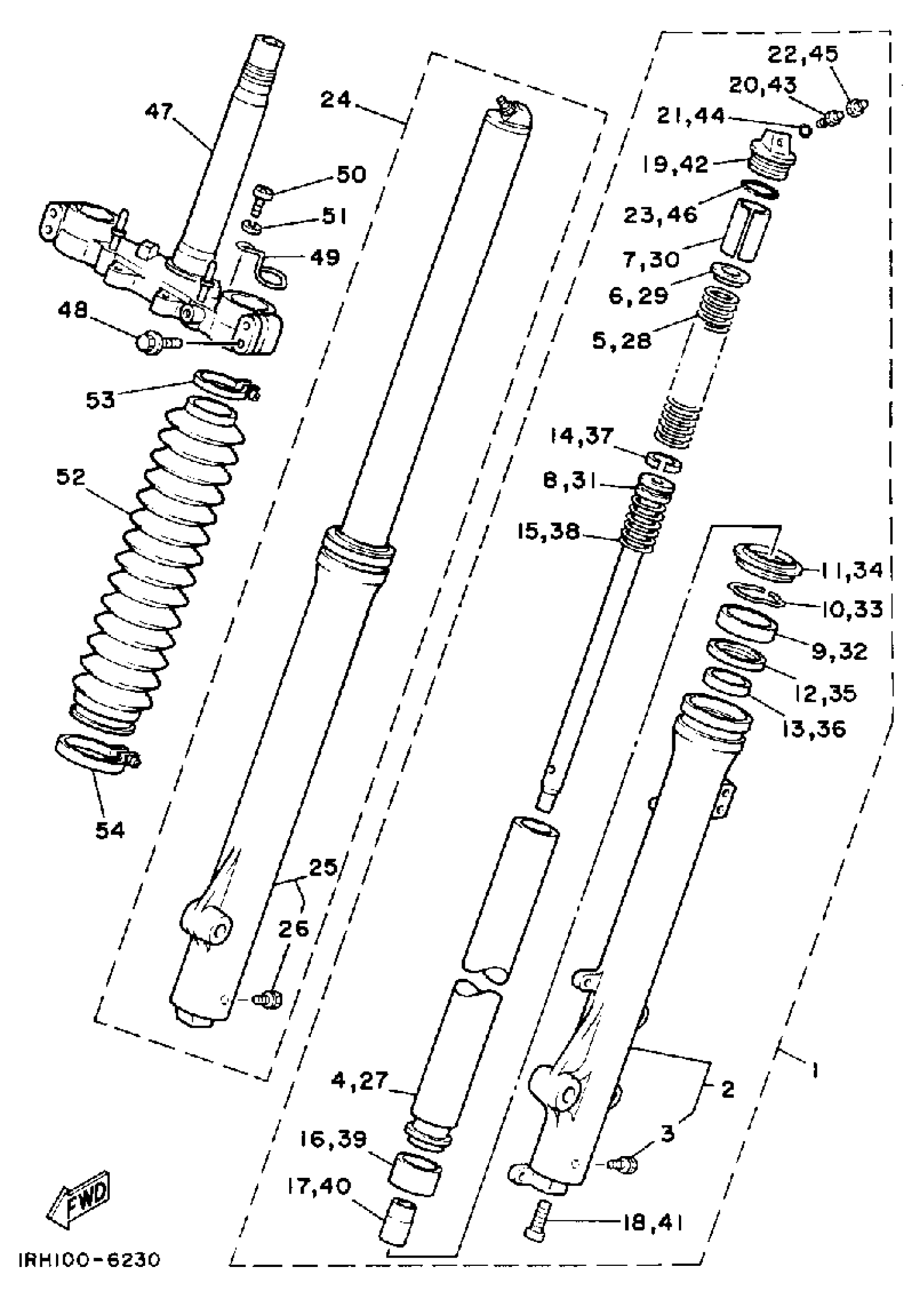

1986 Yamaha TT225 (TT225S) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRT. FORK ASSEMBLY LH

(1RH-23102-00-00)

1
Out of stock

2

. TUBE, OUTER (LEFT)

34X-23126-00-38

1
Out of stock

3

PLUG, DRAIN

2A6-23119-00-00

1

$7.51

In stock

4

. INNER TUBE COMPCOMP 1

34X-23110-00-00

1
Out of stock

5

. SPRING, FRT FORK

1RH-23141-00-00

1
Out of stock

6

SEAT, SPRING UPPER

(34X-23142-00-00)

1
Out of stock

7

. SPACER

1RH-23118-00-00

1
Out of stock

8

. PISTON, FRONT FORK

1RH-23171-00-00

1
Out of stock

9

OIL SEAL

1KH-23145-00-00

1

$21.69

In stock

10

CLIP, OIL SEAL

34X-23156-00-00

1

$7.51

In stock

11

SEAL, DUST

1KH-23144-00-00

1

$24.63

In stock

12

O-RING

1KH-23147-00-00

1

$22.83

In stock

13

METAL, SLIDE 1

34X-23125-00-00

—

$21.18

In stock

14

RING, PISTON

34X-23157-00-00

1

$19.40

In stock

15

SPRING, REBOUND

34X-23151-00-00

—

$5.93

In stock

17

. SPACER, OIL LOCK

1KH-23166-00-00

1
Out of stock

18

BOLT

3M7-23181-00-00

—

$7.75

In stock

19

. BOLT, CAP

3H3-23111-00-00

1
Out of stock

20

. AIR VALVE

5K7-23190-00-00

1
Out of stock

21

O-RING (26H)

93210-06632-00

—

$6.68

In stock

22

. CAP, AIR VALVE

27H-23184-00-00

1
Out of stock

23

O-RING

27H-23147-00-00

—

$32.97

In stock

24

FRT. FORK ASSEMBLY RH

(1RH-23103-00-00)

1
Out of stock

25

. TUBE, OUTER (RIGHT)

34X-23136-00-38

1
Out of stock

26

PLUG, DRAIN

2A6-23119-00-00

1

$7.51

In stock

27

. INNER TUBE COMPCOMP 1

34X-23110-00-00

1
Out of stock

28

. SPRING, FRT FORK

1RH-23141-00-00

1
Out of stock

29

SEAT, SPRING UPPER

(34X-23142-00-00)

1
Out of stock

30

. SPACER

1RH-23118-00-00

1
Out of stock

31

. PISTON, FRONT FORK

1RH-23171-00-00

1
Out of stock

32

OIL SEAL

1KH-23145-00-00

1

$21.69

In stock

33

CLIP, OIL SEAL

34X-23156-00-00

1

$7.51

In stock

34

SEAL, DUST

1KH-23144-00-00

1

$24.63

In stock

35

O-RING

1KH-23147-00-00

1

$22.83

In stock

36

METAL, SLIDE 1

34X-23125-00-00

—

$21.18

In stock

37

RING, PISTON

34X-23157-00-00

1

$19.40

In stock

38

SPRING, REBOUND

34X-23151-00-00

—

$5.93

In stock

39

METAL, SLIDE 2

34X-23135-00-00

—

$19.79

In stock

40

. SPACER, OIL LOCK

1KH-23166-00-00

1
Out of stock

41

BOLT

3M7-23181-00-00

—

$7.75

In stock

42

. BOLT, CAP

3H3-23111-00-00

1
Out of stock

43

. AIR VALVE

5K7-23190-00-00

1
Out of stock

44

O-RING (26H)

93210-06632-00

—

$6.68

In stock

45

. CAP, AIR VALVE

27H-23184-00-00

1
Out of stock

46

O-RING

27H-23147-00-00

—

$32.97

In stock

47

UNDER BRACKET COMPCOMP

1RH-23340-00-90

1
Out of stock

48

BOLT 1

(34X-23346-00-00)

1
Out of stock

49

GUIDE, CABLE

10V-2331E-02-00

—

$9.15

In stock

50

SCREW, PAN

98517-06012-00

—

$3.14

In stock

51

WASHER, SPRING

92907-06100-00

—
Out of stock

52

BOOT

34X-23191-00-00

1
Out of stock

53

BAND

34X-23192-00-00

—

$23.31

In stock

54

BAND

3RW-23192-00-00

—

$21.34

In stock

816

METAL, SLIDE 2

34X-23135-00-00

—

$19.79

In stock
