1970 Yamaha TR2 (TR2) Crankcase Cover Diagram

← All diagrams

Find the part on the Crankcase Cover diagram for your 1970 Yamaha TR2 (TR2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

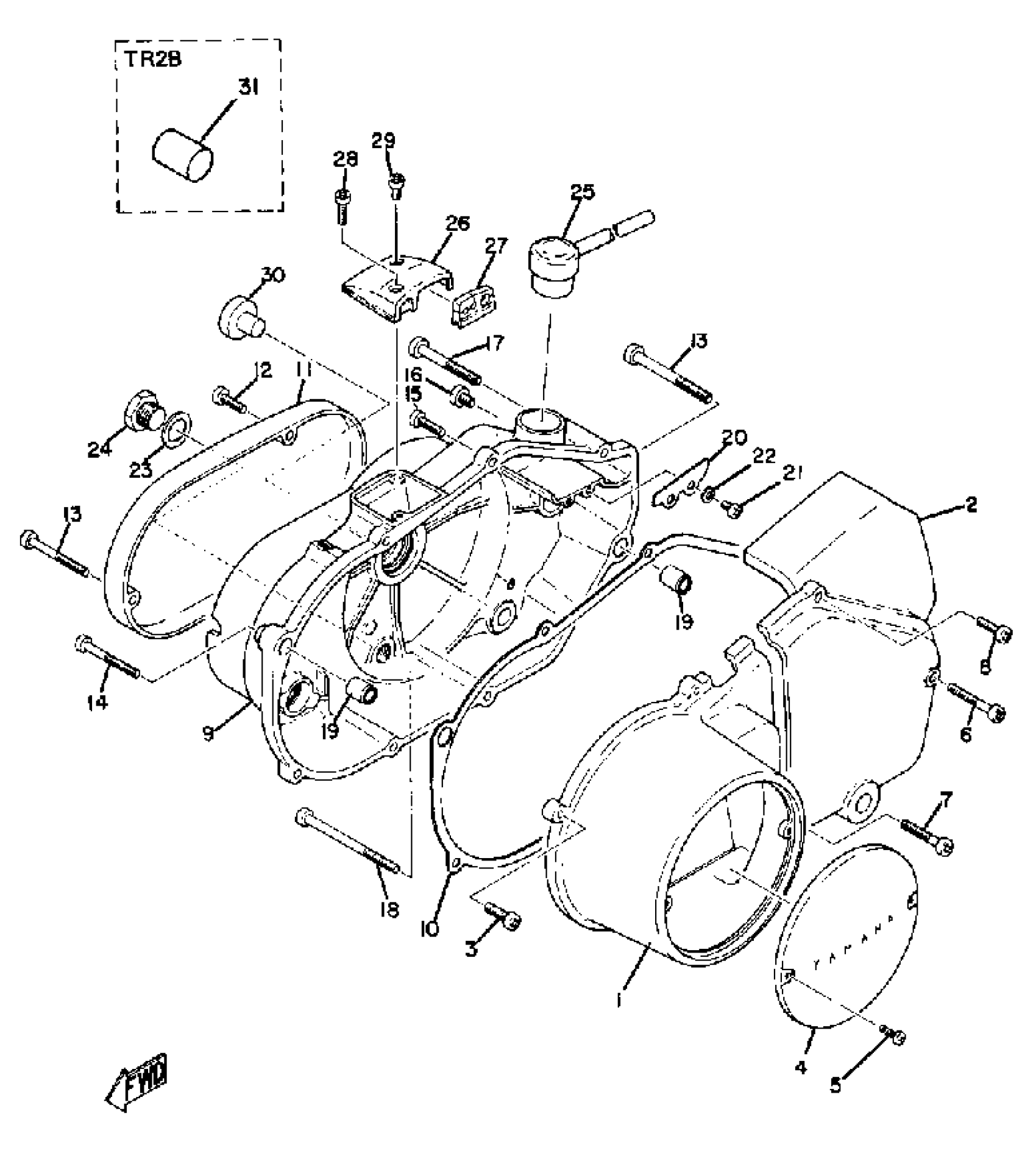

1970 Yamaha TR2 (TR2) Crankcase Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, CRANKCASE R

(239-15421-00-00)

1
Out of stock

2

COVER, CRANKCASE 3

(239-15431-00-00)

1
Out of stock

3

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

4

COVER,GENERATOR

372-15415-00-00

1
Out of stock

5

SCREW, PAN HEAD (E56)

98580-04010-00

1

$6.17

In stock

6

SCREW PAN HEAD

98580-06040-00

1

$6.17

In stock

7

SCREW, PAN HEAD(6H4)

97885-06035-00

1

$6.38

In stock

8

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

9

COVER, CRANKCASE L

(239-15411-00-00)

1
Out of stock

9

COVER, CRANKCASE L

(294-15411-00-00)

1
Out of stock

10

GASKET, CRCS COVERCOVER

168-15451-00-00

1
Out of stock

11

COVER, OIL PUMP

(235-15416-00-00)

1
Out of stock

12

SCREW, PAN HEAD(6E5)

97880-06018-00

1

$4.19

In stock

13

SCREW PAN HEAD

98580-06550-00

1

$6.17

In stock

14

SCREW PAN HEAD

98580-06545-00

1

$5.78

In stock

15

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

16

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

17

SCREW PAN HEAD

98580-06565-00

—
Out of stock

18

SCREW, PAN HEAD

98580-06580-00

1
Out of stock

19

PIN, DOWEL

99530-12016-00

—

$4.12

In stock

20

COVER

(168-15492-00-00)

1
Out of stock

21

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

22

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

23

WASHER, PROTECTOR

4F4-14766-00-00

—

$6.11

In stock

24

PLUG, STRAIGHT SCREW

90340-14119-00

1
Out of stock

25

PLUG, OIL

(168-15363-00-00)

1
Out of stock

26

PROTECTOR

(168-15491-00-00)

1
Out of stock

27

SEAL, PROTECTOR

(168-15494-00-00)

1
Out of stock

28

SCREW, PAN HEAD(4MY)

98507-05018-00

—

$2.48

In stock

29

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

30

PLUG(3AJ)

90338-22207-00

—

$3.92

In stock

31

PLUG, SPEC''L SHAPE

(90338-21035-00)

1
Out of stock
