2000 Yamaha SX700SD 8CH40 Track Suspension 2 Diagram

← All diagrams

Find the part on the Track Suspension 2 diagram for your 2000 Yamaha SX700SD 8CH40, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

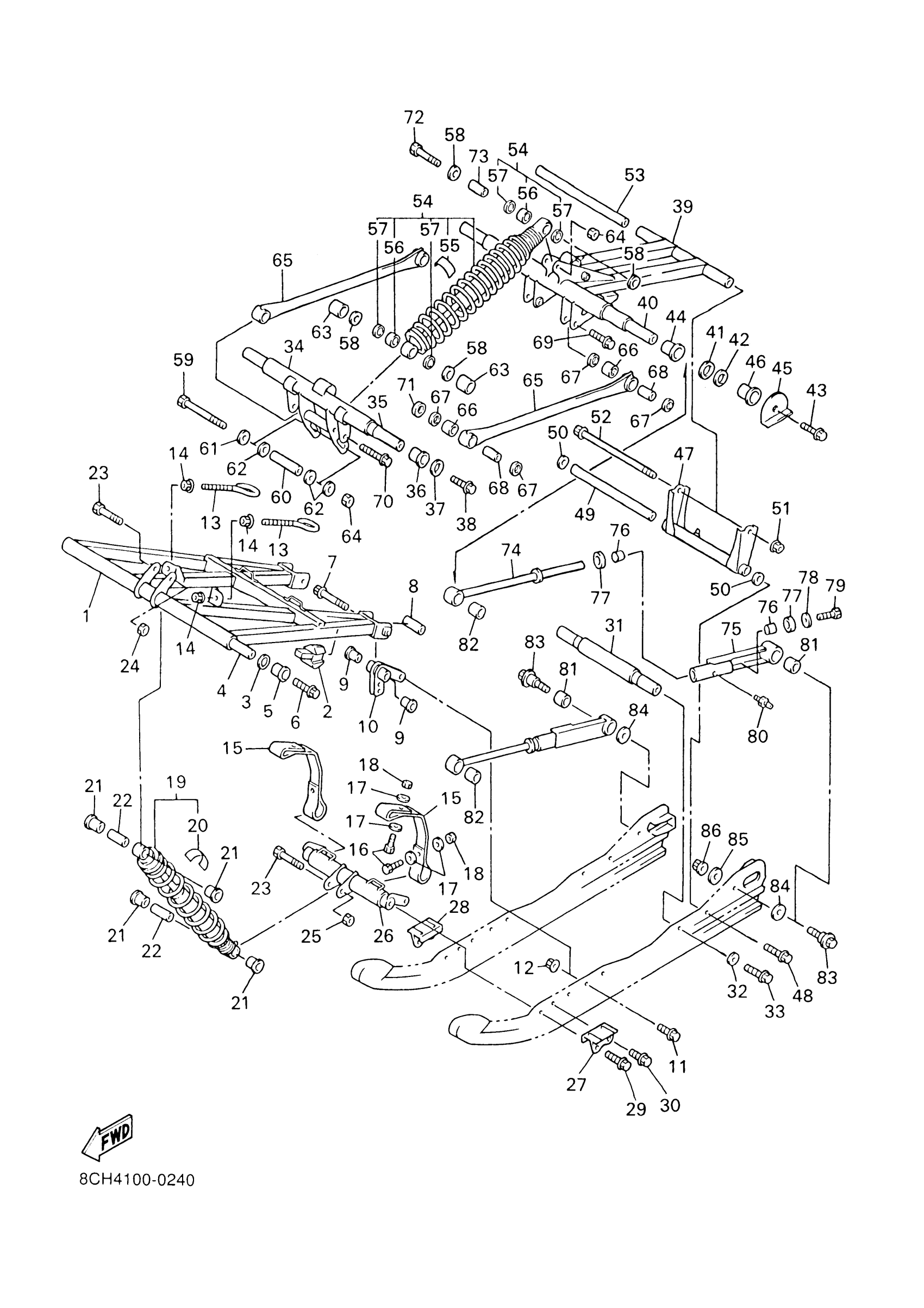

2000 Yamaha SX700SD 8CH40 Track Suspension 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ARM, PIVOT 1

8CV-47331-01-00

—

$286.00

In stock

2

DAMPER 1

8DF-47456-10-00

1
Out of stock

3

WASHER, PLATE(8CJ)

90201-210U0-00

1

$7.77

In stock

4

SHAFT 1

8CR-47465-00-00

—

$77.26

In stock

5

BUSH, SOLID(8CJ)

90381-19111-00

1

$11.82

In stock

6

BOLT (8V0)

90109-10771-00

1

$5.00

In stock

7

BOLT, FLANGE

90105-10029-00

1

$3.23

In stock

8

COLLAR(8CJ)

90387-1009T-00

1

$19.80

In stock

9

BUSH, SOLID(8CJ)

90381-15112-00

1

$7.03

In stock

10

BRACKET 1

8CR-47415-00-00

1
Out of stock

11

BOLT, FLANGE(3GD)

95817-10025-00

1

$6.17

In stock

12

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

13

HOOK 3

8CR-47448-00-00

1

$14.94

In stock

14

NUT, FLANGE(JN5)

95707-08500-00

1

$1.49

In stock

15

STOPPER 1

8CR-47495-00-00

1

$58.96

In stock

16

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

17

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

18

NUT, NYLON

95707-06300-00

—

$3.20

In stock

19

SHOCK ABSORBER 2

8CH-47481-40-00

1
Out of stock

20

LABEL, WARNING

4AA-22259-60-00

—

$6.02

In stock

21

BUSH, SOLID(8CM)

90381-14101-00

—

$7.48

In stock

22

COLLAR (8U7)

90387-105G5-00

—

$7.35

In stock

23

BOLT(88R)

90101-10738-00

—

$6.28

In stock

24

NUT, SELF LOCKING (23X)

90185-10120-00

—
Out of stock

25

NUT, U

95617-10100-00

—
Out of stock

26

BRACKET 4

8EA-47418-00-00

—
Out of stock

27

BRACKET 5

8DF-47463-01-00

—
Out of stock

28

BRACKET 6

8DF-47464-01-00

—
Out of stock

29

BOLT, FLANGE

95817-10030-00

—

$6.17

In stock

30

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

31

SHAFT 4

8CR-47486-00-00

—
Out of stock

32

WASHER, PLATE (17K)

90201-106F2-00

—

$7.66

In stock

33

BOLT, FLANGE

95817-10030-00

—

$6.17

In stock

34

BRACKET 2

8CR-47416-10-00

1
Out of stock

35

SHAFT 6

8CR-47488-00-00

1
Out of stock

36

BUSH, SOLID(8CM)

90381-22099-00

—

$9.85

In stock

37

WASHER, PLATE(1KE)

90201-207J5-00

—

$2.32

In stock

38

BOLT (8V0)

90109-10771-00

1

$5.00

In stock

39

ARM, PIVOT 2

8CR-47332-10-00

—

$225.54

In stock

40

SHAFT 2

8CR-47475-00-00

—

$229.52

In stock

41

WASHER, PLATE (8V2)

90201-251G8-00

—

$7.49

In stock

42

WASHER, PLATE(8CJ)

90201-250T6-00

—

$7.43

In stock

43

BOLT (8V0)

90109-10771-00

1

$5.00

In stock

44

BUSH, SOLID(8CJ)

90381-28108-00

—

$12.18

In stock

45

BRACKET, REAR 1

8CR-47426-11-00

1
Out of stock

46

BRACKET, REAR 2

8CR-47425-00-00

1
Out of stock

47

BRACKET 3

8CR-47417-01-00

1
Out of stock

48

BOLT, FLANGE

95817-10030-00

—

$6.17

In stock

49

SHAFT 3

82M-47485-02-00

1
Out of stock

50

WASHER PLATE (789)

90201-10136-00

—

$7.26

In stock

51

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

52

BOLT, FLANGE

95827-08220-00

—
Out of stock

53

COLLAR (8U7)

90387-083G6-00

—

$9.75

In stock

54

SHOCK ABSORBER

8CH-47480-40-00

1
Out of stock

55

LABEL, WARNING

4AA-22259-60-00

—

$6.02

In stock

56

BEARING, CYLINDRICAL(8CM)

93315-21454-00

—

$24.15

In stock

57

OIL SEAL (2K8)

93109-14021-00

—

$10.60

In stock

58

WASHER, PLATE(8CM)

90202-14226-00

—
Out of stock

59

BOLT, ADJUSTING

8AC-4631K-00-00

—

$32.32

In stock

60

COLLAR(8CJ)

90387-1009S-00

—

$18.00

In stock

61

WASHER, PLATE

90201-10039-00

—
Out of stock

62

WASHER, PLATE(8BT)

90201-100U1-00

—
Out of stock

63

COLLAR(8CM)

90387-1404R-00

—

$28.72

In stock

64

NUT, U

95617-10100-00

—
Out of stock

65

ROD, RELAY

8CX-47494-01-00

1
Out of stock

66

BEARING, CYLINDRICAL(8CM)

93315-21455-00

—
Out of stock

67

OIL SEAL (2K8)

93109-14021-00

—

$10.60

In stock

68

COLLAR

90387-1007M-00

1
Out of stock

69

BOLT, FLANGE

95817-10035-00

—

$6.85

In stock

70

BOLT, FLANGE

95814-10040-00

—

$3.69

In stock

71

WASHER, PLATE(8BT)

90201-100U1-00

—
Out of stock

72

BOLT(88R)

90101-10738-00

—

$6.28

In stock

73

COLLAR(8CM)

90387-1007N-00

—

$18.32

In stock

74

ROD, CONTROL 1

8CR-4745A-01-00

—

$68.28

In stock

75

ROD, CONTROL 2

8CR-4745B-00-00

—
Out of stock

76

BUSH, BIMETAL FORMED(8CJ)

90384-16251-00

—

$6.17

In stock

77

WASHER, PLATE(8BT)

90202-16232-00

—

$6.82

In stock

78

WASHER, PLATE (17K)

90201-106F2-00

—

$7.66

In stock

79

BOLT(6TD)

97017-10025-00

—

$6.82

In stock

80

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

81

BUSH, SOLID(8CM)

90380-22232-00

—

$20.92

In stock

82

BUSH, SOLID(8CJ)

90380-28235-00

—

$24.80

In stock

83

SCREW, REAR PIVOT

8DF-47367-09-00

—

$19.29

In stock

84

WASHER, PLATE(JN9)

90201-100S2-00

—

$6.14

In stock

85

WASHER, PLATE

90201-101U2-00

—

$5.37

In stock

86

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock
