2005 Suzuki SV1000 Steering Stem Diagram

← All diagrams

Find the part on the Steering Stem diagram for your 2005 Suzuki SV1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

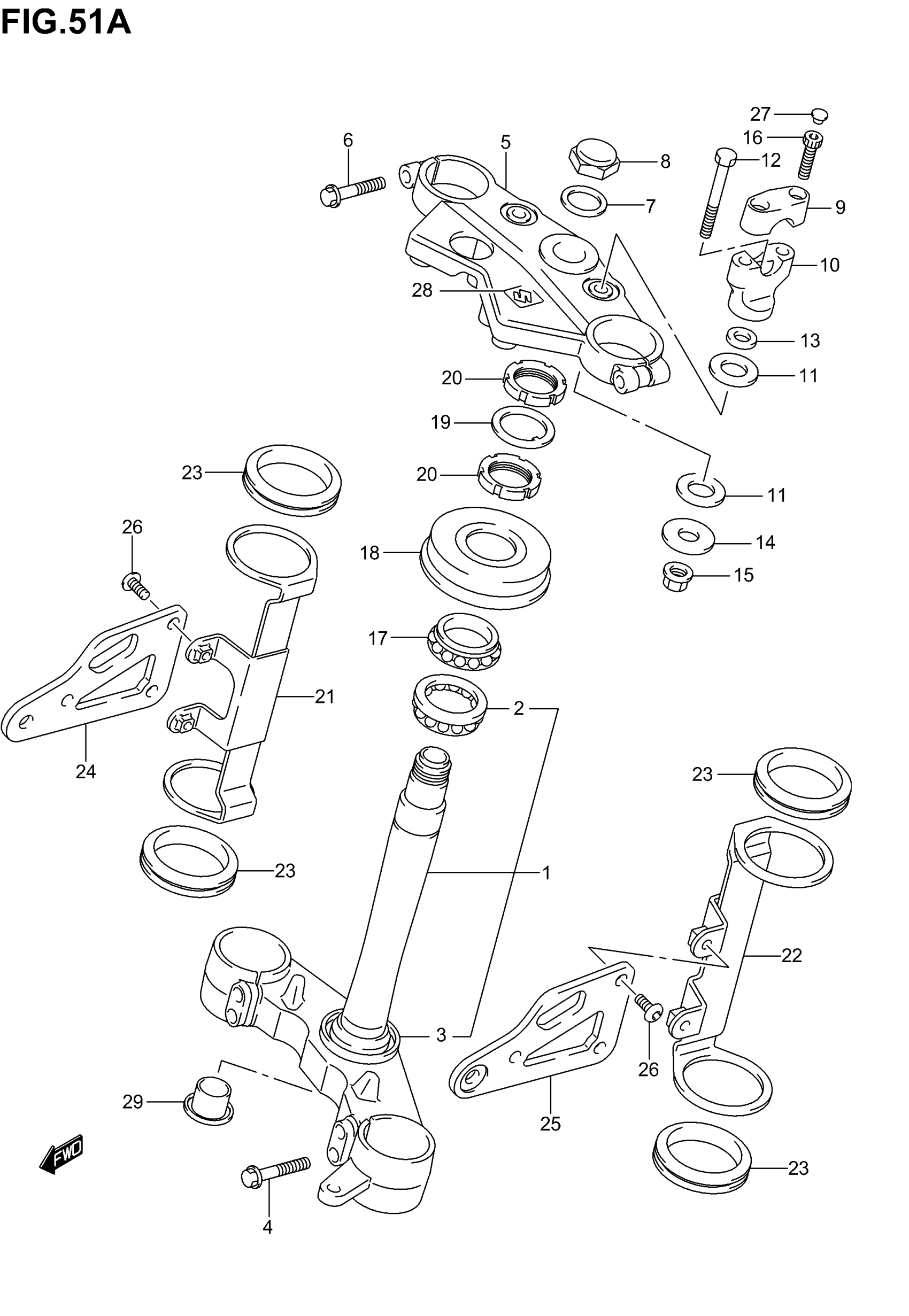

2005 Suzuki SV1000 Steering Stem Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STEM, STEERING | Includes Item(s) 2 - 3

51410-16G00

1
Out of stock

2

BEARING (30X55X17)

09267-30010

1
Out of stock

3

SEAL, STEM LOWER

51644-12C00

1
Out of stock

4

BOLT

51328-40F30

4

$7.84

In stock

5

HEAD, STEERING STEM

51311-16G00

1
Out of stock

6

BOLT

51328-40F30

2

$7.84

In stock

7

WASHER

51356-27C00

1
Out of stock

8

NUT

51353-16G00

1

$60.38

In stock

9

HOLDER, HANDLE

56211-26F20

2
Out of stock

10

HOLDER, HANDLE LOWER

56221-16G00

2
Out of stock

11

RUBBER, HANDLE HOLDER

56245-16G00

4

$6.15

In stock

12

BOLT

51226-16G00

2
Out of stock

13

WASHER

51354-42F00

2

$5.18

In stock

14

WASHER

51355-16G00

2
Out of stock

15

NUT

08319-31107

2

$2.92

In stock

16

BOLT, HOLDER

51321-24B40

4
Out of stock

17

BEARING (30X55X17)

09267-30010

1
Out of stock

18

1

$15.96

In stock

19

WASHER, STEM

51641-33E00

1
Out of stock

20

NUT, STEM

51631-33E00

2
Out of stock

21

BRACKET, HEADLAMP HOUSING, R

51530-16G00

1
Out of stock

22

BRACKET, HEADLAMP HOUSING, L

51540-16G00

1
Out of stock

23

4

$8.05

In stock

24

STAY, HEADLAMP HOUSING, R | SV1000K3

51851-16G10

1
Out of stock

25

STAY, HEADLAMP HOUSING, L | SV1000K3

51861-16G10

1
Out of stock

26

BOLT

09139-06030

4

$3.58

In stock

27

CAP, HANDLE BAR BOLT

09250-06011

4

$2.73

In stock

28

EMBLEM, "S"

68281-35F00

1

$16.86

In stock

29

CAP

51482-26F00

1

$5.82

In stock
