1981 Yamaha SS440E Starter Diagram

← All diagrams

Find the part on the Starter diagram for your 1981 Yamaha SS440E, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

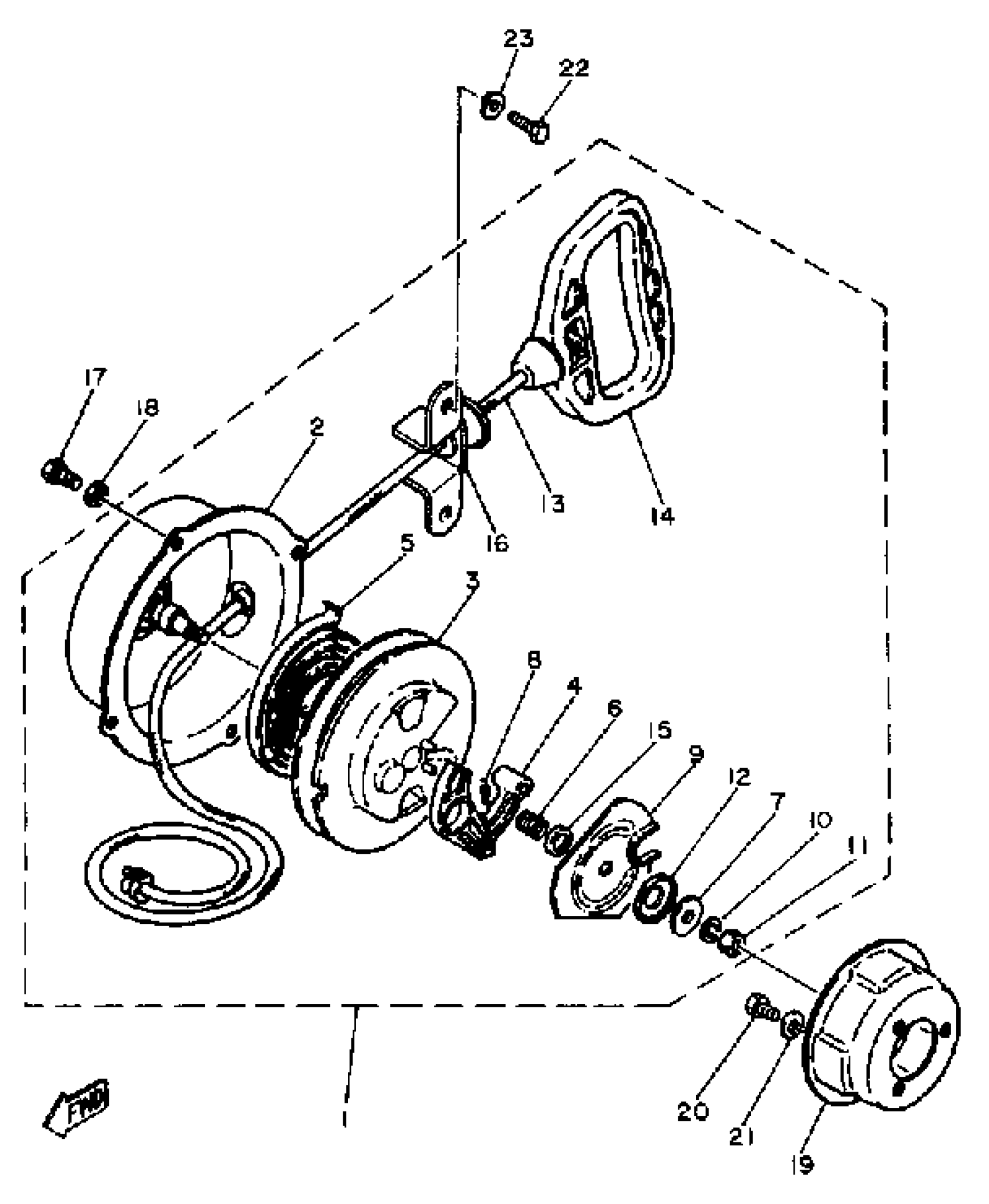

1981 Yamaha SS440E Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTER ASY

99999-02987-00

1
Out of stock

2

CASE, STARTER

8H8-15711-00-00

—

$110.25

In stock

3

DRUM, SEAVE

8F3-15714-01-00

1

$45.63

In stock

4

PAWL, DRIVE

8F3-15741-01-00

1

$21.05

In stock

5

SPRING, STARTER

8F3-15713-01-00

1

$41.31

In stock

6

SPRING, DRIVE PLATE

8F3-15715-00-00

1

$9.15

In stock

7

WASHER, THRUST

8F3-15739-01-00

1

$11.03

In stock

8

SPRING, RETURN

8F3-15734-00-00

1

$5.12

In stock

9

PLATE, DRIVE

8F3-15716-03-00

1

$23.00

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT(650)

95380-06700-00

1

$6.17

In stock

12

WASHER, THRUST

8G5-15739-00-00

1

$6.94

In stock

13

WIRE, STARTER (BRAIDED)

89A-15751-00-00

1

$27.50

In stock

14

HANDLE, STARTER

8F3-15755-00-00

1

$23.00

In stock

15

COLLOR

82M-15779-00-00

1

$6.88

In stock

16

HOLDER, HANDLE

8F3-15788-01-00

—

$13.48

In stock

17

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

18

WASHER, SPRING

92907-06100-00

—
Out of stock

19

PULLEY, STARTER

8H8-15723-01-00

—

$16.71

In stock

20

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

21

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

22

BOLT, HEXAGON

97017-06012-00

—

$2.62

In stock

23

WASHER, SPRING

92907-06100-00

—
Out of stock
