1981 Yamaha SS440E Shroud - Windshield Diagram

← All diagrams

Find the part on the Shroud - Windshield diagram for your 1981 Yamaha SS440E, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

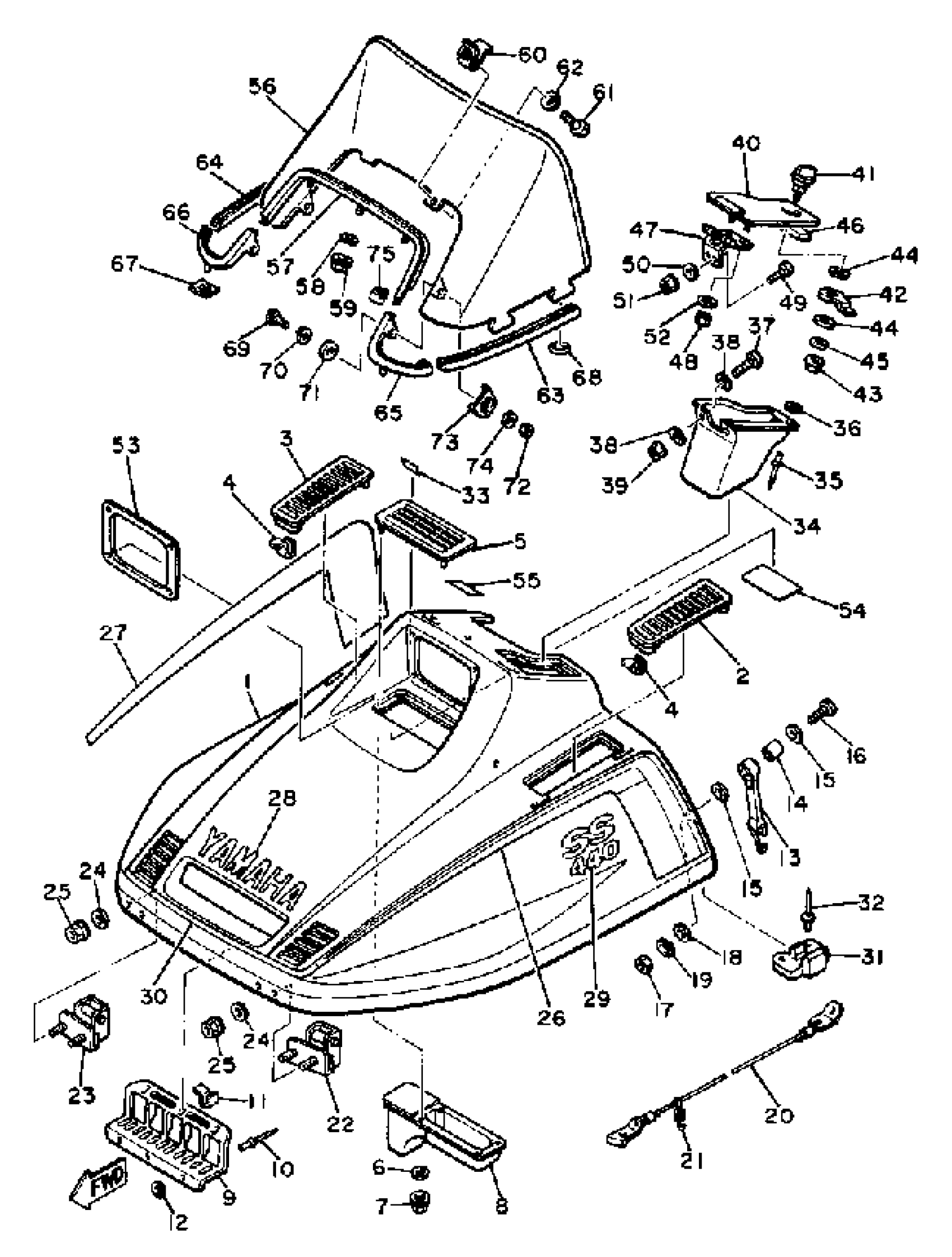

1981 Yamaha SS440E Shroud - Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

8L8-W7711-02-00

1
Out of stock

2

LOUVER 3

8L9-77133-00-00

1
Out of stock

3

LOUVER 4

8L9-77134-00-00

1
Out of stock

4

CLIP

90468-05094-00

1
Out of stock

5

LOUVER 5

8K4-77109-01-00

1
Out of stock

6

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

7

NUT, NYLON

95707-05300-00

1

$2.74

In stock

8

INSULATOR

8K4-7712E-00-00

1
Out of stock

9

DUCT

8K4-77194-00-00

1
Out of stock

10

RIVET, BLIND (8H4)

90267-48053-00

1

$2.31

In stock

11

CLIP(80V)

90468-05176-00

—

$14.92

In stock

12

WASHER, PLATE

90201-04027-00

1
Out of stock

13

LATCH ASSEMBLY

8G5-77170-00-00

1
Out of stock

14

SPACER

90560-07007-00

1
Out of stock

15

WASHER, PLATE

90201-06380-00

1

$0.57

In stock

16

SCREW, BINDING

98907-06030-00

—

$5.94

In stock

17

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

18

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

STOPPER, SHROUD

8K4-77118-00-00

1
Out of stock

21

CLAMP,ROD

838-77159-00-00

—

$3.49

In stock

22

HINGE ASSEMBLY

8L8-77140-00-00

1
Out of stock

23

HINGE ASSEMBLY 2

8L8-7714A-00-00

1
Out of stock

24

WASHER, PLATE

90201-067A6-00

1
Out of stock

25

NUT, NYLON

95707-06300-00

—

$3.20

In stock

26

ORNAMENT 1

(8L8-77163-00-00)

1
Out of stock

27

ORNAMENT 2

(8L8-77164-00-00)

1
Out of stock

28

GRAPHIC SET

(8L8-W0070-00-00)

1
Out of stock

28

EMBLEM 7

(8L9-77357-00-00)

1
Out of stock

29

EMBLEM 8

(8L8-77358-00-00)

1
Out of stock

30

STRIPE 1

(8L8-77281-00-00)

1
Out of stock

31

STOPPER

8K4-77188-00-00

1
Out of stock

32

RIVET, BLIND (8R6)

90267-48086-00

—

$3.49

In stock

33

LABEL, SAFETY

288-21659-00-00

1
Out of stock

34

LUGGAGE BOX

8K4-77391-00-00

1
Out of stock

35

RIVET, BLIND

90267-489UJ-00

1
Out of stock

36

WASHER, PLATE

90201-04027-00

1
Out of stock

37

SCREW, PAN

98517-06020-00

—
Out of stock

38

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

39

NUT, NYLON

95707-06300-00

—

$3.20

In stock

40

COVER, LUGGAGE BOX

8L8-77392-00-00

1
Out of stock

41

KNOB

8L8-77324-00-00

1
Out of stock

42

LEVER, ARM FITTING

8K4-77328-00-00

1
Out of stock

43

NUT, NYLON

95707-05300-00

1

$2.74

In stock

44

WASHER, PLAIN(735)

90201-10119-00

—
Out of stock

45

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

46

DAMPER 2

8K4-77374-00-00

1
Out of stock

47

HINGE ASSEMBLY

8K4-77470-00-00

1
Out of stock

48

NUT, CAP

95307-05800-00

—

$5.62

In stock

49

SCREW, PAN HEAD

98507-05014-00

—

$6.18

In stock

50

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

51

NUT, NYLON

95707-05300-00

1

$2.74

In stock

52

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

53

TRIM 1

8K4-77165-00-00

1
Out of stock

54

INDICATOR 3

(8L8-77743-00-00)

1
Out of stock

55

LABEL, WARNING 1

8L2-77761-01-00

1
Out of stock

56

WINDSHIELD (8L0-77210-00)

8L0-77210-00-XX

1
Out of stock

57

TRIM, LOWER

8L0-77214-00-00

1
Out of stock

58

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

59

NUT, NYLON

95707-05300-00

1

$2.74

In stock

60

BRACKET, WNDSHLD R

8K4-77222-00-00

1
Out of stock

61

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

62

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

63

TRIM 3

8L0-77215-00-00

1
Out of stock

64

TRIM 4

8L0-77216-00-00

1
Out of stock

65

TRIM 5

8L0-77225-00-00

1
Out of stock

66

TRIM 6

8L0-77226-00-00

—

$62.00

In stock

67

NUT, SPRING(8AJ)

90183-05068-00

—

$7.46

In stock

68

FASTNER

82H-77223-00-00

—

$7.63

In stock

69

BOLT, HEXAGON

97313-05016-00

1
Out of stock

70

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

71

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

72

NUT, CAP

95307-05800-00

—

$5.62

In stock

73

WASHER, SPECIAL

(8L8-77116-00-00)

1
Out of stock

74

WASHER, PLATE

90201-06045-00

—

$6.18

In stock

75

CLAMP 2

8L0-77136-00-00

1
Out of stock
