1981 Yamaha SS440E Air Shroud - Fan Diagram

← All diagrams

Find the part on the Air Shroud - Fan diagram for your 1981 Yamaha SS440E, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

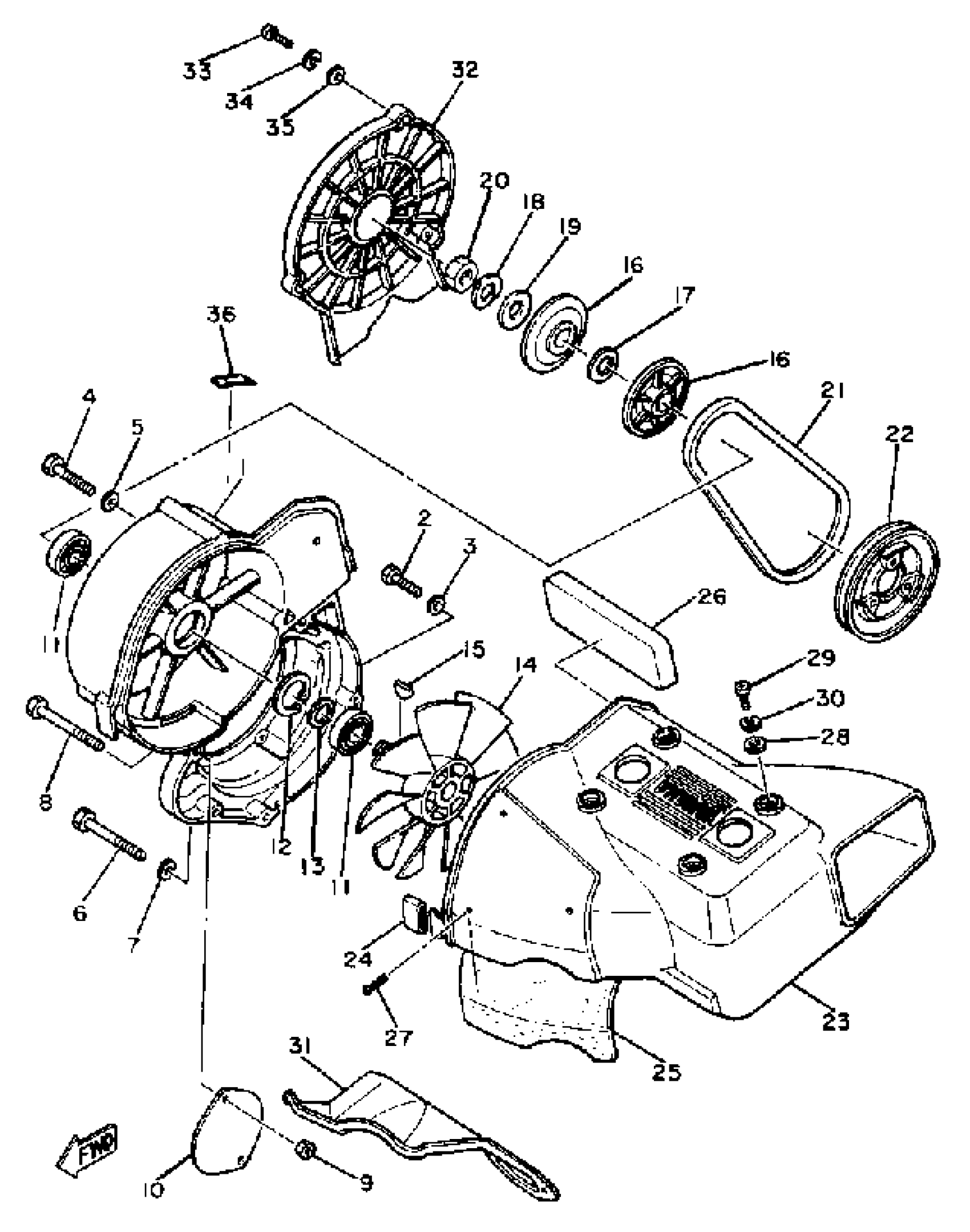

1981 Yamaha SS440E Air Shroud - Fan Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CASE, FAN

8K4-12621-00-00

1
Out of stock

2

BOLT

97013-08035-00

1

$4.80

In stock

3

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

4

BOLT, HEXAGON

97013-08050-00

—

$6.82

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

BOLT (6K8)

97013-08075-00

1

$5.66

In stock

7

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

8

BOLT (6K8)

97013-08075-00

1

$5.66

In stock

9

NUT, FLANGE

95704-08500-00

1
Out of stock

10

PLATE

8K4-12633-00-00

1
Out of stock

11

BEARING

93306-20348-00

1

$33.70

In stock

12

CIR-CLIP (70R)

93420-40064-00

—
Out of stock

13

WASHER, PLATE (8H8)

90201-17713-00

1

$6.23

In stock

14

FAN

8K4-12611-01-00

1
Out of stock

15

KEY, WOOD RUFF (324)

90280-05014-00

1

$7.82

In stock

16

PULLEY 2

8H8-12619-01-00

—

$31.99

In stock

17

WASHER, CLAW (8H8)

90214-17017-00

—

$5.74

In stock

17

WASHER, CLAW (1.0T)

90214-17018-00

1
Out of stock

18

WASHER(JN5)

92907-16100-00

—

$12.08

In stock

19

WASHER, PLATE (8H8)

90201-17713-00

1

$6.23

In stock

20

NUT

90170-16425-00

—
Out of stock

21

BELT

8K4-12612-00-00

1
Out of stock

22

PULLEY 1

8H8-12618-01-00

—

$37.14

In stock

23

AIR SHROUD, CYLINDER 1

8K4-12651-00-00

1
Out of stock

24

DAMPER, AIR SHROUD CYLINDER

8H8-12658-00-00

—

$7.34

In stock

25

DAMPER, SHROUD 2

8H8-12659-00-00

—

$4.98

In stock

26

DAMPER, AIR SHRD 4

8K4-12669-00-00

1
Out of stock

27

PIN, COTTER

91401-16030-00

1
Out of stock

28

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

29

SCREW, BINDING

98907-06016-00

—

$7.14

In stock

30

WASHER, SPRING

92907-06100-00

—
Out of stock

31

AIR SHROUD, CYLINDER 2

8H8-12652-00-00

—

$39.94

In stock

32

COVER, FAN CASE

8K4-12616-00-00

1
Out of stock

33

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

34

WASHER, SPRING

92907-06100-00

—
Out of stock

35

WASHER, PLATE (4L0)

90201-062A8-00

—

$6.23

In stock

36

LABEL, CAUTION

8K4-12628-00-00

—

$10.15

In stock
