1981 Yamaha SRX440E Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1981 Yamaha SRX440E, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

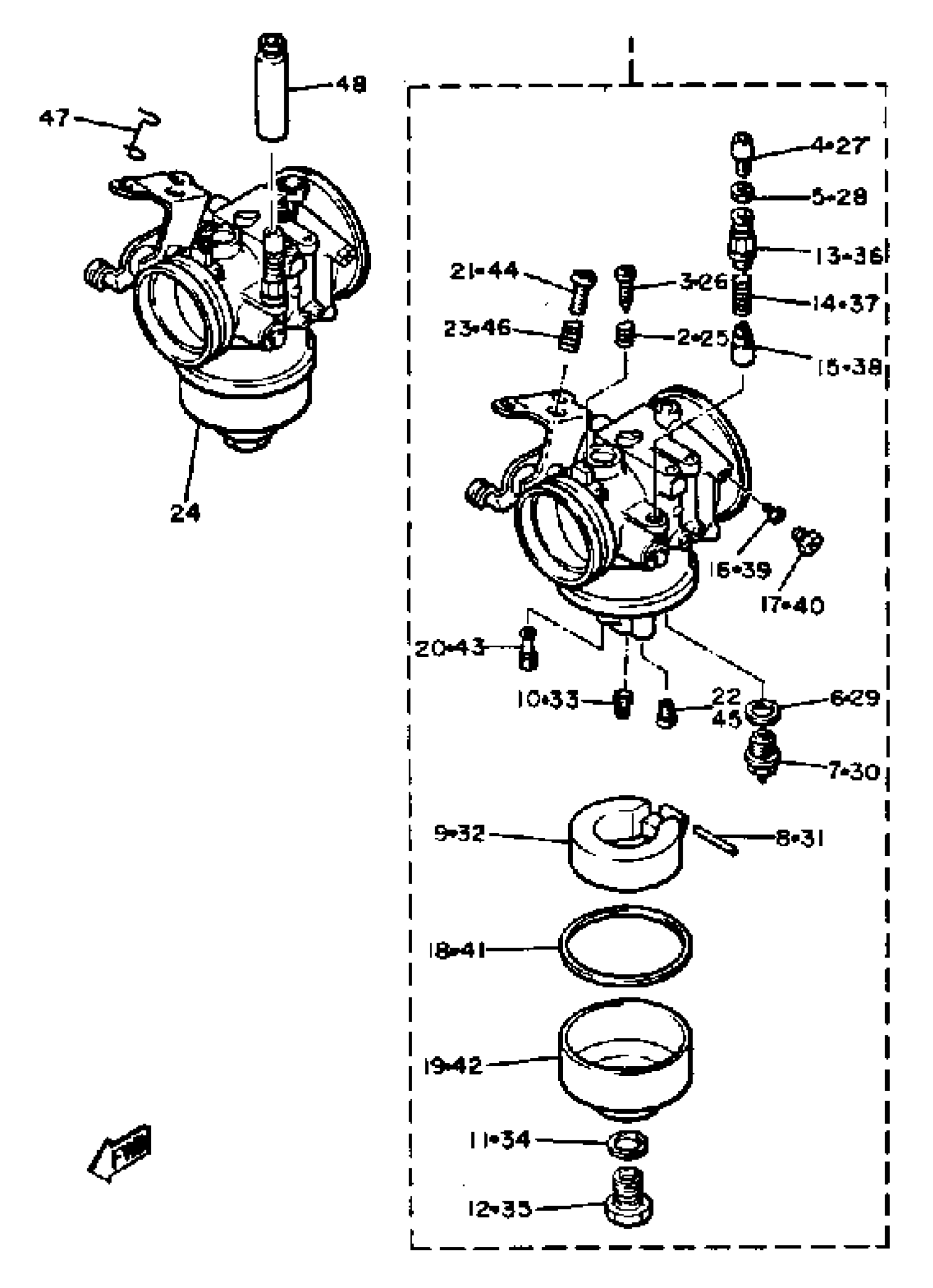

1981 Yamaha SRX440E Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

8M6-14101-00-00

1
Out of stock

2

. SPRING, AIR ADJUSTING (TJ)

8M6-14134-00-00

1
Out of stock

3

SCREW, PILOT ADJUSTING

620-14211-00-00

1

$17.41

In stock

4

CABLE ADJUST SCREW SET

12G-14106-00-00

1

$17.66

In stock

5

NUT, WIRE ADJUSTING

127-14161-00-00

1

$7.20

In stock

6

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

7

VALVE SEAT ASSY

168-14190-15-00

1

$37.21

In stock

8

PIN,FLOAT

8M6-14186-00-00

1

$9.46

In stock

9

FLOAT ASSY

8M6-14185-00-00

1

$85.35

In stock

10

JET, MAIN (#135)

3G2-14231-27-00

1
Out of stock

10

JET,MAIN(#120)

3G2-14231-24-00

1
Out of stock

10

JET, MAIN (#125)

3G2-14231-25-00

1
Out of stock

10

JET, MAIN (#130)

3G2-14231-26-A0

1

$10.06

In stock

10

JET, MAIN (#140)

3G2-14231-28-00

1
Out of stock

10

JET, MAIN (#145)

3G2-14231-29-00

1
Out of stock

10

JET, MAIN (#150)

3G2-14231-30-A0

—

$10.72

In stock

11

GASKET

286-14198-00-00

—

$7.45

In stock

12

HOLDER

8M6-14261-00-00

—

$39.83

In stock

13

CAP, PLUNGER

8G8-14174-00-00

—

$23.77

In stock

14

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

15

PLUNGER, STARTER

58E-14171-00-00

—

$28.22

In stock

16

JET,MAIN #82.5

3G2-1423A-67-00

—

$9.97

In stock

16

. SCREW

8M6-14991-00-00

1
Out of stock

17

. PILOT JET, AIR

8K2-14172-00-00

1
Out of stock

18

GASKET, FLOAT CHAMBER

8M6-14126-00-00

—

$16.37

In stock

19

BODY, FLOAT CHAMBER

8M6-14181-00-00

—

$48.26

In stock

20

JET, PILOT (# 90)

193-14142-90-A1

—

$11.08

In stock

20

JET, PILOT # 100

193-1414F-00-A1

1
Out of stock

20

. JET, PILOT #110 (8H9-14142-05) (1050)

193-1414F-10-A1

1
Out of stock

20

. JET, PILOT #115 (#115) (193-1414F-15)

193-1414F-15-A1

1
Out of stock

21

SCREW, THRTL STOP

(8M6-14121-00-00)

1
Out of stock

22

JET, MAIN #72.5

(256-14944-65-00)

1
Out of stock

22

JET, MAIN (# 95)

3G2-14231-19-00

—
Out of stock

23

. SPRING, THROTTLE STOP

143-14133-00-00

1
Out of stock

24

CARBURETOR ASSEMBLY 2

(8M6-14102-00-00)

1
Out of stock

25

. SPRING, AIR ADJUSTING (TJ)

8M6-14134-00-00

1
Out of stock

26

SCREW, PILOT ADJUSTING

620-14211-00-00

1

$17.41

In stock

27

CABLE ADJUST SCREW SET

12G-14106-00-00

1

$17.66

In stock

28

NUT, WIRE ADJUSTING

127-14161-00-00

1

$7.20

In stock

29

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

30

VALVE SEAT ASSY

168-14190-15-00

1

$37.21

In stock

31

PIN,FLOAT

8M6-14186-00-00

1

$9.46

In stock

32

FLOAT ASSY

8M6-14185-00-00

1

$85.35

In stock

33

JET, MAIN (#135)

3G2-14231-27-00

1
Out of stock

33

JET,MAIN(#120)

3G2-14231-24-00

1
Out of stock

33

JET, MAIN (#125)

3G2-14231-25-00

1
Out of stock

33

JET, MAIN (#130)

3G2-14231-26-A0

1

$10.06

In stock

33

JET, MAIN (#140)

3G2-14231-28-00

1
Out of stock

33

JET, MAIN (#145)

3G2-14231-29-00

1
Out of stock

33

JET, MAIN (#150)

3G2-14231-30-A0

—

$10.72

In stock

34

GASKET

286-14198-00-00

—

$7.45

In stock

35

HOLDER

8M6-14261-00-00

—

$39.83

In stock

36

CAP, PLUNGER

8G8-14174-00-00

—

$23.77

In stock

37

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

38

PLUNGER, STARTER

58E-14171-00-00

—

$28.22

In stock

39

. JET, MAIN #87 5

256-14944-87-00

1
Out of stock

39

. SCREW

8M6-14991-00-00

1
Out of stock

40

. PILOT JET, AIR

8K2-14172-00-00

1
Out of stock

41

GASKET, FLOAT CHAMBER

8M6-14126-00-00

—

$16.37

In stock

42

BODY, FLOAT CHAMBER

8M6-14181-00-00

—

$48.26

In stock

43

JET, PILOT (# 90)

193-14142-90-A1

—

$11.08

In stock

43

JET, PILOT # 100

193-1414F-00-A1

1
Out of stock

43

. JET, PILOT #110 (8H9-14142-05) (1050)

193-1414F-10-A1

1
Out of stock

43

. JET, PILOT #115 (#115) (193-1414F-15)

193-1414F-15-A1

1
Out of stock

44

SCREW, THRTL STOP

(8M6-14121-00-00)

1
Out of stock

45

JET, MAIN #72.5

(256-14944-65-00)

1
Out of stock

45

JET, MAIN (# 95)

3G2-14231-19-00

—
Out of stock

46

. SPRING, THROTTLE STOP

143-14133-00-00

1
Out of stock

47

CLAMP

90465-10033-00

1
Out of stock

48

BOOT

8J5-26352-00-00

1
Out of stock
