1978 Yamaha SRX440B Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1978 Yamaha SRX440B, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

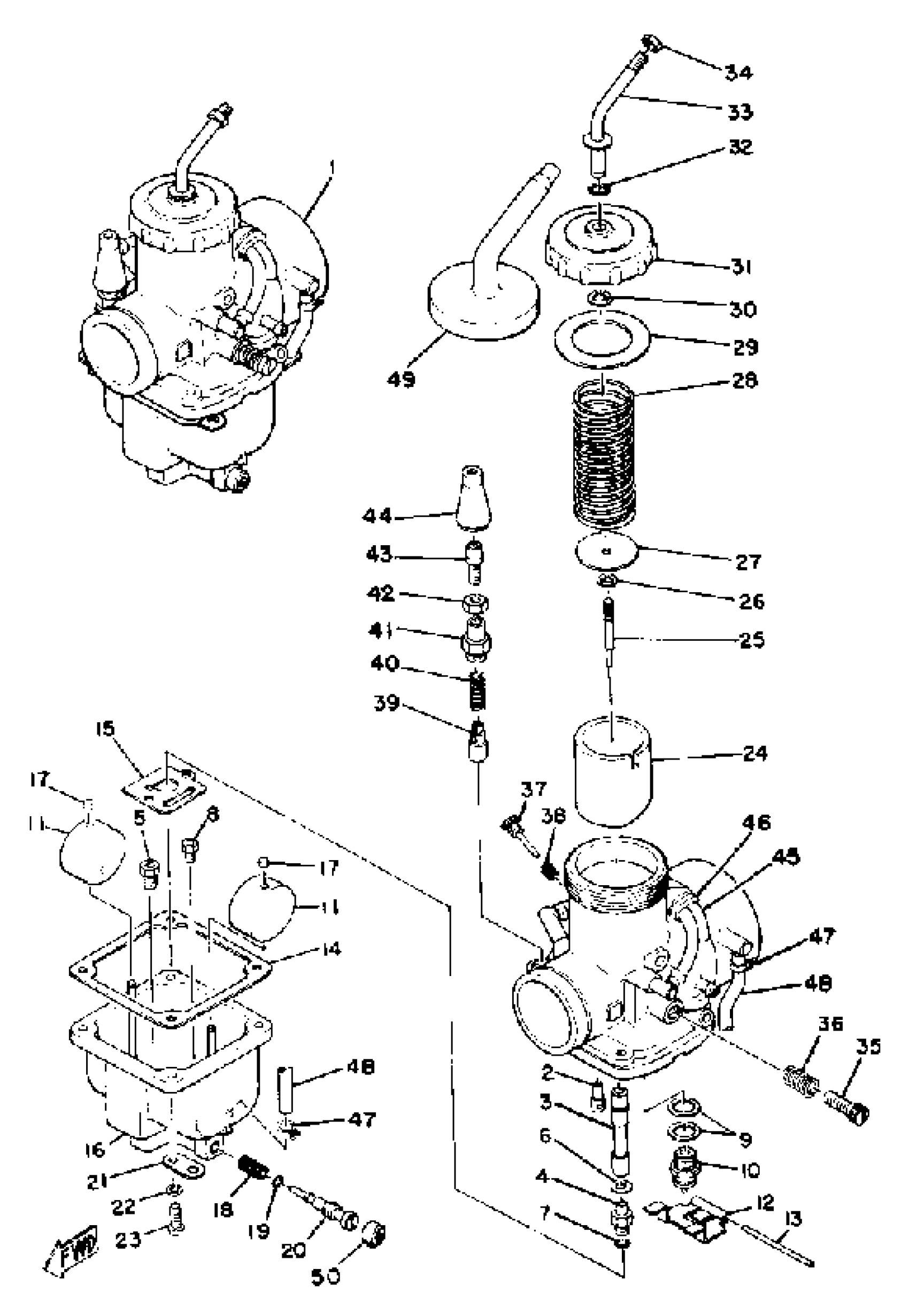

1978 Yamaha SRX440B Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

(8G9-14101-00-00)

1
Out of stock

1

CARBURETOR ASSEMBLY 2

(8G9-14102-00-00)

1
Out of stock

2

JET, PIL0T (# 30)

193-14142-30-A0

—
Out of stock

3

. NOZZLE, MAIN (0-2)

239-14141-32-00

1
Out of stock

4

. SETTER, NEEDLE JET

276-14145-00-00

1
Out of stock

5

JET, MAIN #220

137-14143-44-A1

1
Out of stock

5

JET, MAIN #250

137-14143-50-A1

—
Out of stock

5

JET, MAIN #280

137-14143-56-A0

—

$9.14

In stock

5

JET, MAIN #310

137-14143-62-A1

—
Out of stock

6

WASHER,MAIN JET

137-14153-00-00

1
Out of stock

7

O-RING

214-14147-00-00

1
Out of stock

8

JET, MAIN (# 80)

620-14231-16-00

—

$9.75

In stock

9

WASHER,VALVE SEAT

239-14195-00-00

—

$11.47

In stock

10

VALVE SEAT ASSY (1.5)

500-14190-15-00

1

$39.59

In stock

11

. FLOAT

214-14185-00-00

1
Out of stock

12

. ARM, FLOAT

363-14187-00-00

1
Out of stock

13

PIN, FLOAT

537-14186-00-00

—
Out of stock

14

GASKET, FLOAT CHAMBER BODY

363-14184-00-00

—

$20.86

In stock

15

. PLATE

510-14146-00-00

1
Out of stock

16

BODY, FLOAT CHMBR 1

(8A8-14181-00-00)

1
Out of stock

16

BODY, FLOAT CHMBR 2

(8A8-14183-00-00)

1
Out of stock

17

CAP

214-14118-00-00

—

$6.72

In stock

18

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

19

O-RING (493-CARB.)

354-14147-00-00

—

$13.06

In stock

20

SCREW, PILOT

(8A8-14923-00-00)

1
Out of stock

21

. PLATE

313-14146-00-00

1
Out of stock

22

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

23

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

24

VALVE, THROTTLE 1

(8A8-14112-20-00)

1
Out of stock

24

VALVE, THROTTLE 2

(8A8-14113-20-00)

1
Out of stock

25

. NEEDLE

275-14116-13-00

1
Out of stock

26

CLIP

3FA-14137-00-00

—

$6.80

In stock

27

SEAT, SPRING

(363-14136-00-00)

1
Out of stock

28

. SPRING, THROTTLE VALVE

363-14131-00-00

1
Out of stock

29

. GASKET

363-14126-00-00

1
Out of stock

30

CLIP

363-14137-00-00

—

$9.95

In stock

31

. TOP, MIXING CHAMBER

510-14158-00-00

1
Out of stock

32

GASKET

509-14198-00-00

—

$16.34

In stock

33

. GUIDE, CABLE

8A8-14155-00-00

1
Out of stock

34

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

35

. SCREW, THROTTLE

40T-14122-00-00

1
Out of stock

36

SPRING, THROTTLE STOP

137-14133-00-00

—

$6.15

In stock

37

AIR SCREW SET

23X-14104-00-00

—

$8.52

In stock

38

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

39

PLUNGER, STARTER

58E-14171-00-00

—

$28.22

In stock

40

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

41

CAP, PLUNGER

(8A7-14174-00-00)

1
Out of stock

42

NUT, WIRE ADJUSTING

802-14161-00-00

—

$6.65

In stock

43

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

44

CAP

8A7-14169-00-00

—

$15.80

In stock

45

PIPE, AIRVENT

(8F2-14197-00-00)

1
Out of stock

46

CLIP, PIPE

(8F2-14139-00-00)

1
Out of stock

47

CLIP, PIPE

8A7-14139-00-00

—

$6.80

In stock

48

HOSE

89A-14987-00-00

—

$12.62

In stock

49

CAP, CARBURETOR

(8A8-14471-00-00)

1
Out of stock

50

CAP

8A7-14969-00-00

1
Out of stock
