1985 Yamaha SRV (SR540J) SKI Diagram

← All diagrams

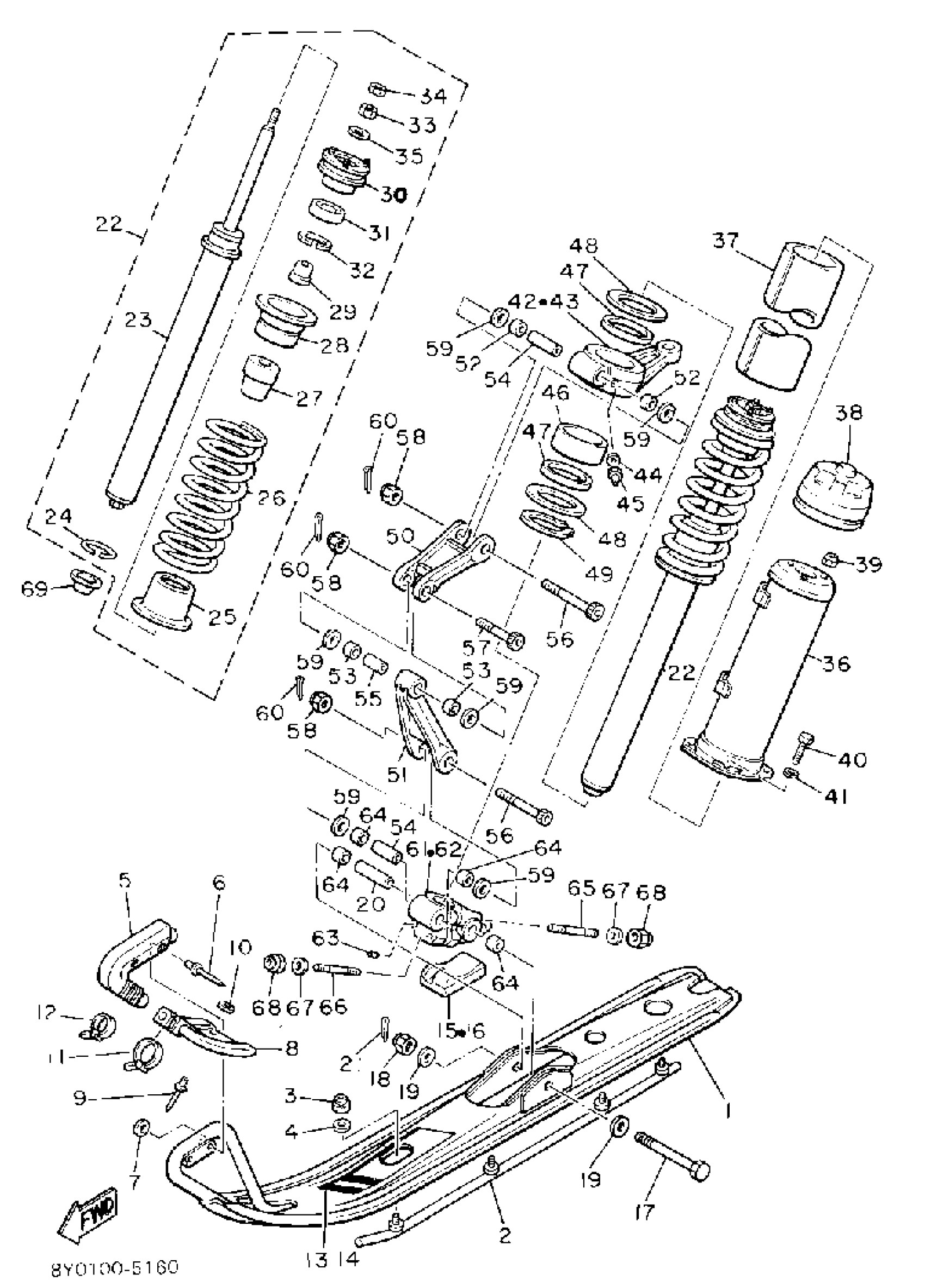

Find the part on the SKI diagram for your 1985 Yamaha SRV (SR540J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1985 Yamaha SRV (SR540J) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1

8X6-23710-00-00

1
Out of stock

2

SKI RUNNER,1

VMX-23731-01-XX

1
Out of stock

3

NUT, U

95617-08100-00

1

$6.78

In stock

4

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

5

PROTECTOR, SKI

8M6-23747-00-00

1
Out of stock

6

RIVET, BLIND

90267-40029-00

1

$6.68

In stock

7

WASHER, PLATE

90201-042E0-00

1

$6.38

In stock

8

PROTECTOR, SKI 2

8V0-23748-00-00

1
Out of stock

9

RIVET, BLIND (8V0)

90267-40110-00

1

$1.78

In stock

10

WASHER, PLATE

90201-042E0-00

1

$6.38

In stock

11

BAND

1UA-82591-00-00

1
Out of stock

12

BAND

1UA-82591-00-00

1
Out of stock

13

EMBLEM 10

81H-77365-00-00

1
Out of stock

13

EMBLEM 10 (L.H.)

8Y0-77365-00-00

1
Out of stock

14

EMBLEM 11

81H-77366-00-00

1
Out of stock

14

EMBLEM 11 (R.H.)

8Y0-77366-00-00

1
Out of stock

15

STOPPER 1

8L0-23743-01-00

1
Out of stock

16

STOPPER 2

8L0-23744-01-00

1
Out of stock

17

BOLT, WITH HOLE

90102-10040-00

1
Out of stock

18

NUT, NYLON

95707-10300-00

—

$6.68

In stock

19

WASHER(6TA)

92907-10600-00

—
Out of stock

20

COLLAR 802473690000

90387-10090-00

—

$17.48

In stock

21

PIN, COTTER

91490-20025-00

—

$1.31

In stock

22

ABSORBER ASSEMBLY 1

8L9-2376A-00-00

1
Out of stock

23

. DAMPER SUB-ASSEMBLY

8L9-22401-00-00

1
Out of stock

24

. CIRCLIP, OUTER

93440-36087-00

1
Out of stock

25

. SEAT, SPRING 2

8L9-23777-00-00

1
Out of stock

26

SPRING, COMPRESSION (8L9)

90501-75612-00

—

$38.49

In stock

27

. BUMP, STOP

8L0-22493-00-00

1
Out of stock

28

PLATE, BACK UP

8AB-23788-00-00

1
Out of stock

29

. COLLAR

90387-100A5-00

1
Out of stock

30

. HOLDER, BEARING

8L0-2376H-00-00

1
Out of stock

31

BEARING(3DL)

93306-20226-00

—

$33.15

In stock

32

CIRCLIP(47Y)

99009-35500-00

—

$6.17

In stock

33

. NUT

90170-08220-00

1
Out of stock

34

NUT(6L2)

95333-08600-00

—

$3.20

In stock

35

WASHER, PLATE (4W3)

90201-086A3-00

—

$6.29

In stock

36

HOLDER, ABSORBER

8L9-2376J-00-00

1
Out of stock

37

PROTECTOR

8L0-2376R-00-00

—

$6.58

In stock

38

PROTECTOR 3

8M6-77553-00-00

1
Out of stock

39

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

40

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

41

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

42

ARM, OUTSIDE 1

8U7-23851-00-00

1
Out of stock

43

ARM, OUTSIDE 2

8U7-23852-00-00

1
Out of stock

44

WASHER, PLATE (8U7)

90201-067F9-00

—

$2.78

In stock

45

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

46

—

$33.18

In stock

47

OIL SEAL (8U7)

93109-53036-00

—

$10.34

In stock

48

WASHER, PLATE(8W1)

90201-535H6-00

—

$3.78

In stock

48

WASHER, PLATE (8L9)

90201-536A1-00

—

$3.66

In stock

49

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock

50

ARM, FRONT 1

8L0-2382E-01-00

—

$35.28

In stock

51

ARM, FRONT 2

8L0-2382F-00-00

—

$36.58

In stock

52

—

$9.15

In stock

53

—

$9.29

In stock

54

COLLAR(89A)

90387-101Y9-00

—

$20.45

In stock

55

COLLAR (8L0)

90387-100A4-00

—

$5.62

In stock

56

BOLT, WITH HOLE (8L0)

90102-10039-00

—

$10.38

In stock

57

BOLT, WITH HOLE

90102-10038-00

1
Out of stock

58

NUT, NYLON

95707-10300-00

—

$6.68

In stock

59

WASHER PLATE 626441260000

90202-14037-00

—
Out of stock

60

PIN, COTTER

91490-20025-00

—

$1.31

In stock

61

BRACKET, 1 (L.H)

8L9-2376E-00-00

1
Out of stock

62

BRACKET 2 (R.H)

8L9-2377E-00-00

1
Out of stock

63

BOLT, SET (8K2)

90113-06039-00

—

$6.97

In stock

64

—

$9.15

In stock

65

BOLT, STUD

90116-08323-00

1
Out of stock

66

BOLT, STUD 3

95617-08640-00

—

$3.98

In stock

67

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

68

NUT, NYLON

95717-08300-00

—

$2.57

In stock

69

CAP 1

8L0-23741-00-00

1
Out of stock
