1984 Yamaha SRV (SR540H) Shroud - Windshield Diagram

← All diagrams

Find the part on the Shroud - Windshield diagram for your 1984 Yamaha SRV (SR540H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

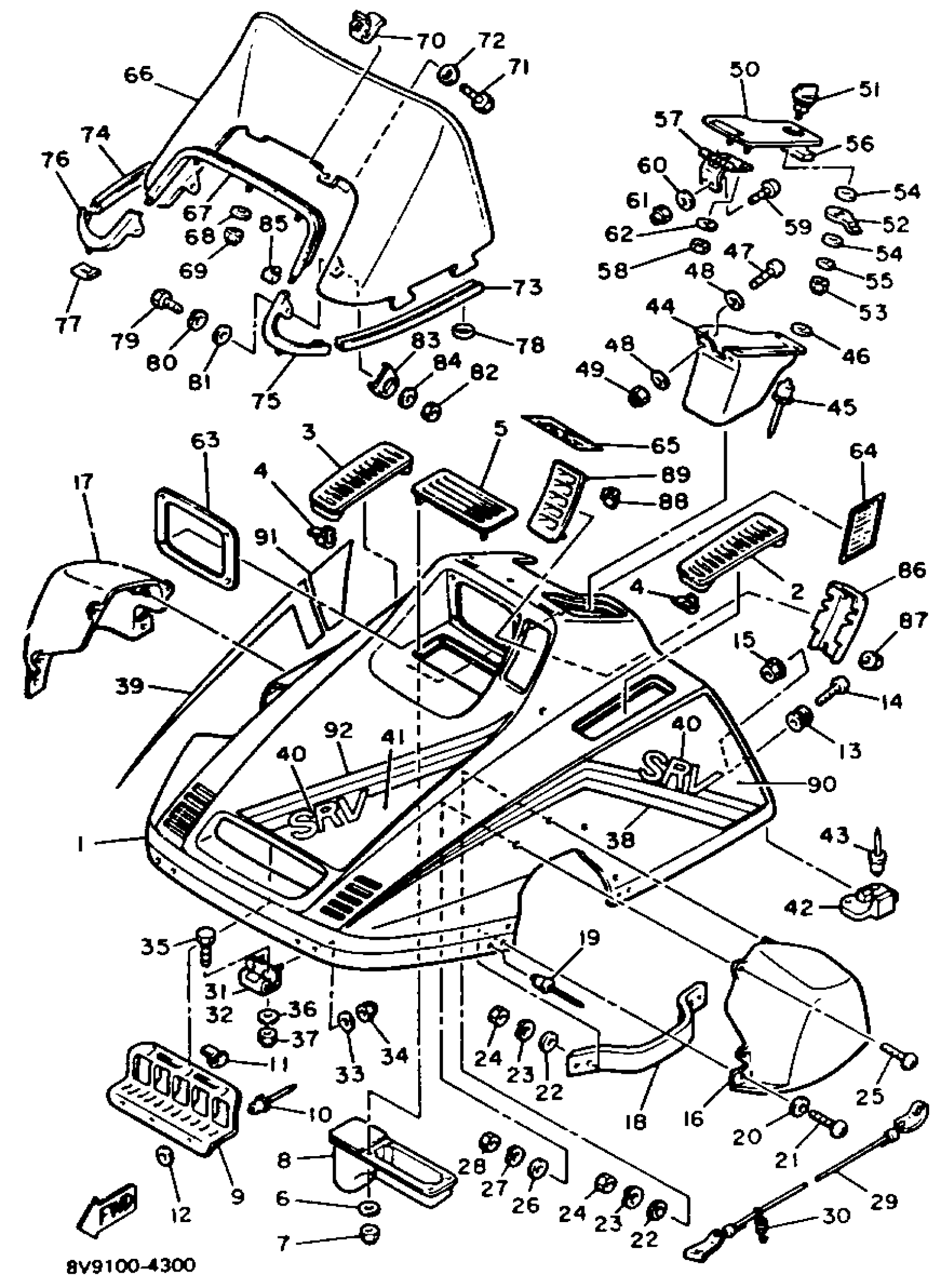

1984 Yamaha SRV (SR540H) Shroud - Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

8V9-W7711-01-00

1
Out of stock

2

LOUVER 3

8L9-77133-00-00

1
Out of stock

3

LOUVER 4

8L9-77134-00-00

1
Out of stock

4

CLIP

90468-05094-00

1
Out of stock

5

LOUVER 5 (83W-77109-00)

8L9-77109-00-00

1
Out of stock

6

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

7

NUT, NYLON

95707-05300-00

1

$2.74

In stock

8

INSULATOR

8K4-7712E-00-00

1
Out of stock

9

DUCT

8K4-77194-00-00

1
Out of stock

10

RIVET, BLIND (8H4)

90267-48053-00

1

$2.31

In stock

11

CLIP(80V)

90468-05176-00

—

$14.92

In stock

12

WASHER, PLATE

90201-04027-00

1
Out of stock

13

. HOLDER, LATCH

8M6-77175-00-00

1

$12.72

In stock

14

SCREW, BINDING

98907-06030-00

1

$5.94

In stock

15

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

16

HOOD 1

8L0-77121-00-00

1
Out of stock

17

HOOD 2

8L0-77122-00-00

1
Out of stock

18

STAY 1

8L0-77125-00-00

1
Out of stock

19

RIVET (856)

90267-48014-00

—
Out of stock

20

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

21

SCREW, BINDING (8J0)

90154-05005-00

—
Out of stock

22

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

23

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

24

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

25

SCREW, BINDING

98907-06016-00

—

$7.14

In stock

26

WASHER, PLATE

90201-06M08-00

1
Out of stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

29

STOPPER, SHROUD

8K4-77118-00-00

1
Out of stock

30

CLAMP,ROD

838-77159-00-00

—

$3.49

In stock

31

HINGE ASSEMBLY

8L8-77140-00-00

1
Out of stock

32

HINGE ASSEMBLY 2

8L8-7714A-00-00

1
Out of stock

33

WASHER, PLATE

90201-067A6-00

1
Out of stock

34

NUT, NYLON

95707-06300-00

—

$3.20

In stock

35

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

36

WASHER, PLATE (4L0)

90201-062A8-00

—

$6.23

In stock

37

NUT, NYLON

95707-06300-00

—

$3.20

In stock

38

ORNAMENT 1

8V9-77163-00-00

1
Out of stock

39

ORNAMENT 2

8V9-77164-00-00

1
Out of stock

40

EMBLEM 5

(8V9-77355-00-00)

1
Out of stock

41

EMBLEM 6

8V9-77356-00-00

1
Out of stock

42

STOPPER

8K4-77188-00-00

1
Out of stock

43

RIVET, BLIND (8R6)

90267-48086-00

—

$3.49

In stock

44

LUGGAGE BOX

8K4-77391-00-00

1
Out of stock

45

RIVET, BLIND

90267-489UJ-00

1
Out of stock

46

WASHER, PLATE

90201-04027-00

1
Out of stock

47

SCREW, PAN

98517-06020-00

—
Out of stock

48

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

49

NUT, NYLON

95707-06300-00

—

$3.20

In stock

50

COVER, LUGGAGE BOX

8V9-77392-00-00

1
Out of stock

51

KNOB

8L9-77324-00-00

1
Out of stock

52

LEVER, ARM FITTING

8K4-77328-00-00

1
Out of stock

53

NUT, NYLON

95707-05300-00

1

$2.74

In stock

54

WASHER, PLAIN(735)

90201-10119-00

—
Out of stock

55

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

56

DAMPER 2

8K4-77374-00-00

1
Out of stock

57

HINGE ASSEMBLY

8K4-77470-00-00

1
Out of stock

58

NUT, CAP

95307-05800-00

—

$5.62

In stock

59

SCREW, PAN HEAD(JJ6)

98507-05016-00

—

$1.40

In stock

60

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

61

NUT, NYLON

95707-05300-00

1

$2.74

In stock

62

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

63

TRIM 1

8K4-77165-00-00

1
Out of stock

64

INDICATOR 3

8U7-77743-00-00

1
Out of stock

65

LABEL, warning 1

8U7-77761-00-00

1
Out of stock

66

WINDSHIELD (8L0-77210-00)

8L0-77210-00-XX

1
Out of stock

67

TRIM, LOWER

8L0-77214-00-00

1
Out of stock

68

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

69

NUT, NYLON

95707-05300-00

1

$2.74

In stock

70

BRACKET, WNDSHLD R

8K4-77222-00-00

1
Out of stock

71

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

72

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

73

TRIM 3

8L0-77215-00-00

1
Out of stock

74

TRIM 4

8L0-77216-00-00

1
Out of stock

75

TRIM 5

8L0-77225-00-00

1
Out of stock

76

TRIM 6

8L0-77226-00-00

—

$62.00

In stock

77

NUT, SPRING(8AJ)

90183-05068-00

—

$7.46

In stock

78

FASTNER

82H-77223-00-00

—

$7.63

In stock

79

BOLT, HEXAGON

97313-05016-00

1
Out of stock

80

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

81

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

82

NUT, CAP

95307-05800-00

—

$5.62

In stock

83

WASHER, SPECIAL

8L9-77116-00-00

1
Out of stock

84

WASHER, PLATE

90201-06045-00

—

$6.18

In stock

85

CLAMP 2

8L0-77136-00-00

1
Out of stock

86

PLATE 1

8V8-77185-00-00

1
Out of stock

87

NUT, FLANGE

95707-04500-00

—

$6.68

In stock

88

CLIP

90468-05094-00

1
Out of stock

89

LOUVER 6

8V9-77108-00-00

1
Out of stock

90

ORNAMENT 3

8V9-77169-00-00

1
Out of stock

91

ORNAMENT 4

8V9-77113-00-00

1
Out of stock

92

EMBLEM 7

8V9-77357-00-00

1
Out of stock
