1980 Yamaha SR500G (SR500G) Speedometer - Tachometer Diagram

← All diagrams

Find the part on the Speedometer - Tachometer diagram for your 1980 Yamaha SR500G (SR500G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

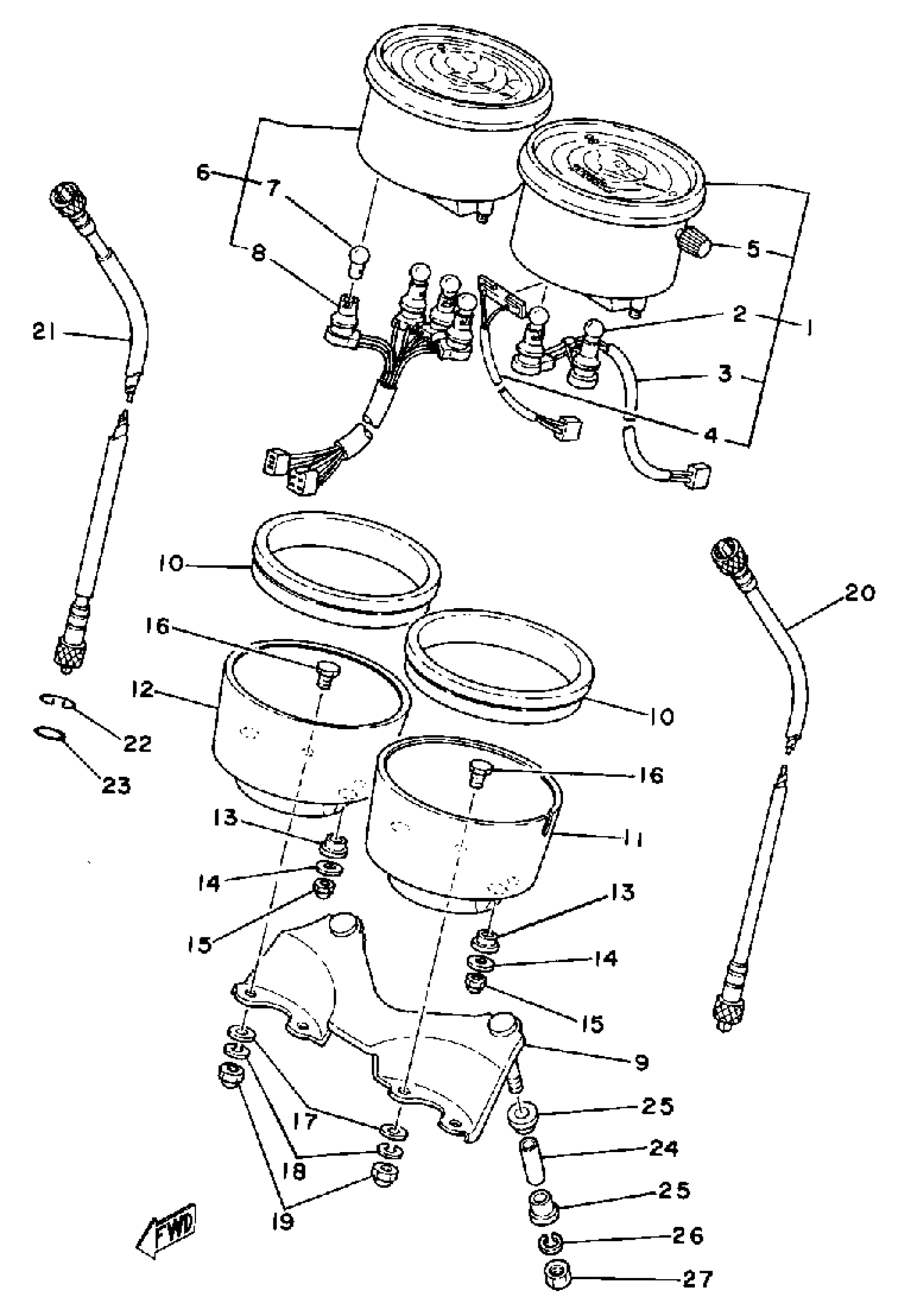

1980 Yamaha SR500G (SR500G) Speedometer - Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY

(3H1-83570-A1-00)

1
Out of stock

2

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

3

SOCKET, METER

(3H1-83536-00-00)

1
Out of stock

4

SENDER

(2J2-83556-00-00)

1
Out of stock

5

KNOB, TRIP METER

4SV-83578-00-00

1
Out of stock

6

TACHOMETER ASSEMBLY

(3H1-83540-00-00)

1
Out of stock

7

BULB (12V-3.4W)

123-83516-21-00

1

$4.10

In stock

8

SOCKET CORD ASSEMBLY

(3H1-83520-00-00)

1
Out of stock

9

BRACKET, METER

2J2-83519-00-00

1
Out of stock

10

UNAVAILABLE IN PRICE BOOK

3H3-83513-01-00

1
Out of stock

11

COVER, SPEEDOMETER

2J2-83507-00-00

1
Out of stock

12

COVER, TACHOMETER

2J2-83508-00-00

1
Out of stock

13

DAMPER, METER COVER FITTING

584-83523-00-00

—
Out of stock

14

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

15

NUT (CROWN)

95303-05800-00

1
Out of stock

16

BOLT

584-83546-00-00

—
Out of stock

17

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

NUT (J17)

95380-06800-00

—

$6.74

In stock

20

SPEEDOMETER CABLE ASSY

16M-83550-01-00

—
Out of stock

21

TACHOMETER CABLE ASSY

2J2-83560-10-00

—
Out of stock

22

RING, STOP

102-25137-00-00

—
Out of stock

23

O-RING (26H)

93210-14579-00

—

$5.69

In stock

24

COLLAR (2J2)

90387-06676-00

—

$2.83

In stock

25

DAMPER

1JK-83541-00-00

—
Out of stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock
