1994 Yamaha Super JET (SJ700S) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1994 Yamaha Super JET (SJ700S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

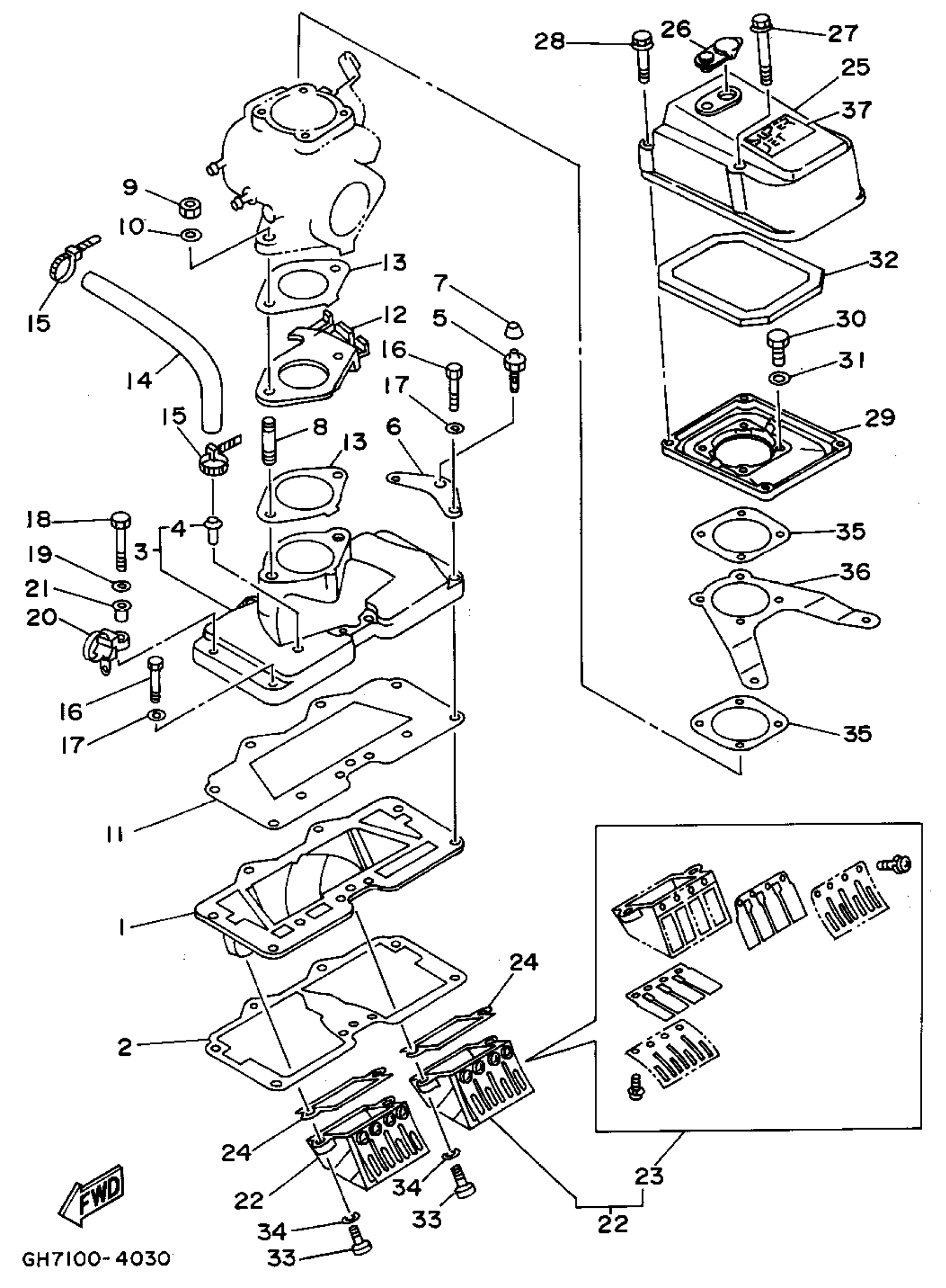

1994 Yamaha Super JET (SJ700S) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MANIFOLD 1

61X-13641-01-94

1
Out of stock

2

GASKET

61X-13566-A1-00

1

$12.99

In stock

3

MANIFOLD, INTAKE

61X-13555-01-8P

1
Out of stock

4

. PIPE, JOINT 4

652-24461-00-00

1

$4.74

In stock

5

NIPPLE, GREASE

61L-5169A-00-00

1

$9.22

In stock

6

PLATE

61L-14243-00-00

1
Out of stock

7

CAP, GREASE NIPPLE

663-45119-01-00

1

$1.86

In stock

8

BOLT, STUD

90116-08M14-00

1

$5.53

In stock

9

NUT (661)

95380-08600-00

1

$6.23

In stock

10

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

11

GASKET

61X-13563-A1-00

1
Out of stock

12

PLATE

6M6-14527-02-94

1
Out of stock

13

GASKET, MANIFOLD

6M6-13556-A1-00

1

$6.00

In stock

14

HOSE (L400)

90445-10M43-00

1

$5.88

In stock

15

CLAMP

90465-10098-00

1

$2.24

In stock

16

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

17

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

18

BOLT, HEXAGON

97080-06045-00

—

$4.13

In stock

19

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

20

CLAMP

90465-12M53-00

1

$5.08

In stock

21

COLLAR

90387-06M05-00

1

$7.12

In stock

22

REED VALVE ASSY

61X-13610-01-00

1
Out of stock

23

. REED SET

61X-W0004-00-00

1
Out of stock

24

. GASKET, VALVE SEAT

61X-13621-A0-00

1
Out of stock

25

COVER, CARBURETOR 1

61X-14283-01-00

1

$42.99

In stock

26

GROMMET

6K8-14435-00-00

1

$11.49

In stock

27

BOLT, WITH WASHER

90119-05M02-00

1

$3.16

In stock

28

BOLT, WITH WASHER

90119-05M01-00

1
Out of stock

29

COVER, CARBURETOR 2

6M6-14284-00-8P

1
Out of stock

30

BOLT(7U8)

97080-06020-00

1
Out of stock

31

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

32

ELEMENT, AIR CLEANER

6M6-14451-00-00

1
Out of stock

33

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

34

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

35

GASKET, AIR COOLER COVER 1

6M6-13674-A1-00

1

$5.08

In stock

36

PLATE

6R7-14255-00-00

1
Out of stock

37

EMBLEM

6R7-1441K-00-00

1
Out of stock
