1996 Yamaha Super JET (SJ700AU) Engine Hatch Diagram

← All diagrams

Find the part on the Engine Hatch diagram for your 1996 Yamaha Super JET (SJ700AU), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

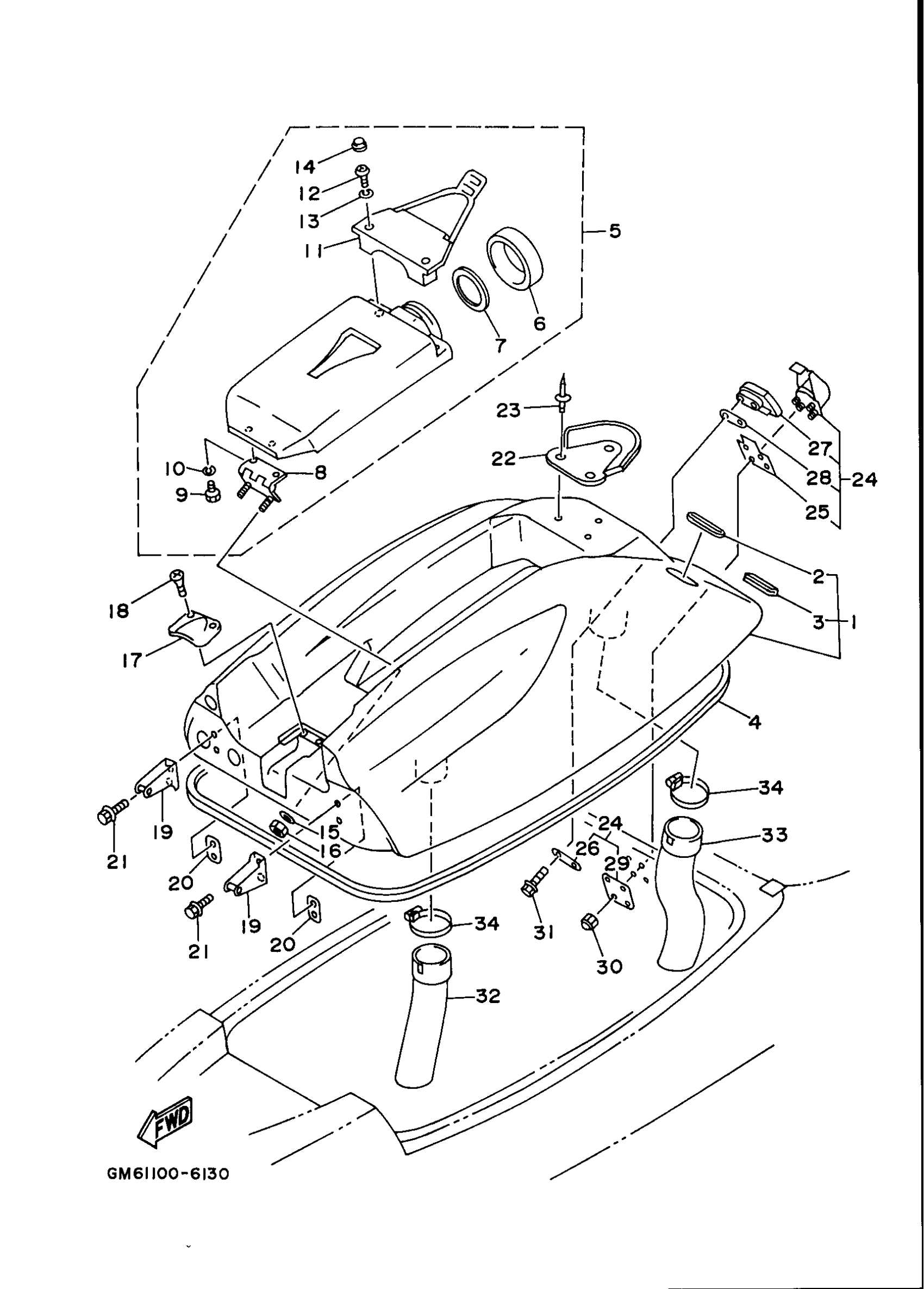

1996 Yamaha Super JET (SJ700AU) Engine Hatch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ENGINE HATCH COMP.

GM6-6516A-01-P0

1
Out of stock

2

. TRIM, HATCH 2

FX1-65116-00-00

1
Out of stock

3

. TRIM 1

GM6-6516C-00-00

1

$3.69

In stock

4

PACKING

GM6-62664-01-00

1

$170.62

In stock

5

CASE ASSEMBLY 1

FX1-6591A-00-00

1
Out of stock

6

. CAP, CASE

EW2-65912-00-00

1

$23.99

In stock

7

. PACKING, CASE

EW2-65913-00-00

1

$6.00

In stock

8

HINGE, LID

FX1-6517D-00-00

1
Out of stock

9

BOLT, HEXAGON DEEP RECESS

97D95-06014-00

1

$1.35

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

BAND,CASE

FX1-6591K-00-00

1

$103.49

In stock

12

SCREW, PAN HEAD

98580-06016-00

1

$2.90

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

CAP

FX1-6514F-00-00

1

$10.49

In stock

15

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

16

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

17

PLATE, HATCH (FL1)

A00-62858-02-00

1

$9.22

In stock

18

—

$1.82

In stock

19

STOPPER HATCH 2

GM6-65136-00-00

1

$24.99

In stock

20

PLATE, STOPPER HATCH 2

EW2-65137-00-00

1

$18.49

In stock

21

BOLT, WITH WASHER

90119-06900-00

1

$4.15

In stock

22

DAMPER, POLE

FX1-6514B-00-00

1

$105.99

In stock

23

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

24

HATCH LOCK ASSY

EW2-62840-11-00

1
Out of stock

25

. PACKING, HATCH LOCK

EW2-62845-10-00

1

$6.92

In stock

26

. PLATE, HATCH LOCK

EW2-62846-00-00

1

$5.54

In stock

27

. HOOK, HATCH LOCK

EW2-62843-00-00

1

$23.99

In stock

28

. PACKING, HOOK

EW2-62847-00-00

1

$4.62

In stock

29

. PLATE, HOOK

EW2-62848-00-00

1

$4.62

In stock

30

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

31

BOLT WITH WASHER (EW2)

90119-05923-00

—

$7.26

In stock

32

HOSE,VENTILATOR 1

GM6-6213F-00-00

1

$119.98

In stock

33

HOSE, VENTILATOR 2

EW2-62137-00-00

1

$48.49

In stock

34

—

$15.89

In stock
