2025 Yamaha SJ1050B F4R5 Engine Hatch Diagram

← All diagrams

Find the part on the Engine Hatch diagram for your 2025 Yamaha SJ1050B F4R5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

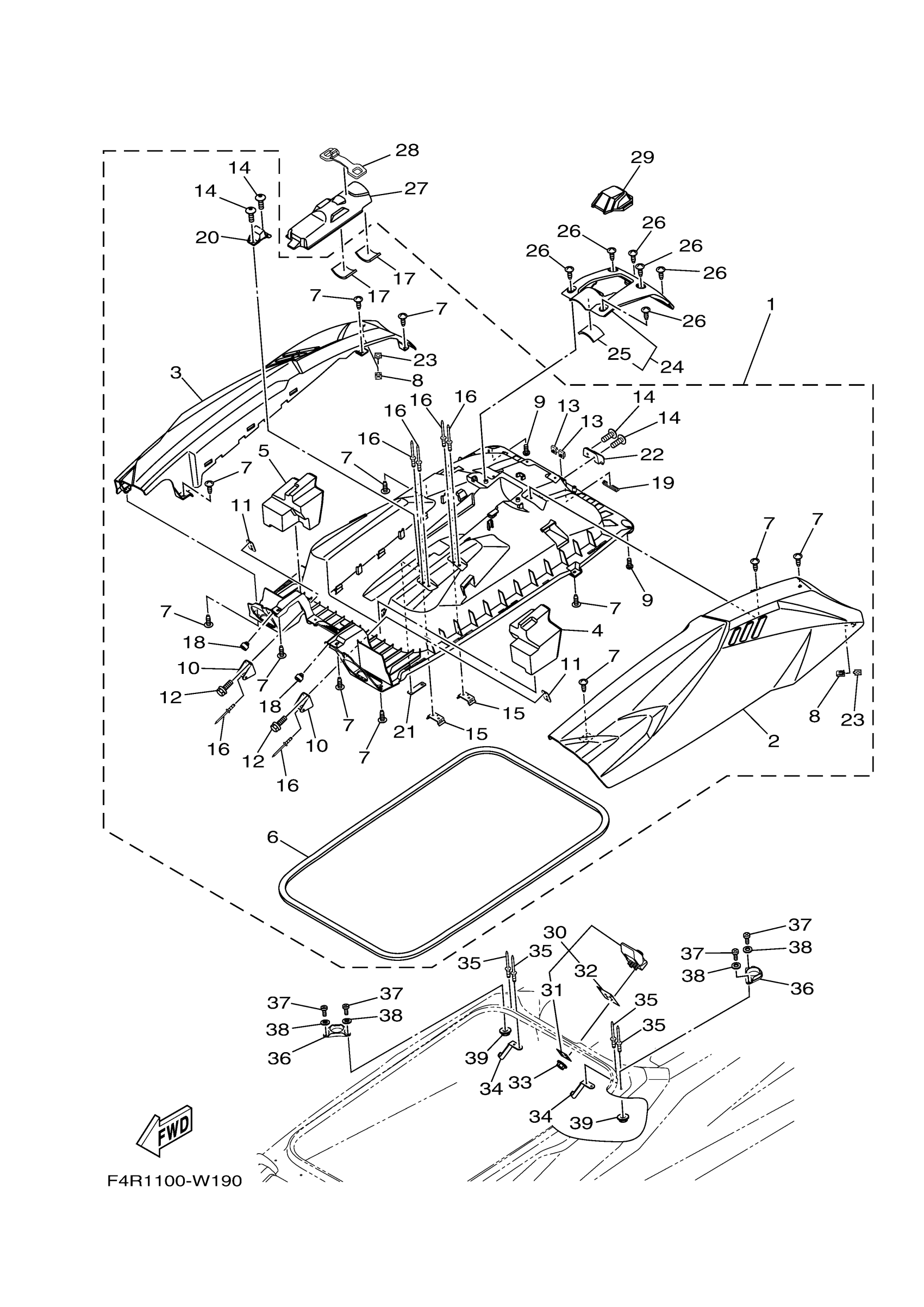

2025 Yamaha SJ1050B F4R5 Engine Hatch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ENGINE ROOM HATCH ASSY

F4R-6517A-00-P0

1

$2,097.99

In stock

2

HATCH,ENGINE ROOM

F4R-65161-00-P0

—

$480.99

In stock

3

LID, ENGINE HATCH

F4R-65171-00-P0

—

$480.99

In stock

4

. FLOTATION, HATCH 1

F4R-6514G-00-00

1
Out of stock

5

. FLOTATION, HATCH 2

F4R-6514H-00-00

1
Out of stock

6

PACKING

F4R-62664-01-00

1

$208.99

In stock

7

SCREW, TAPPING(4KY)

97780-50016-00

1
Out of stock

8

. NUT, SPRING

90183-051A5-00

1

$7.91

In stock

9

BOLT, WITH WASHER

97595-05516-00

1
Out of stock

10

STOPPER, HATCH 2

F4R-65136-00-00

—

$15.49

In stock

11

PLATE, HATCH STOPP

F4R-65137-00-00

—

$11.99

In stock

12

1

$2.46

In stock

13

NUT, SPRING(GJ3)

90183-06902-00

1

$9.14

In stock

14

BOLT

90111-06041-00

1

$6.28

In stock

15

. CLAMP

GM6-64256-00-00

1

$8.45

In stock

16

RIVET, BLIND

90267-48941-00

—

$0.92

In stock

17

PAD,HATCH 1

F4R-6517M-00-00

—

$5.08

In stock

18

STOPPER, MAIN STAND

4N0-27114-00-00

—
Out of stock

19

. TRIM 1

GM6-6516C-00-00

1

$3.69

In stock

20

STOPPER

F4R-65157-00-00

—

$6.46

In stock

21

PLATE

F4R-65193-00-00

—

$7.38

In stock

22

BRACKET

F4R-65372-00-00

—

$47.49

In stock

23

PLATE, FIX

F4R-65175-00-00

—

$5.54

In stock

24

ENGINE HATCH COVER

F4R-6516M-00-00

—

$36.49

In stock

25

PAD,HATCH 1

F4R-6517M-00-00

—

$5.08

In stock

26

SCREW

90149-05937-00

1

$1.09

In stock

27

COVER

F4R-6516W-00-00

—

$3.69

In stock

28

BAND, BOARDING LAD

F4R-65191-00-00

—

$17.99

In stock

29

DAMPER, POLE

F4R-6514B-00-00

—

$57.99

In stock

30

HATCH LOCK ASSY. 2

F4R-62840-01-00

—

$175.99

In stock

31

. PLATE, HATCH LOCK

EW2-62846-00-00

1

$5.54

In stock

32

. PACKING, HATCH LOCK

F4R-6284E-00-00

1
Out of stock

33

NUT, FLANGE

95720-05300-00

1

$1.38

In stock

34

HOOK C

F4R-6756C-00-00

—

$9.22

In stock

35

RIVET, SEALD

90267-48930-00

1

$2.31

In stock

36

PROTECTOR 1

F4R-6514M-00-00

—

$5.54

In stock

37

SCREW (FJ0)

90149-05960-00

—

$2.88

In stock

38

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

39

NUT, FLANGE

95720-05300-00

1

$1.38

In stock
