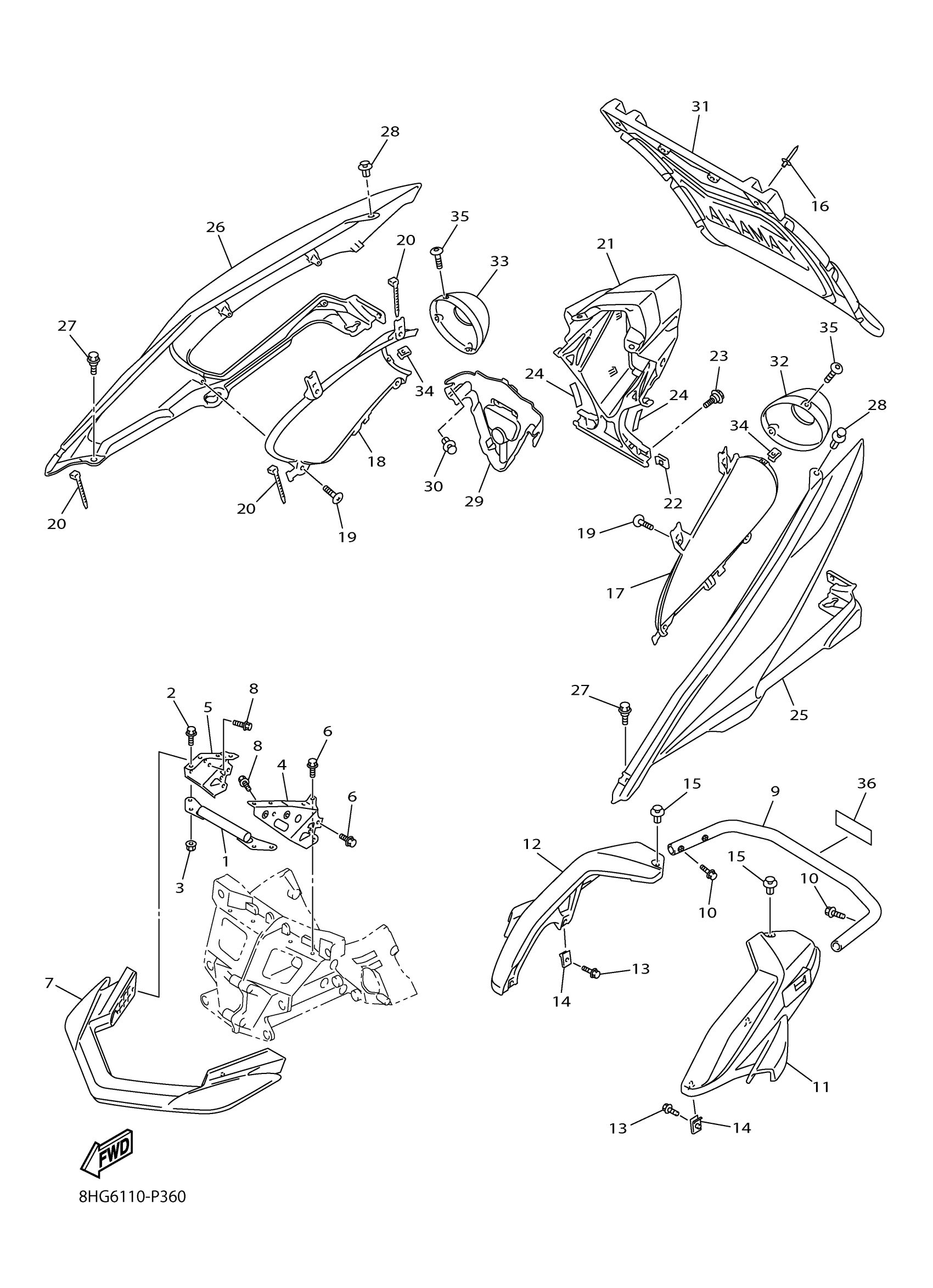

Find the part on the Bumper diagram for your 2017 Yamaha Apex (RX10HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha Apex (RX10HL) Bumper Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRKT. ,FR. FOOD

8FP-21979-00-00

1

$86.18

In stock

2

BOLT, FLANGE

95817-06014-00

—

$2.15

In stock

3

NUT, FLANGE

95702-06500-00

1

$1.98

In stock

4

BRACKET, FRONT

8FA-21949-00-00

1

$59.08

In stock

5

BRACKET, FRONT BUMPER

8FA-21959-00-00

1

$51.74

In stock

6

BOLT, FLANGE

95814-08016-00

1

$6.68

In stock

7

BUMPER, FRONT 1

8FA-77511-01-00

1

$237.55

In stock

8

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

9

BUMPER, REAR 1

8HG-77541-00-00

—

$131.62

In stock

10

BOLT, FLANGE(8AB)

95817-08020-00

1

$7.00

In stock

11

BUMPER, REAR 2

8HG-77542-00-00

—

$32.57

In stock

12

BUMPER, REAR 3

8HG-77543-00-00

—

$32.57

In stock

13

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

14

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

15

RIVET

90269-08006-00

1

$2.72

In stock

16

RIVET, BLIND

90267-47200-00

—
Out of stock

17

PROTECTOR 1

8HG-77551-00-P0

—

$64.45

In stock

18

PROTECTOR 2

8HG-77552-00-P0

—

$64.45

In stock

19

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

20

CLAMP (6E5)

90465-13M11-00

—

$5.72

In stock

21

COVER, TAILLIGHT

8HG-84516-00-00

—

$76.00

In stock

22

NUT, SPRING

90183-06100-00

—
Out of stock

23

BOLT

90109-06220-00

—

$7.43

In stock

24

DAMPER

8HG-77588-00-00

—

$1.91

In stock

25

COVER, TAIL 1

8HG-2471K-00-00

—

$88.46

In stock

26

COVER, TAIL 2

8HG-2472K-00-00

—

$93.49

In stock

27

BOLT

90109-06220-00

—

$7.43

In stock

28

RIVET

90269-08006-00

1

$2.72

In stock

29

BRACKET, TAILLIGHT

8HG-2117E-00-00

—

$15.95

In stock

30

RIVET

90269-08006-00

1

$2.72

In stock

31

FLAP

8GT-K7595-00-00

1
Out of stock

32

CAP

8HG-77517-00-00

—

$25.20

In stock

33

CAP

8HG-77517-10-00

—

$59.63

In stock

34

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

35

BOLT

90111-05003-00

—

$6.17

In stock

36

LABEL, WARNING 5

8JT-77765-E0-00

—

$5.40

In stock
