1970 Yamaha RT1 (RT1M) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1970 Yamaha RT1 (RT1M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

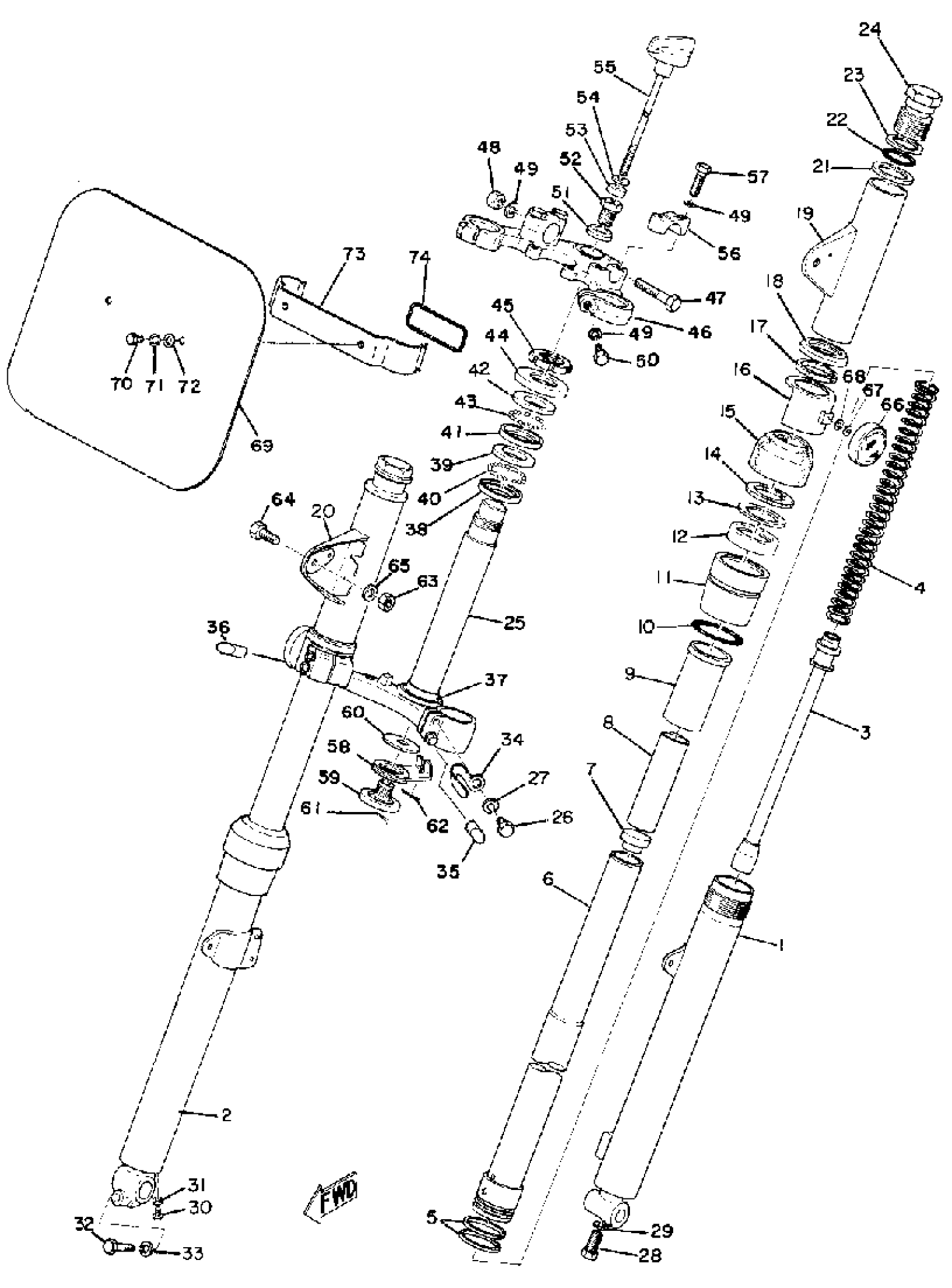

1970 Yamaha RT1 (RT1M) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY

(275-23100-60-42)

1
Out of stock

1

TUBE, OUTER 1

(275-23126-60-35)

1
Out of stock

1

FRONT FORK ASSEMBLY

(284-23100-00-35)

1
Out of stock

2

TUBE, OUTER 2

(275-23136-60-35)

1
Out of stock

3

CYLINDER, FRTFRK

(264-23170-61-00)

1
Out of stock

4

. SPRING, FRONT FORK

214-23141-00-00

1
Out of stock

5

RING, PISTON FRTFRK

(275-23157-60-00)

1
Out of stock

6

TUBE, INNER 1

(275-23124-60-00)

1
Out of stock

7

SEAT, SPRING UPPER

(214-23142-00-00)

1
Out of stock

8

SPACER

(264-23118-60-00)

1
Out of stock

9

METAL, SLIDE 1

(275-23125-60-00)

1
Out of stock

10

. O-RING

156-23147-00-00

1
Out of stock

11

OUTER NUT

(256-23150-60-00)

1
Out of stock

12

OIL SEAL

584-23145-50-00

1

$52.72

In stock

13

. SEAL, DUST

292-23144-00-00

1
Out of stock

14

WASHER, FELT

(214-23165-00-00)

1
Out of stock

15

. SEAL, DUST

292-23144-00-00

1
Out of stock

16

COVER, OUTER 1

(275-23122-60-00)

1
Out of stock

17

. GASKET (LAMP STAY)

291-23163-61-00

1
Out of stock

18

. GUIDE, COVER LOWER

447-23116-52-00

1
Out of stock

19

COVER, UPPER 1

(214-23121-01-33)

1
Out of stock

20

COVER, UPPER 2

(214-23131-01-33)

1
Out of stock

21

GUIDE, COVER UPPER

(214-23115-00-00)

1
Out of stock

22

. GASKET

214-23114-00-00

1
Out of stock

23

WASHER, CAP

(214-23112-00-00)

1
Out of stock

24

BOLT, CAP

(264-23111-60-00)

1
Out of stock

25

UNDER BRACKET

(291-23340-30-33)

1
Out of stock

26

BOLT, AXLE HOLDER

18G-23128-00-00

—

$7.77

In stock

27

WASHER, IN.TOOTH

(92901-08300-00)

1
Out of stock

28

BOLT,SOCKET

91314-08020-00

—

$6.17

In stock

29

GASKET

(214-23158-00-00)

1
Out of stock

30

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

31

GASKET, DRAIN PLUG

122-23129-00-00

—

$6.37

In stock

32

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

33

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

34

HOLDER, CABLE 1

(256-23318-60-00)

1
Out of stock

35

STAY, PLATE FTNG 1

(263-21581-00-00)

1
Out of stock

36

STAY, PLATE FTNG 2

(263-21591-00-00)

1
Out of stock

37

SEAL, DUST

164-23462-00-00

—

$6.42

In stock

38

RACE, BALL 1

B6E-23411-00-00

—

$7.02

In stock

39

RACE, BALL 2

B6E-23412-00-00

—

$9.71

In stock

40

BALL

93501-04011-00

—
Out of stock

41

RACE, BALL 1

BP2-23411-00-00

—

$8.40

In stock

42

RACE, BALL 2

BP2-23412-00-00

—

$5.71

In stock

43

BALL

93503-16003-00

—

$2.14

In stock

44

COVER, BALL RACE

122-23416-00-00

—

$6.40

In stock

45

NUT

90179-25004-00

—

$20.78

In stock

46

CROWN, HANDLE

(275-23435-00-33)

1
Out of stock

46

CROWN, HANDLE

(275-23435-02-33)

1
Out of stock

47

BOLT

97013-08045-00

—
Out of stock

48

NUT, CROWN

95303-08800-00

—

$7.52

In stock

49

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

50

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

51

WASHER, SPECIAL SHAPE

90209-14022-00

1
Out of stock

52

BOLT

90101-14113-00

1
Out of stock

53

WASHER, PLATE 1412342700

90202-06008-00

—

$3.91

In stock

54

WASHER, PLATE

90201-06061-00

1
Out of stock

55

SHAFT, DAMPER

(214-23419-01-00)

1
Out of stock

56

HOLDER, HANDLE UPR

(315-23441-00-93)

1
Out of stock

57

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

58

PLATE, DAMPER 2

(214-23422-01-00)

1
Out of stock

59

PLATE, DAMPER 1

(214-23421-02-00)

1
Out of stock

60

PLATE, DAMPER 3

(214-23423-00-00)

1
Out of stock

61

CLIP (156-83525-00)

90468-10050-00

—

$2.31

In stock

62

PIN, COTTER

91490-20025-00

—

$1.31

In stock

63

NUT(6L2)

95333-08600-00

—

$3.20

In stock

64

BOLT (682)

97013-08025-00

—

$6.80

In stock

65

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

66

REFLECTOR, FRONT 1

(233-85111-00-00)

1
Out of stock

67

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

68

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

69

PLATE, NUMBER

(263-23485-00-00)

1
Out of stock

70

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

71

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

72

WASHER, PLATE

90201-06086-00

—
Out of stock

73

STAY, PLATE

(263-23487-00-00)

1
Out of stock

74

O-RING

(93210-67057-00)

1
Out of stock
