1990 Yamaha RT180 (RT180A) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1990 Yamaha RT180 (RT180A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

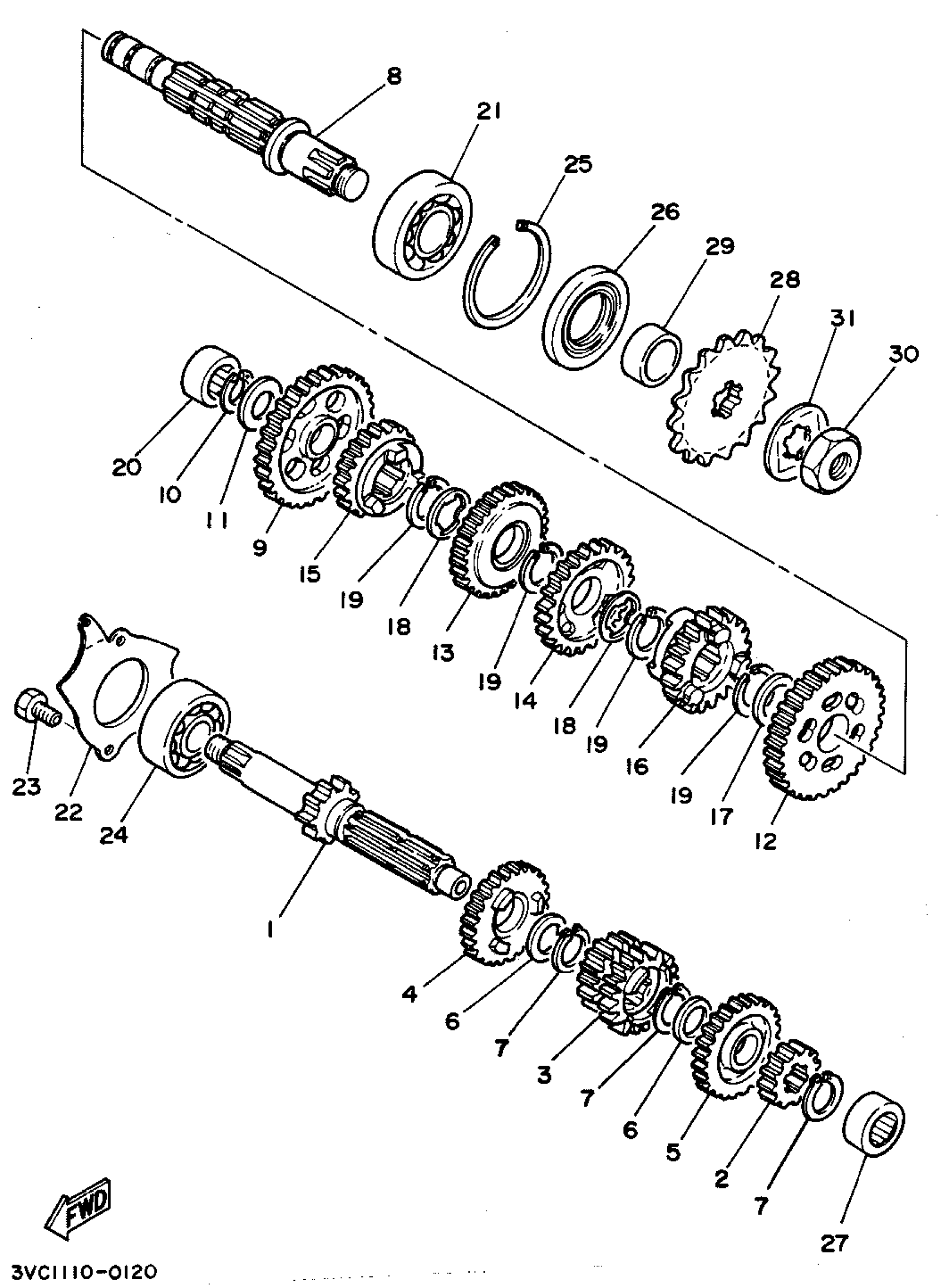

1990 Yamaha RT180 (RT180A) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

AXLE, MAIN

23K-E7411-00-00

1
Out of stock

2

GEAR, 2ND PINION

4J3-17121-00-00

—
Out of stock

3

GEAR, 3RD PINION

4J3-17131-00-00

1

$47.43

In stock

4

GEAR 5TH PINION

4J3-17151-01-00

—
Out of stock

5

GEAR, 6TH PINION

4J3-17161-00-00

—
Out of stock

6

WASHER PLATE 132172160000

90201-20266-00

1
Out of stock

7

CIRCLIP (525)

93410-20038-00

1

$2.62

In stock

8

AXLE, DRIVE

23K-E7421-00-00

1
Out of stock

9

GEAR, 1ST WHEEL

5L9-E7211-00-00

1
Out of stock

10

CIRCLIP

93440-15012-00

1
Out of stock

11

PLATE, SIDE

164-18561-00-00

1

$5.42

In stock

12

GEAR, 2ND WHEEL

23K-E7221-00-00

1
Out of stock

13

GEAR, 3RD WHEEL

4J3-17231-00-00

—

$50.82

In stock

14

GEAR, 4TH WHEEL

4J3-17241-00-00

—

$70.26

In stock

15

GEAR, 5TH WHEEL

4J3-17251-00-00

—
Out of stock

16

GEAR, 6TH WHEEL

4J3-17261-00-00

—
Out of stock

17

WASHER, PLATE (537)

90201-22555-00

—
Out of stock

18

WASHER (537)

90209-18135-00

—
Out of stock

19

CIRCLIP

93440-20800-00

1
Out of stock

20

BEARING, CYLINDRICAL(2TV)

93311-31567-00

—
Out of stock

21

BEARING (6304YA1-9TC4)

93306-30442-00

—

$62.26

In stock

22

PLATE, BEARING COVER

1W1-17471-01-00

—

$5.32

In stock

23

BOLT (661)

97013-06012-00

—

$4.71

In stock

24

BEARING(4HM)

93306-30317-00

—

$33.54

In stock

25

. CIRCLIP

93450-52010-00

1
Out of stock

26

OIL SEAL (28X52X6-137)

93102-28023-00

—

$14.64

In stock

27

BEARING, CYLINDRICAL(2TV)

93311-31567-00

—
Out of stock

28

SPROCKET, DRIVE (14T)

2H3-E7461-40-00

1
Out of stock

29

COLLAR, DISTANCE

2H3-E7462-00-00

1
Out of stock

30

NUT,SPEC'L SHAPE

90179-16018-00

—

$11.26

In stock

31

WASHER, LOCK (1L8)

90215-16127-00

—

$8.91

In stock
