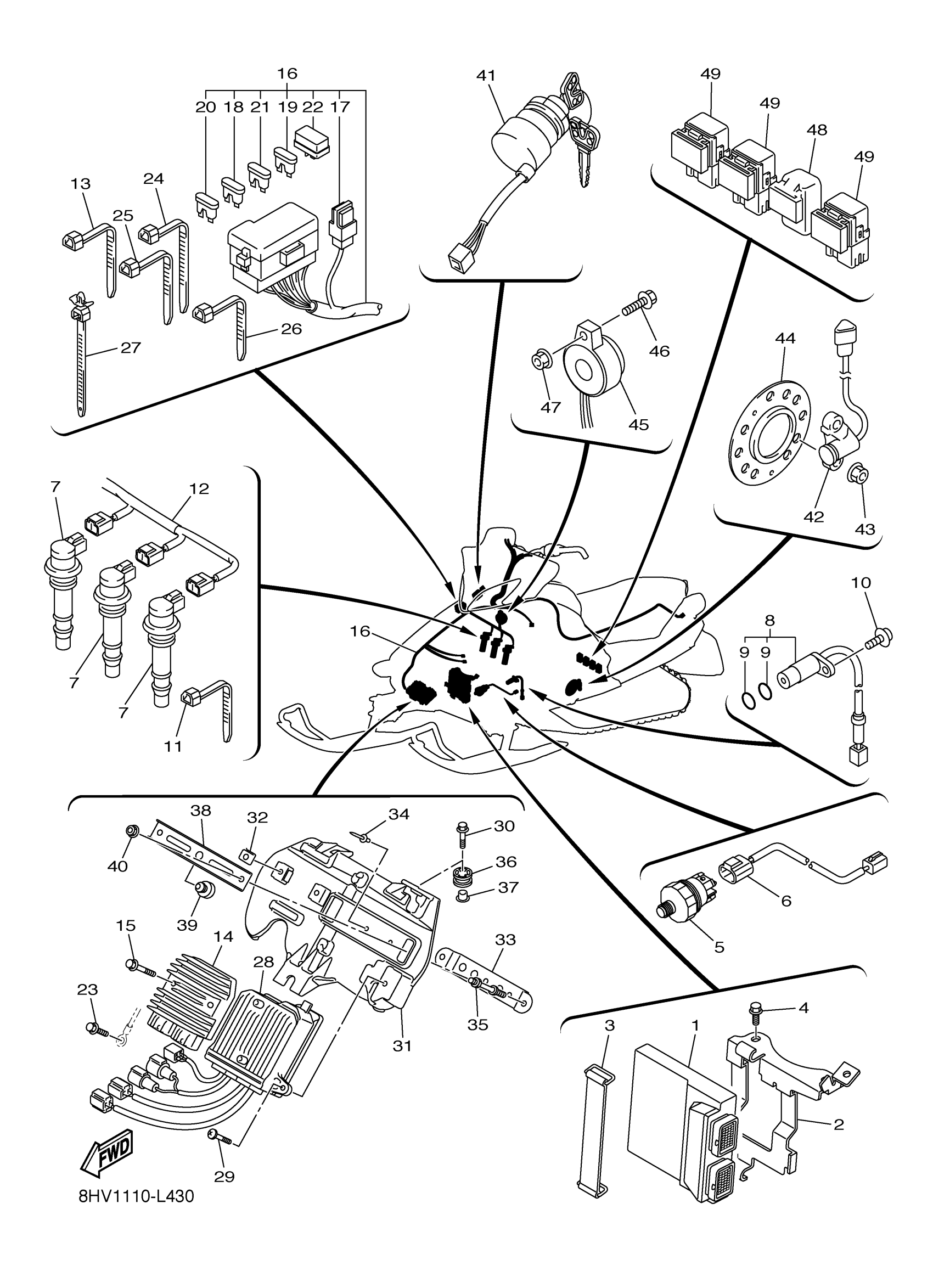

Find the part on the Electrical 1 diagram for your 2012 Yamaha Vector LTX (RS90PLTBR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Vector LTX (RS90PLTBR) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ENGINE CONTROL UNIT ASSY

8HV-8591A-00-00

1
Out of stock

2

BRACKET, UNIT

8HF-85991-00-00

—

$20.11

In stock

3

BAND, BATTERY

2T4-82131-00-00

1
Out of stock

4

BOLT, FLANGE

95812-06010-00

1

$2.75

In stock

5

OIL PRESSURE SWITCH

8FP-82504-01-00

1

$57.01

In stock

6

WIRE, SUB-LEAD

8GL-82318-00-00

1

$23.40

In stock

7

IGNITION COIL ASSY

8ES-82310-00-00

1

$137.01

In stock

8

PICK-UP ASSY

8GL-81670-01-00

1
Out of stock

9

O-RING 1

5VY-8A8E1-00-00

1
Out of stock

10

BOLT, HEXAGON SOCKET HEAD

90110-06219-00

1

$5.26

In stock

11

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

12

LEAD WIRE ASSY

8HV-81515-00-00

—

$58.20

In stock

13

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

14

RECTIFIER & REGULATOR ASSY

1D7-81960-01-00

1

$277.19

In stock

15

BOLT, FLANGE

95822-06025-00

1

$1.46

In stock

16

WIRE HARNESS ASSY

8HV-82590-00-00

—

$1,028.99

In stock

17

SLOW BLOW FUSE

JR9-82151-00-00

—

$9.62

In stock

18

FUSE

5JJ-82151-20-00

—

$6.42

In stock

19

FUSE (15A)

67F-82151-50-00

1

$3.71

In stock

20

FUSE (5A)

67F-82151-20-00

1

$6.00

In stock

21

. FUSE (3A)

67F-82151-30-00

1

$4.89

In stock

22

DIODE ASSY

4WA-81980-00-00

—

$25.93

In stock

23

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

24

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

25

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

26

CLAMP

90464-13077-00

—

$6.68

In stock

27

CLAMP(2TV)

90464-10112-00

—

$6.18

In stock

28

POWER STRG. CONT. UNIT ASSY

8HG-859A0-00-00

—

$975.99

In stock

29

SCREW, BIND (J17)

98980-06020-00

—

$6.68

In stock

30

BOLT, WITH WASHER

90119-06105-00

—

$2.57

In stock

31

BRKT., CONTROL UNIT

8HG-2830X-00-00

—

$36.58

In stock

32

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

33

BRACKET 1

8HG-2836A-00-00

—

$11.54

In stock

34

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

35

SCREW, FITTING

8HG-82133-00-00

—

$13.54

In stock

36

GROMMET

90480-12023-00

—

$6.25

In stock

37

COLLAR

90387-06203-00

—

$6.97

In stock

38

BRACKET

8HG-81948-00-00

—

$7.43

In stock

39

PAD, SEAT

22W-24741-00-00

—

$7.72

In stock

40

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

41

MAIN SWITCH ASSY

8HV-82510-00-00

—

$99.52

In stock

42

SENSOR, SPEED

8HG-83755-00-00

—

$166.65

In stock

43

NUT, NYLON

95717-08300-00

—

$2.57

In stock

44

HOUSING, FRONT AXLE

8EK-47551-00-00

—

$8.97

In stock

45

BUZZER

8GL-83383-00-00

—

$89.92

In stock

46

SCREW, WITH WASHER

90159-05035-00

—

$6.22

In stock

47

NUT, FLANGE

95702-05500-00

—

$0.74

In stock

48

RELAY ASSY

5DM-81950-01-00

—

$24.72

In stock

49

RELAY ASSY (8HG-10

8HG-81951-10-00

—

$12.32

In stock
