2012 Yamaha Vector (RS90PBR) Track Drive 2 Diagram

← All diagrams

Find the part on the Track Drive 2 diagram for your 2012 Yamaha Vector (RS90PBR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

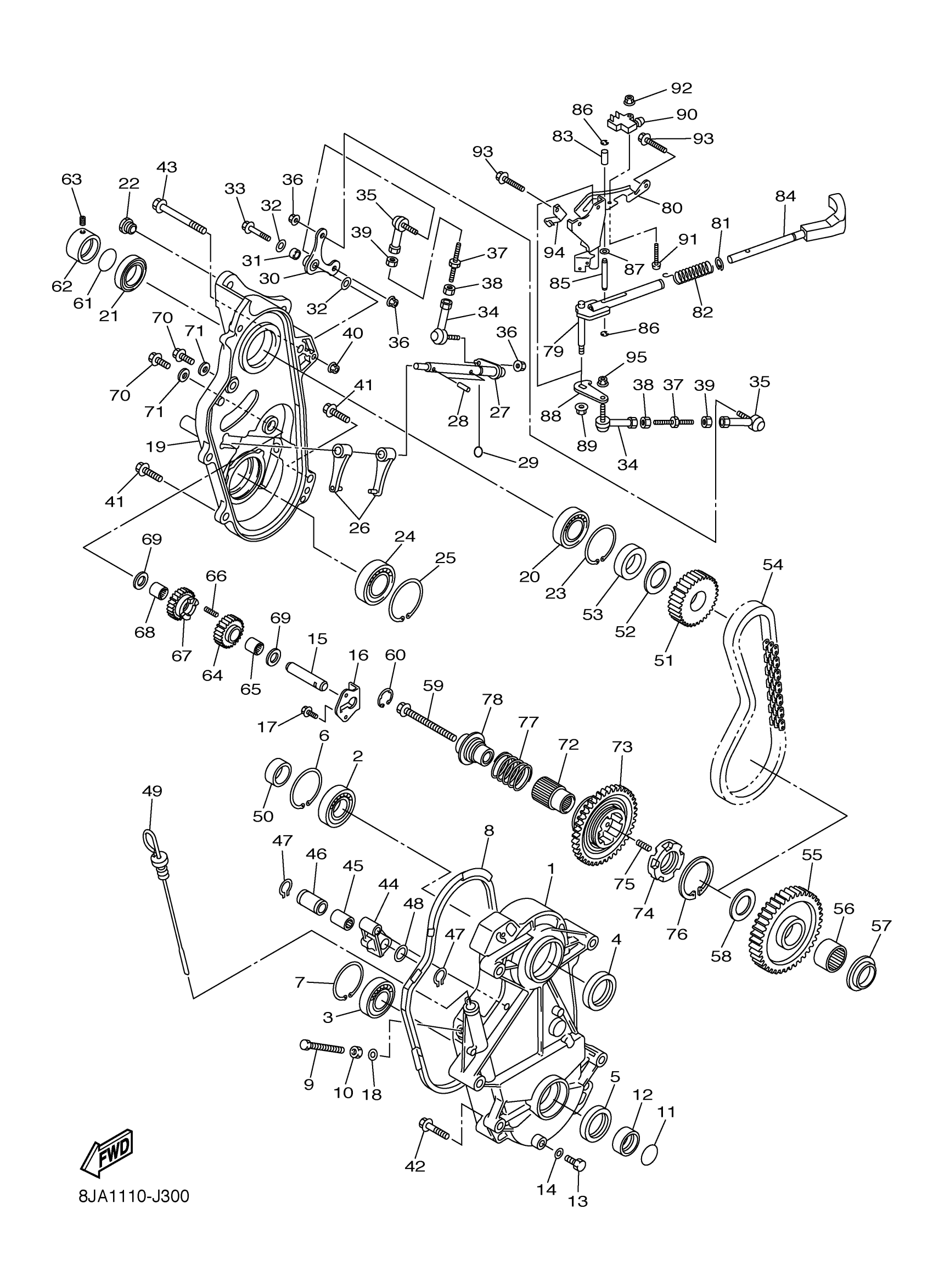

2012 Yamaha Vector (RS90PBR) Track Drive 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOUSING, CHAIN

8FP-47541-11-00

—

$371.98

In stock

2

BEARING (5X5)

93306-20627-00

1

$66.08

In stock

3

BEARING

93306-205A9-00

1

$51.25

In stock

4

OIL SEAL

93102-30012-00

1

$29.09

In stock

5

OIL SEAL

93102-35010-00

1

$19.52

In stock

6

CIRCLIP(MF1)

99009-62500-00

1

$6.23

In stock

7

CIRCLIP(26H)

99009-52500-00

1

$10.74

In stock

8

RING, HOUSING

8FP-47558-10-00

1

$67.38

In stock

9

BOLT, HEXAGON (8F3)

90101-10357-00

—

$6.52

In stock

10

NUT (682)

95380-10700-00

1

$5.78

In stock

11

O-RING (169)

93210-25071-00

1

$7.51

In stock

12

COLLAR(8CJ)

90387-2508C-00

1

$39.00

In stock

13

BOLT, HEXAGON

97017-08016-00

1
Out of stock

14

WASHER, SEAL(8AB)

90210-08017-00

1

$6.91

In stock

15

SHAFT, 1

8CW-1761A-00-00

1

$58.02

In stock

16

PLATE

8CW-47591-00-00

—

$11.85

In stock

17

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

18

WASHER, PLATE(56J)

90201-106H5-00

—

$7.05

In stock

19

CAP, HOUSING

8HF-47543-00-00

—

$316.92

In stock

20

BEARING

93306-20532-00

—

$56.05

In stock

21

OIL SEAL

93102-35473-00

—

$28.01

In stock

22

NUT(8CJ)

90179-10679-00

—

$6.71

In stock

23

CIRCLIP(26H)

99009-52500-00

1

$10.74

In stock

24

BEARING

93306-00711-00

—

$49.06

In stock

25

CIRCLIP(MF1)

99009-62500-00

1

$6.23

In stock

26

FORK, SHIFT 1

8GL-18511-01-00

—

$41.30

In stock

27

SHAFT

8FR-18197-00-00

—

$34.03

In stock

28

PIN, SPRING(8DA)

91609-50022-00

—

$6.78

In stock

29

O-RING (328)

93210-12131-00

—
Out of stock

30

LEVER

8FR-18198-00-00

—

$22.05

In stock

31

COLLAR

90387-06197-00

—

$6.17

In stock

32

WASHER, PLATE

90201-06033-00

—
Out of stock

33

BOLT, FLANGE

95817-06040-00

—

$4.54

In stock

34

JOINT, UNIVERSAL 2

J45-23845-00-00

—

$42.57

In stock

35

JOINT 2

88T-18157-00-00

—

$36.11

In stock

36

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

37

ROD, SHIFT

26H-18115-00-00

—
Out of stock

38

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

39

NUT (2H9)

90170-06228-00

—

$5.20

In stock

40

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

41

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

42

BOLT, FLANGE(4GB)

95817-10045-00

—

$4.52

In stock

43

BOLT,FLANGE

95817-10090-00

—

$6.86

In stock

44

HOLDER

8ES-47613-00-00

—

$41.32

In stock

45

BEARING

93311-32685-00

—

$62.54

In stock

46

COLLAR

90387-22005-00

—

$30.49

In stock

47

CIRCLIP

99009-26400-00

—

$6.94

In stock

48

WASHER, PLATE

90201-266P2-00

1

$2.62

In stock

49

LEVEL, OIL

8FA-47546-01-00

—

$17.17

In stock

50

COLLAR

90387-30005-00

—

$19.31

In stock

51

SPROCKET, CHAIN DRIVE

8FA-17682-40-00

—

$47.92

In stock

52

WASHER, CONICAL SPRING

90208-26002-00

—

$13.83

In stock

53

COLLAR

90387-26007-00

—

$29.28

In stock

54

CHAIN

94890-09070-00

—

$139.38

In stock

55

SPROCKET, CHAIN DRIVEN

8FB-47587-80-00

—

$175.22

In stock

56

BEARING, CYLINDRICAL(8DA)

93317-33179-00

—

$43.08

In stock

57

COLLAR(8DA)

90387-2008G-00

—

$23.71

In stock

58

WASHER, PLATE(8DA)

90201-320S3-00

—

$7.34

In stock

59

BOLT, FLANGE

90105-10369-00

—

$10.05

In stock

60

CIRCLIP

93420-26092-00

—

$9.83

In stock

61

O-RING (36R)

93210-25642-00

—

$8.66

In stock

62

COLLAR

8HF-47536-00-00

—

$25.80

In stock

63

BOLT, SET

90113-06006-00

—

$3.60

In stock

64

SPROCKET, DRIVE

8FB-17692-00-00

—

$81.86

In stock

65

BEARING, CYLINDRICAL(8DA)

93317-21578-00

—

$37.81

In stock

66

—

$6.17

In stock

67

—

$251.37

In stock

68

BEARING, CYLINDRICAL(8DA)

93317-21578-00

—

$37.81

In stock

69

WASHER PLATE (3L6)

90201-16245-00

—

$8.51

In stock

70

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

71

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

72

JOURNAL 1

8CW-47571-00-00

—

$150.66

In stock

73

GEAR, REVERSE WHEEL 1

8CW-17243-00-00

—

$304.40

In stock

74

DOG, TRANSMISSION SHIFT

8CW-17492-00-00

—

$193.49

In stock

75

SPRING, COMPRESSION(8DA)

90501-066J5-00

—

$1.75

In stock

76

CIRCLIP(8DA)

93440-39175-00

—

$19.00

In stock

77

SPRING, COMPRESSION(8FA1)

90501-260A0-00

—

$4.74

In stock

78

COLLAR

8GL-48566-10-00

—

$68.69

In stock

79

ARM, SHIFT

8ER-18112-01-00

—

$84.31

In stock

80

GUIDE, PLATE STOPPER

8JA-18161-00-00

—

$56.63

In stock

81

CIRCLIP(13H)

99009-18400-00

—

$6.68

In stock

82

—

$2.20

In stock

83

COLLAR (8FA1)

90387-06059-00

—

$26.74

In stock

84

KNOB, SHIFT LEVER

8FR-18174-01-00

—

$112.11

In stock

85

PIN (8FA1)

90249-06002-00

—

$12.22

In stock

86

CIRCLIP (J10)

93410-06053-00

—
Out of stock

87

WASHER, PLATE (8U7)

90201-067F9-00

—

$2.78

In stock

88

PLATE, SHIFT ARM

8JA-1811A-00-00

—

$11.32

In stock

89

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

90

SWITCH

J51-82817-00-00

—

$121.26

In stock

91

SCREW, BINDING

98907-04020-00

—
Out of stock

92

NUT, U (7LY)

95617-04100-00

—

$6.92

In stock

93

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

94

CLAMP

90462-08086-00

—

$13.54

In stock

95

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock
