2012 Yamaha Vector (RS90PBR) Shroud Diagram

← All diagrams

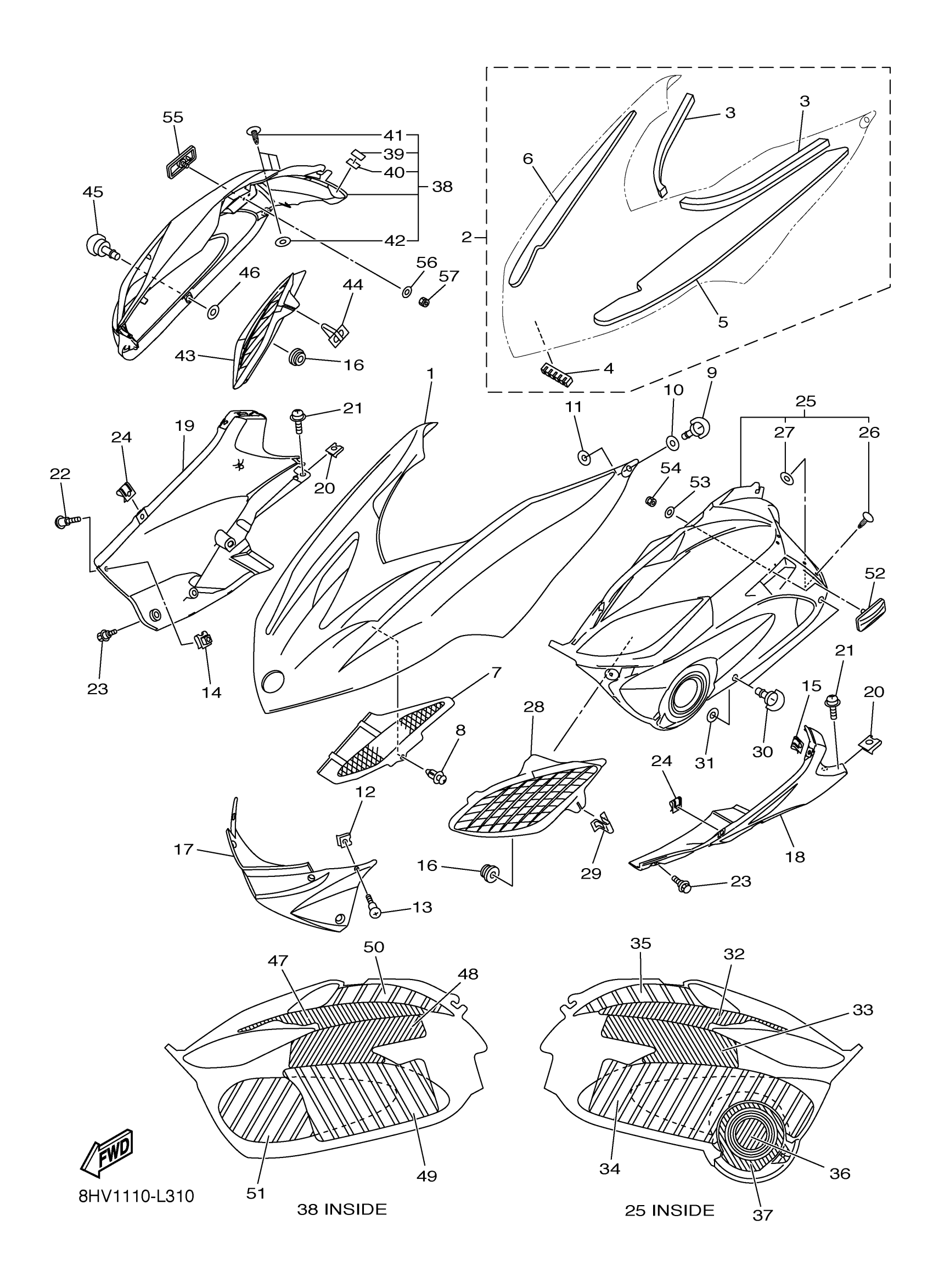

Find the part on the Shroud diagram for your 2012 Yamaha Vector (RS90PBR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha Vector (RS90PBR) Shroud Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD

8FP-77111-01-33

1
Out of stock

2

LINING SET

8FP-W7726-00-00

1

$19.11

In stock

3

TRIM 1

8FP-77165-00-00

1

$3.95

In stock

4

GUIDE 1

8FP-77123-00-00

1

$1.78

In stock

5

DAMPER, NOISE 11

8FP-77271-00-00

1

$3.57

In stock

6

DAMPER, NOISE 11

8FP-77271-10-00

1

$3.57

In stock

7

LOUVER 3

8FP-77133-00-00

—

$26.37

In stock

8

RIVET

90269-06081-00

1

$5.69

In stock

9

HEAD

3FV-28386-00-00

1

$22.96

In stock

10

WASHER, SPECIAL 1

2TK-21757-00-00

1

$1.66

In stock

11

WASHER, SPECIAL 1

5TJ-21757-00-00

1

$6.43

In stock

12

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

13

SCREW, BINDING

90154-06009-00

1

$2.92

In stock

14

NUT, SPRING

90183-06100-00

1
Out of stock

15

PLATE, SPRING

4XV-2177L-01-00

1

$6.20

In stock

16

GROMMET

90480-13019-00

—

$3.82

In stock

17

PANEL, SUB FRAME 1

8FA-21912-00-00

—

$141.35

In stock

18

HOOD 1

8GM-21982-00-00

—

$242.72

In stock

19

HOOD 2

8FP-21983-00-00

—

$196.88

In stock

20

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

21

SCREW, WITH WASHER

90159-06011-00

—

$6.20

In stock

22

SCREW, BINDING

90154-06009-00

1

$2.92

In stock

23

BOLT

90109-06220-00

—

$7.43

In stock

24

PLATE, SPRING

4XV-2177L-01-00

1

$6.20

In stock

25

HOOD ASSY 3

8GM-2197A-02-00

—

$359.40

In stock

26

. RIVET

90269-07064-00

1

$0.94

In stock

27

WASHER, PLATE

90202-07002-00

—

$4.11

In stock

28

LOUVER 5

8FP-77109-00-00

—

$40.98

In stock

29

CLIP

90468-06001-00

—

$3.49

In stock

30

HEAD

3FV-28386-00-00

1

$22.96

In stock

31

WASHER, SPECIAL 1

5TJ-21757-00-00

1

$6.43

In stock

32

DAMPER, NOISE 12

8FP-77272-00-00

—

$28.08

In stock

33

DAMPER, NOISE 13

8FP-77273-00-00

—

$8.38

In stock

34

DAMPER, NOISE 14

8GM-77274-00-00

—

$16.52

In stock

35

DAMPER, SHROUD

8FP-77196-00-00

—

$6.14

In stock

36

DAMPER, NOISE 11

8GM-77271-00-00

—

$2.20

In stock

37

DAMPER, NOISE 12

8GM-77272-00-00

—

$7.17

In stock

38

HOOD ASSY 4

8FR-2198A-03-00

—

$195.32

In stock

39

TAPE 2

8FR-7717F-00-00

—

$3.66

In stock

40

PAD 1

8FR-77151-00-00

—

$4.03

In stock

41

. RIVET

90269-07064-00

1

$0.94

In stock

42

WASHER, PLATE

90202-07002-00

—

$4.11

In stock

43

LOUVER 6

8FP-77108-00-00

—

$42.55

In stock

44

CLIP

90468-06001-00

—

$3.49

In stock

45

HEAD

3FV-28386-00-00

1

$22.96

In stock

46

WASHER, SPECIAL 1

5TJ-21757-00-00

1

$6.43

In stock

47

DAMPER, NOISE 15

8FP-77275-00-00

—

$29.53

In stock

48

DAMPER, NOISE 16

8FP-77276-01-00

—

$18.28

In stock

49

DAMPER, NOISE 17

8FP-77277-01-00

—

$34.46

In stock

50

DAMPER, SHROUD

8FP-77196-10-00

—

$6.85

In stock

51

DAMPER

8FP-78316-10-00

—

$7.43

In stock

52

PLATE 1

8FR-77185-00-00

—

$7.28

In stock

53

WASHER, PLATE (4H7)

90201-061A5-00

—

$5.86

In stock

54

NUT, NYLON

95707-05300-00

—

$2.74

In stock

55

PLATE 1

8FR-77185-00-00

—

$7.28

In stock

56

WASHER, PLATE (4H7)

90201-061A5-00

—

$5.86

In stock

57

NUT, NYLON

95707-05300-00

—

$2.74

In stock
