2007 Suzuki RM-Z450 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2007 Suzuki RM-Z450, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

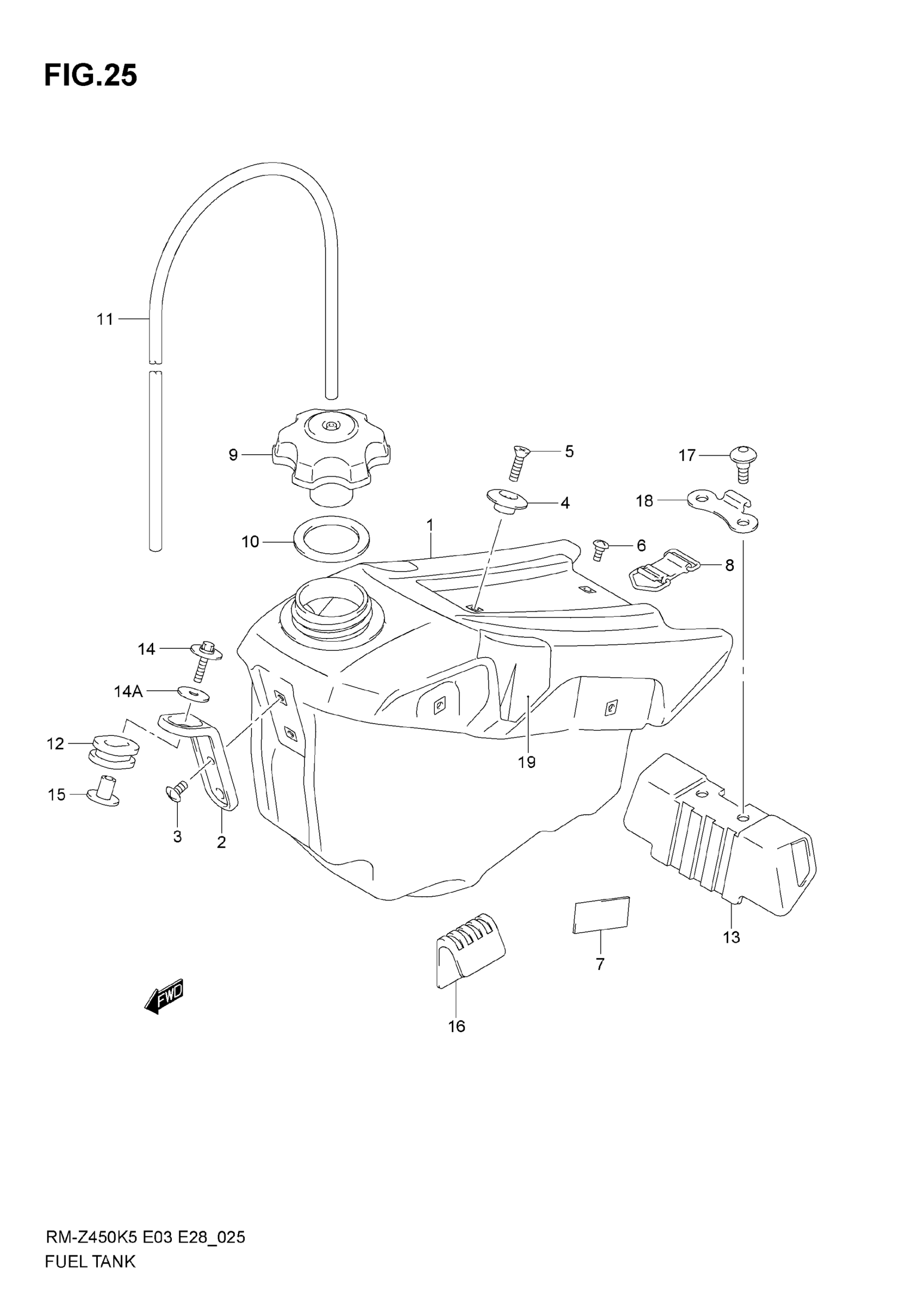

2007 Suzuki RM-Z450 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK, FUEL (YELLOW) | MODEL K5 This part replaces 44110-35G01-YU1.

44110-35G02-YU1

1
Out of stock

1

TANK, FUEL (YELLOW) | MODEL K6/K7; Includes Item(s) 2 - 6

44110-35G02-YU1

1
Out of stock

2

BRACKET, FRONT | MODEL K5 This part replaces 44131-35G00.

44131-35G01

1
Out of stock

2

BRACKET, FRONT | MODEL K6/K7

44131-35G01

1
Out of stock

3

SCREW | MODEL K5 This part replaces 02142-06123.

02142-0612A

2
Out of stock

3

SCREW, FRONT | MODEL K6/K7

09139-06134

2
Out of stock

4

HOOK, SEAT FRONT

44132-37F10

1
Out of stock

5

SCREW This part replaces 02122-06203.

02122-0620A

1
Out of stock

6

SCREW, BAND

09139-06134

1
Out of stock

7

CUSHION, FUEL TANK This part replaces 44544-35G00.

44544-31J00

2
Out of stock

8

BAND, REAR

44560-27C00

1
Out of stock

9

CAP, FUEL TANK

44210-37F00

1
Out of stock

10

GASKET,FUEL TANK FILLER CAP This part replaces 44248-27C00.

44248-27C01

1
Out of stock

11

HOSE,5X10X600 This part replaces 09352-50823-600.

44421-13ER0

1
Out of stock

12

CUSHION, FRONT

44541-35G01

1
Out of stock

13

CUSHION, REAR | MODEL K5/K6

44542-35G00

1
Out of stock

13

CUSHION, REAR | MODEL K7

44542-35G10

1
Out of stock

14

BOLT, FRONT | MODEL K5/K6

09116-06186

1
Out of stock

14

1

$2.63

In stock

14A

WASHER | MODEL K7

44135-35G00

1
Out of stock

15

SPACER | MODEL K5/K6 This part replaces 44134-35G00.

44134-35G02

1
Out of stock

15

SPACER | MODEL K7 This part replaces 44134-35G01.

44134-35G02

1
Out of stock

16

CUSHION,FUEL TA This part replaces 44543-35G00.

44543-49H01

2
Out of stock

17

SCREW | MODEL K5/K6

09139-06131

2
Out of stock

17

SCREW | MODEL K7

09139-06169

2
Out of stock

18

HOOK, FUEL TANK BAND | MODEL K5/K6

41432-35G00

1
Out of stock

18

HOOK, FUEL TANK BAND | MODEL K7

41432-35G10

1
Out of stock

19

TAPE SET, FUEL TANK | MODEL K5

68110-35G00-AZR

1
Out of stock
