2025 Kawasaki Ridge® XR Hvac Seat Diagram

← All diagrams

Find the part on the Seat diagram for your 2025 Kawasaki Ridge® XR Hvac, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

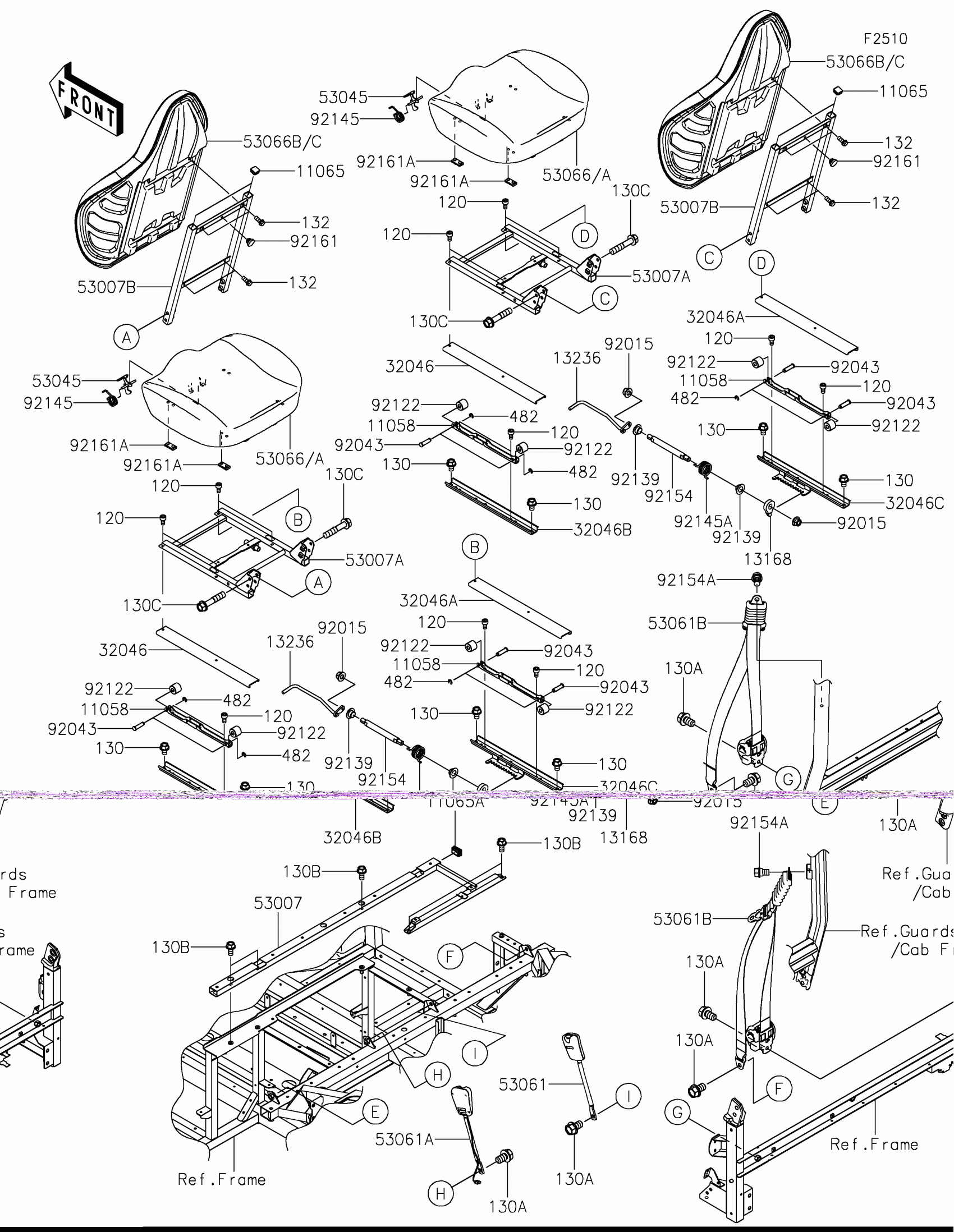

2025 Kawasaki Ridge® XR Hvac Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11058

BRACKET,SEAT RAIL

11058-0250

1

$13.42

In stock

11065

CAP

11065-0901

1

$2.37

In stock

11065A

CAP

11065-0907

1

$2.37

In stock

13168

LEVER,STOP

13168-0883

1

$13.53

In stock

13236

1

$41.49

In stock

32046

1

$38.80

In stock

32046A

1

$23.08

In stock

32046B

1

$14.59

In stock

32046C

1

$47.88

In stock

53007

FRAME-SEAT

53007-0455

1

$65.85

In stock

53007A

1

$95.89

In stock

53007B

1

$62.02

In stock

53045

HOOK-ASSY

53045-0019

1

$7.63

In stock

53061

1

$32.38

In stock

53061A

1

$56.84

In stock

53061B

BELT-SEAT,LH/RH

53061-0378

1

$108.99

In stock

53066

1

$220.48

In stock

53066A

1

$220.48

In stock

53066B

1

$527.02

In stock

53066C

1

$527.02

In stock

92015

NUT,8MM

92015-1432

1

$5.21

In stock

92043

PIN

92043-0991

1

$2.46

In stock

92122

ROLLER

92122-0564

1

$2.58

In stock

92139

BUSHING

92139-0230

1

$4.10

In stock

92145

SPRING,SEAT LATCH

92145-0022

1

$5.66

In stock

92145A

SPRING,ADJUST LEVER

92145-1858

1

$6.71

In stock

92154

BOLT,ADJUST LEVER

92154-3923

1

$37.72

In stock

92154A

BOLT,FLANGED,10X16

92154-7395

1

$9.19

In stock

92161

DAMPER

92161-1084

1

$2.19

In stock

92161A

DAMPER,SEAT

92161-1489

1

$2.68

In stock

120

BOLT-SOCKET,6X12

120CA0612

1

$1.47

In stock

130

BOLT-FLANGED,8X12

130AA0812

1

$0.80

In stock

130A

BOLT-FLANGED,12X20

130BA1220

1

$2.97

In stock

130B

BOLT-FLANGED,8X16

130CA0816

1

$2.05

In stock

130C

BOLT-FLANGED,10X50

130CA1050

1

$2.93

In stock

132

1

$2.05

In stock

482

1

$1.19

In stock
