2025 Kawasaki Ridge® XR Hvac Front BOX Diagram

← All diagrams

Find the part on the Front BOX diagram for your 2025 Kawasaki Ridge® XR Hvac, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

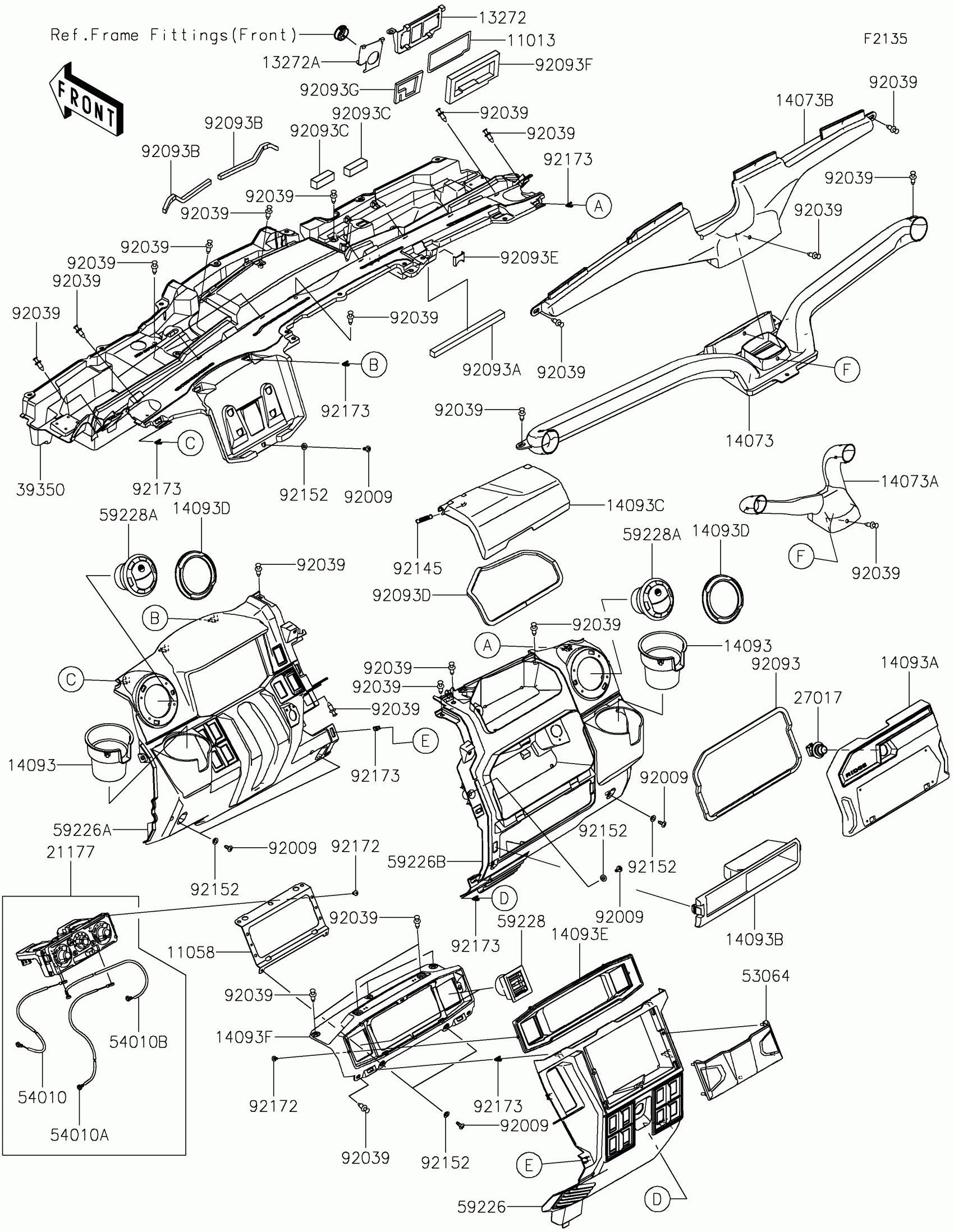

2025 Kawasaki Ridge® XR Hvac Front BOX Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11013

ELEMENT-AIR FILTER,HVAC,OUT

11013-0839

1
Out of stock

11058

BRACKET,HVAC

11058-0261

1
Out of stock

13272

PLATE,HVAC FILTER,OUT

13272-7051

1
Out of stock

13272A

PLATE,HVAC FILTER,IN

13272-7080

1
Out of stock

14073

DUCT,HVAC,SIDE

14073-1883

1
Out of stock

14073A

DUCT,HVAC,CENTER

14073-1884

1
Out of stock

14073B

DUCT,HVAC,DEFROSTER

14073-1885

1
Out of stock

14093

COVER,CUP HOLDER

14093-1329

1
Out of stock

14093A

COVER,GLOVE BOX

14093-1337

1
Out of stock

14093B

COVER,STORAGE BOX,SIDE,LWR

14093-1338

1
Out of stock

14093C

COVER,STORAGE BOX,SIDE,UPP,GRY

14093-1339-72J

1
Out of stock

14093D

COVER,LOUVER,SIDE,S.BLACK

14093-1373-839

1
Out of stock

14093E

COVER,LOUVER,CNT,S.BLACK

14093-1374-839

1
Out of stock

14093F

COVER,HVAC CONTROLLER

14093-1377

1
Out of stock

21177

CONTROLLER,HVAC

21177-0009

1
Out of stock

27017

LOCK,PUSH

27017-0572

1
Out of stock

39350

PANEL,DASHBOARD

39350-0005

1
Out of stock

53064

NET-CARGO

53064-0017

1
Out of stock

54010

CABLE,HVAC MODE

54010-0654

1
Out of stock

54010A

CABLE,HVAC TEMP

54010-0655

1
Out of stock

54010B

CABLE,HVAC R/F

54010-0656

1
Out of stock

59226

PANEL-CONTROL,CNT

59226-0762

1
Out of stock

59226A

PANEL-CONTROL,LH,D.GRAY

59226-0763-72J

1
Out of stock

59226B

PANEL-CONTROL,RH,D.GRAY

59226-0764-72J

1
Out of stock

59228

LOUVER,CENTER

59228-0001

1
Out of stock

59228A

LOUVER,SIDE

59228-0002

1
Out of stock

92009

SCREW,TAPPING,6X16

92009-1166

1
Out of stock

92039

RIVET

92039-0776

1
Out of stock

92093

SEAL

92093-0776

1
Out of stock

92093A

SEAL,15X15X235

92093-0782

1
Out of stock

92093B

SEAL,10X10X110

92093-0785

1
Out of stock

92093C

SEAL,10X10X60

92093-0786

1
Out of stock

92093D

SEAL,10X6X705

92093-0795

1
Out of stock

92093E

SEAL

92093-0816

1
Out of stock

92093F

SEAL,HVAC FILTER,OUT

92093-0824

1
Out of stock

92093G

SEAL,HVAC FILTER,IN

92093-0825

1
Out of stock

92145

SPRING,REAR BRAKE

92145-2219

1
Out of stock

92152

COLLAR,6.3X9.5X4.1

92152-1571

1
Out of stock

92172

SCREW,TAPPING,5X10

92172-0262

1
Out of stock

92173

CLAMP

92173-1423

1
Out of stock
