2025 Kawasaki Ridge XR Crew Bevel Gear Diagram

← All diagrams

Find the part on the Bevel Gear diagram for your 2025 Kawasaki Ridge XR Crew, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

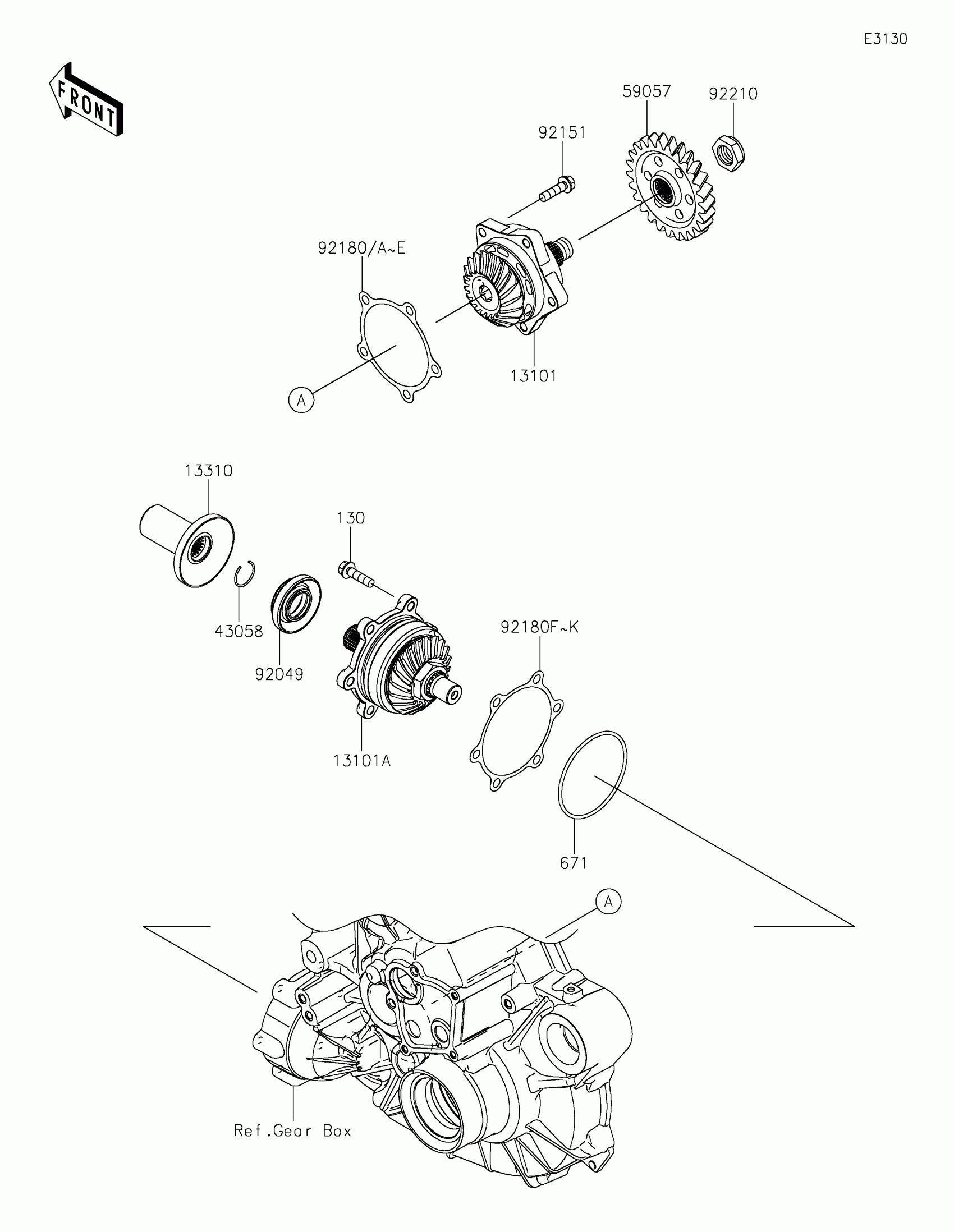

2025 Kawasaki Ridge XR Crew Bevel Gear Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13101

GEAR-ASSY,DRIVE

13101-0689

1

$531.80

In stock

13101A

GEAR-ASSY,DRIVEN

13101-0736

1

$652.77

In stock

13310

SHAFT-ASSY

13310-0584

1

$45.55

In stock

43058

RING

43058-0018

1

$2.12

In stock

59057

GEAR-HELICAL,25T

59057-0045

1

$191.68

In stock

92049

SEAL-OIL

92049-0160

1
Out of stock

92151

BOLT,8X30

92151-1908

1

$2.29

In stock

92180

SHIM,DRIVE,T=0.15

92180-1543

—

$12.36

In stock

92180A

SHIM,DRIVE,T=0.20

92180-1544

—

$12.36

In stock

92180B

SHIM,DRIVE,T=0.50

92180-1545

—

$12.36

In stock

92180C

SHIM,DRIVE,T=0.80

92180-1546

—

$12.36

In stock

92180D

SHIM,DRIVE,T=1.00

92180-1547

—

$12.36

In stock

92180E

SHIM,DRIVE,T=1.20

92180-1548

—

$12.36

In stock

92180F

SHIM,DRIVEN,T=0.15

92180-1549

—

$12.36

In stock

92180G

SHIM,DRIVEN,T=0.20

92180-1550

—

$12.36

In stock

92180H

SHIM,DRIVEN,T=0.50

92180-1551

—

$12.36

In stock

92180I

SHIM,DRIVEN,T=0.80

92180-1552

—

$12.36

In stock

92180J

SHIM,DRIVEN,T=1.00

92180-1553

—

$12.36

In stock

92180K

SHIM,DRIVEN,T=1.20

92180-1554

—

$12.36

In stock

92210

NUT

92210-1790

1

$37.72

In stock

130

BOLT-FLANGED,8X30

130BA0830

1

$1.68

In stock

671

O RING

671D2585

1

$6.34

In stock
