1976 Yamaha RD400 (RD400C) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1976 Yamaha RD400 (RD400C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

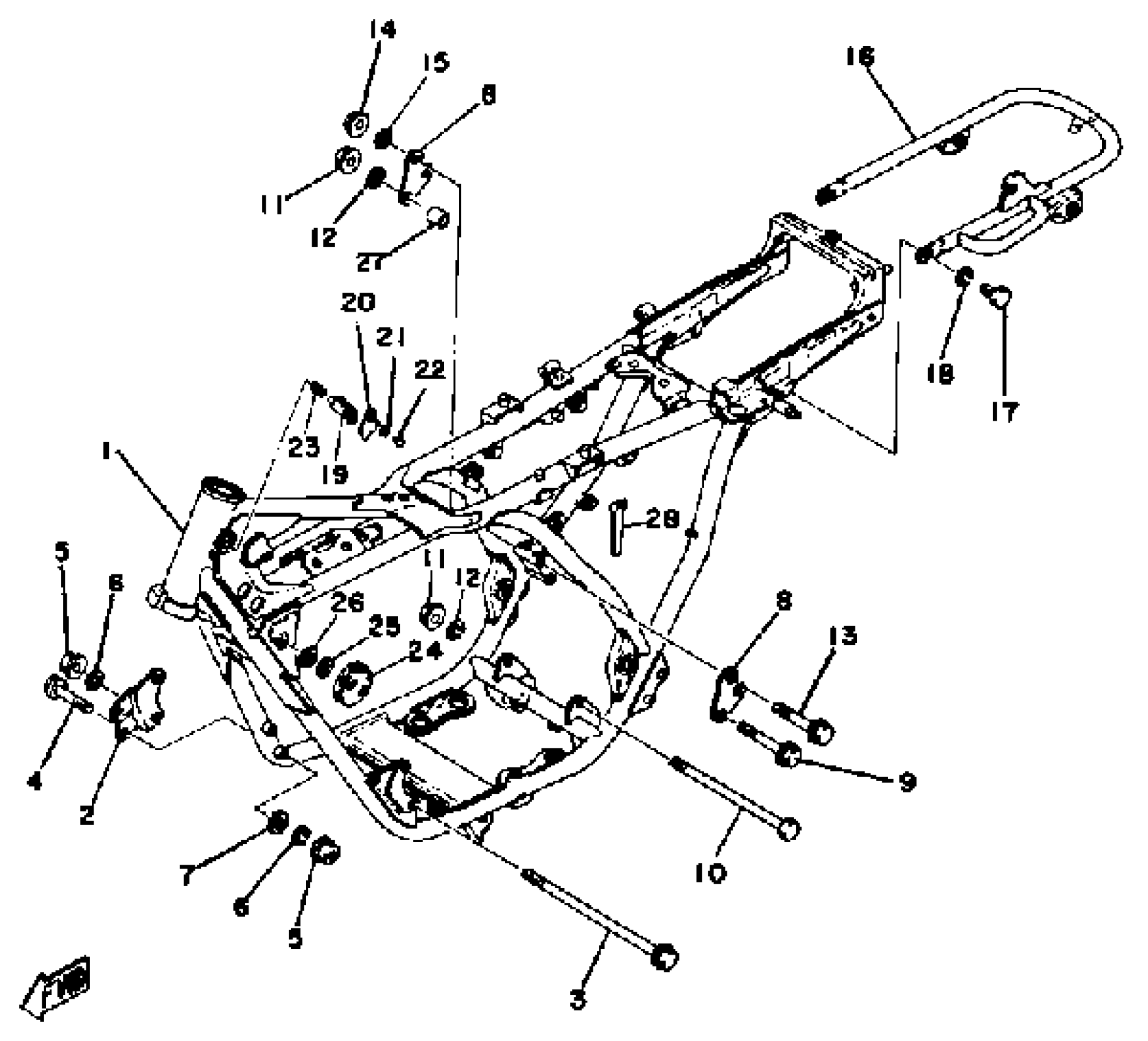

1976 Yamaha RD400 (RD400C) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(1A1-21110-00-33)

1
Out of stock

2

UNAVAILABLE IN PRICE BOOK

1A0-21317-00-00

1
Out of stock

3

BOLT,WASHER BASED

90105-08033-00

1
Out of stock

4

BOLT, FLANGE

95817-08055-00

1

$2.82

In stock

5

NUT, FLANGE

95704-08500-00

1
Out of stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

8

STAY, ENGINE 2

1A1-21315-00-00

1
Out of stock

9

BOLT, FLANGE(7LU)

95817-10070-00

—

$5.11

In stock

9

BOLT, FLANGE

95817-10080-00

1

$5.00

In stock

10

BOLT

90101-10297-00

1
Out of stock

11

NUT, FLANGE(3BM)

95704-10500-00

1

$1.71

In stock

12

YBS67-10 WASHER, SPRING

92990-10100-00

1

$2.43

In stock

13

BOLT, FLANGE(JN5)

95817-08070-00

1

$3.20

In stock

14

NUT, FLANGE

95704-08500-00

1
Out of stock

15

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

16

STAY, REAR

(1A0-21645-01-00)

1
Out of stock

17

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

18

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

19

STEERING LOCK ASSY

2A6-23408-00-00

—

$103.38

In stock

20

CAP, HANDLE LOCK

3DM-23484-00-00

—

$22.35

In stock

21

WASHER, WAVE

90206-04003-00

1
Out of stock

22

RIVET 214234830000

90269-04003-00

—

$6.88

In stock

23

SPRING, CONICAL (1E6)

90502-09024-00

—

$5.62

In stock

24

REFLECTOR, FRONT 1

355-85111-01-00

—
Out of stock

25

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

26

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

27

COLLAR

90387-12101-00

1
Out of stock

28

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock
