1975 Yamaha RD200 (RD200B) Handle Wire Diagram

← All diagrams

Find the part on the Handle Wire diagram for your 1975 Yamaha RD200 (RD200B), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

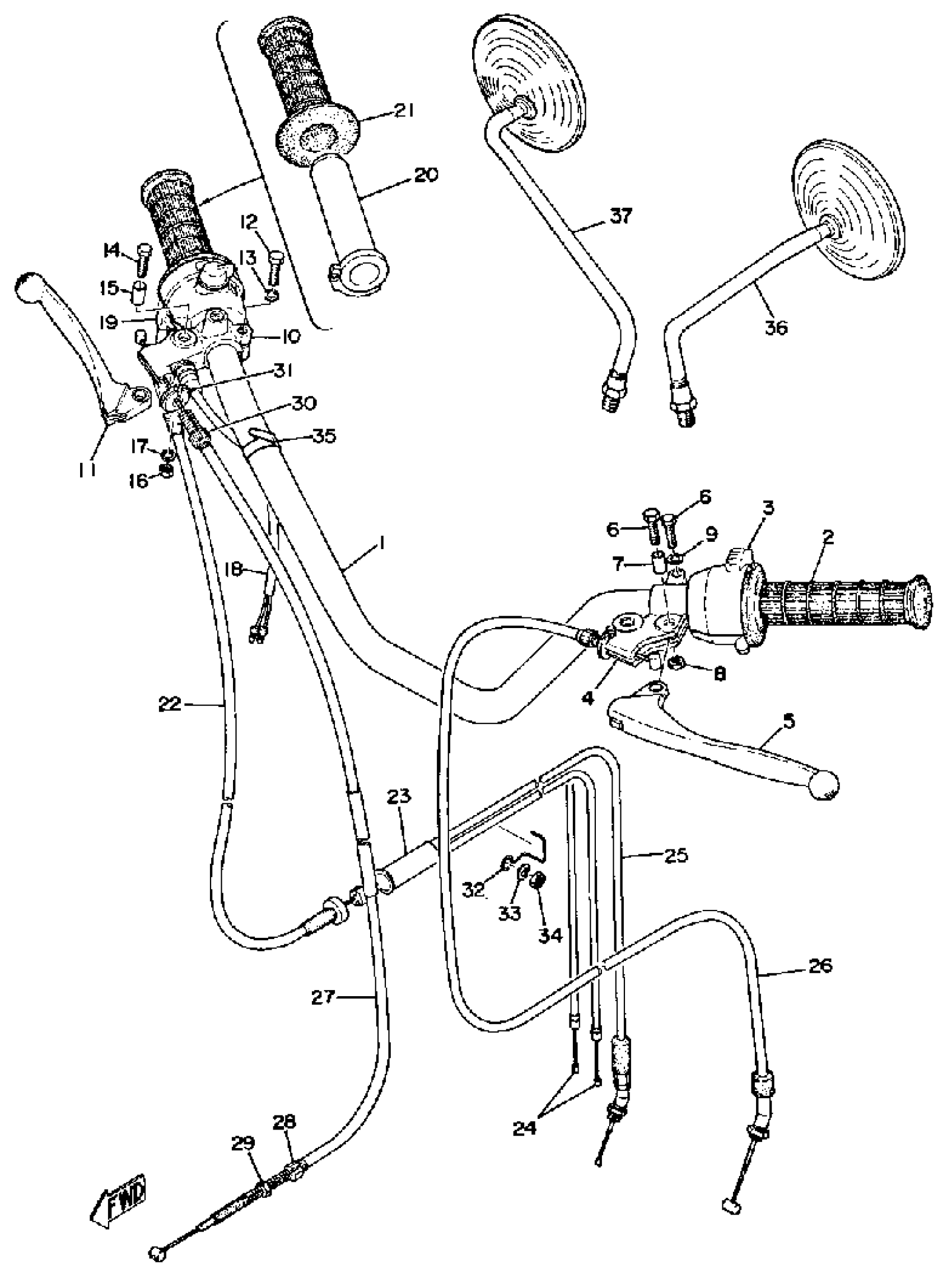

1975 Yamaha RD200 (RD200B) Handle Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

(337-26111-00-00)

1
Out of stock

1

LEVER HOLDER ASSEMBLY 1 (360-82910-00)

360-82910-02-00

1
Out of stock

2

GRIP LH

341-26241-00-00

1
Out of stock

2

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

3

SWITCH, HANDLE 3

360-83973-02-00

1
Out of stock

4

—

$24.57

In stock

5

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

6

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

7

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

8

NUT(650)

95380-06700-00

1

$6.17

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

11

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

12

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

15

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

16

NUT(650)

95380-06700-00

1

$6.17

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

19

SWITCH, HANDLE 1

(507-83976-00-00)

1
Out of stock

20

TUBE, GUIDE

214-26243-00-00

—

$39.75

In stock

21

GRIP (R.H)

306-26242-10-00

—

$24.98

In stock

22

CABLE, THROTTLE 1

507-26311-00-00

1
Out of stock

23

CONNECTOR, CABLE

360-26261-01-00

1
Out of stock

24

CABLE, THROTTLE 2

397-26312-01-00

1
Out of stock

25

CABLE, PUMP

(396-26321-00-00)

1
Out of stock

26

CABLE, CLUTCH

396-26335-10-00

1
Out of stock

27

CABLE, BRAKE

(396-26341-10-00)

1
Out of stock

28

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

29

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

30

BOLT

90123-08002-00

—

$8.93

In stock

31

NUT

90179-08030-00

—

$3.78

In stock

32

GUIDE, CABLE

(326-26328-00-00)

1
Out of stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

35

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

36

MIRROR ASSEMBLY LH

341-26290-10-00

1
Out of stock

37

BACK MIRROR RH (341-26290-01)

341-26290-01-00

1
Out of stock
