1976 Yamaha RD125 (RD125C) Electrical Diagram

← All diagrams

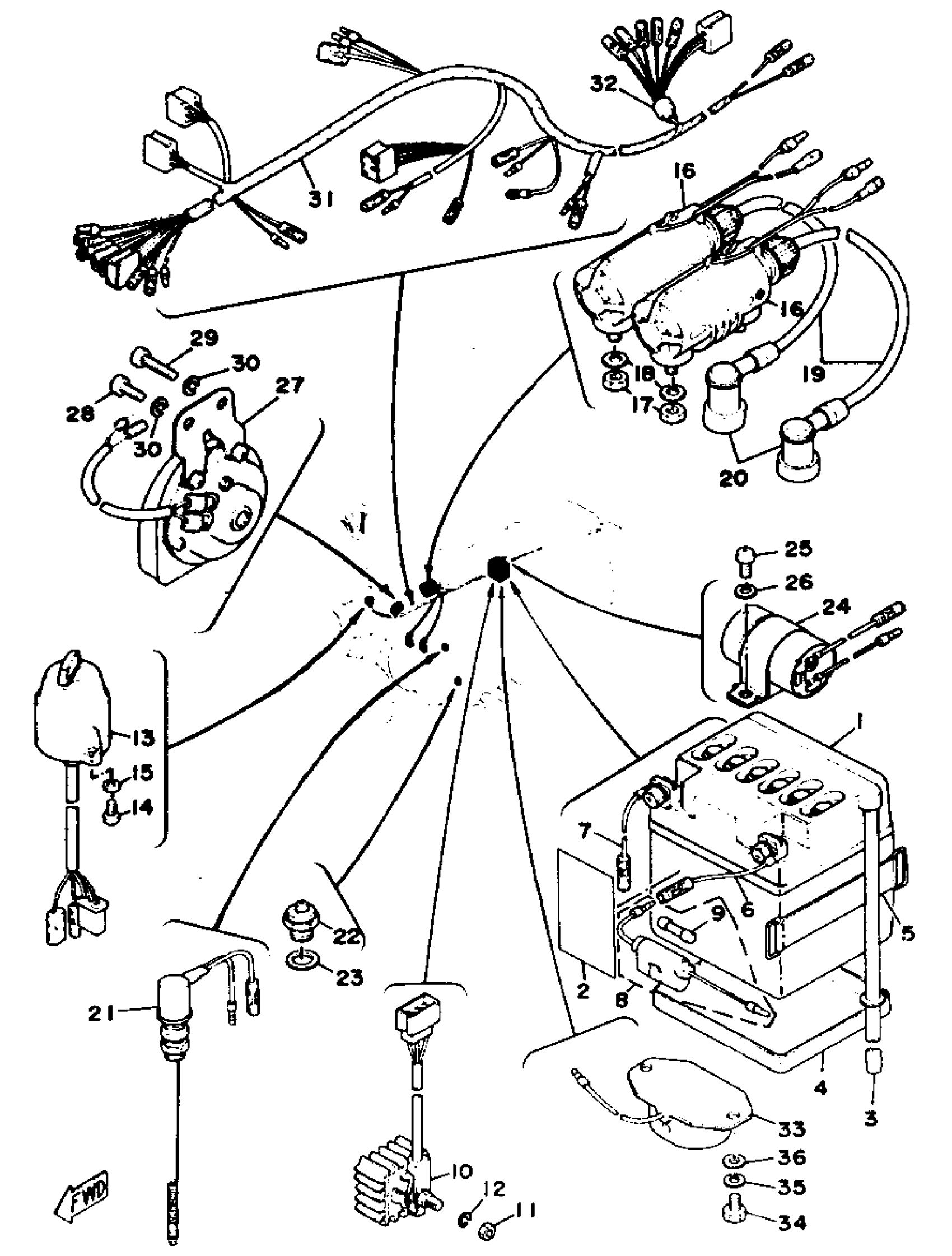

Find the part on the Electrical diagram for your 1976 Yamaha RD125 (RD125C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1976 Yamaha RD125 (RD125C) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

12N5.5A3B YUASA BATTERY

12N-55A3B-Y0-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

PIPE, BREATHER

(170-82112-00-00)

1
Out of stock

4

SEAT, BATTERY

(118-82122-00-00)

1
Out of stock

5

BAND,BATTERY

7H3-82131-00-00

1

$16.03

In stock

6

WIRE, PLUS LEAD

(307-82115-01-00)

1
Out of stock

7

WIRE, MINUS LEAD

(396-82116-00-00)

1
Out of stock

8

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

9

FUSE

1A0-82161-00-00

1
Out of stock

10

RECTIFIER ASSEMBLY

357-81970-60-00

1
Out of stock

11

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

12

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

13

MAIN SWITCH ASSEMBLY

507-82508-31-00

1
Out of stock

14

SCREW, PAN HEAD

(92503-05012-00)

1
Out of stock

15

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

16

IGNITION COIL ASSEMBLY

254-82310-60-00

1
Out of stock

17

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

CORD, HIGHT TENSION 1

137-82341-01-00

1
Out of stock

20

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

21

STOP SWITCH ASSY

307-82530-09-00

1
Out of stock

22

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

23

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

24

FLASHER RELAY ASSEMBLY

278-83350-71-00

1
Out of stock

25

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

HORN

(183-83371-21-00)

1
Out of stock

28

SCREW, PAN

98507-06014-00

—

$6.18

In stock

29

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

31

GUIDE, CABLE

(326-26328-00-00)

1
Out of stock

31

WIRE HARNESS ASSEMBLY

(507-82590-31-00)

1
Out of stock

32

COVER, CONNECTER

(307-82599-01-00)

1
Out of stock

33

VOLTAGE REG ASSEMBLY

507-81910-60-00

1
Out of stock

34

BOLT (661)

97013-06012-00

—

$4.71

In stock

35

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

36

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock
