1995 Yamaha Wave Raider (RA700T) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1995 Yamaha Wave Raider (RA700T), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

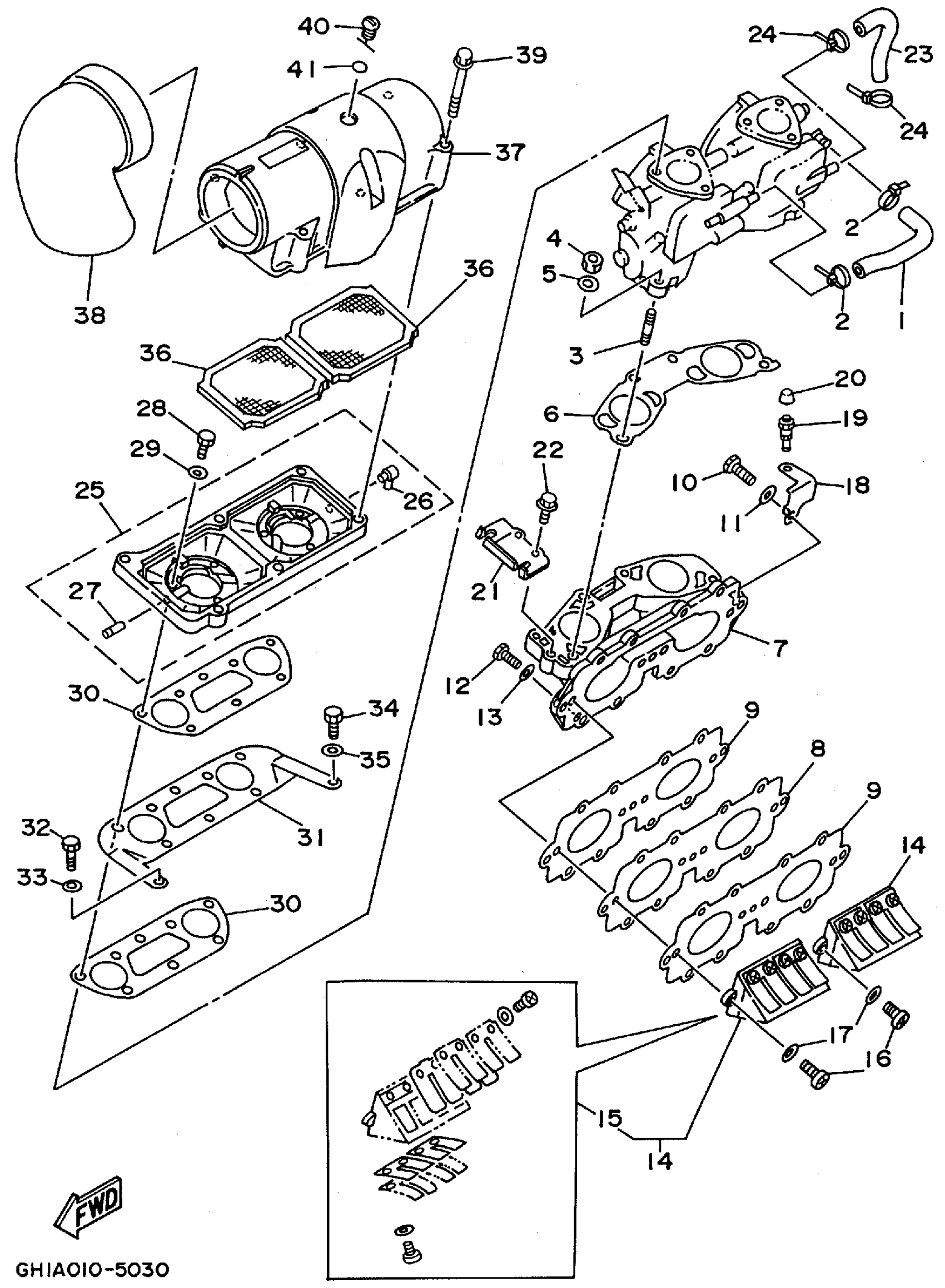

1995 Yamaha Wave Raider (RA700T) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE 3

62T-24313-01-00

1

$11.49

In stock

2

CLAMP

90465-10098-00

1

$2.24

In stock

3

BOLT,STUD

90116-08M55-00

1
Out of stock

4

NUT (661)

95380-08600-00

1

$6.23

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

. GASKET, MANIFOLD

62T-13556-00-00

1

$12.66

In stock

7

MANIFOLD, INTAKE

62T-13555-00-00

1

$133.49

In stock

8

. PLATE,REED VALVE

62T-13624-00-00

1

$19.98

In stock

9

. GASKET

62T-13566-00-00

1

$9.49

In stock

10

BOLT(3RV)

97014-06035-00

1

$1.54

In stock

11

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

12

BOLT

90101-06M27-00

1

$2.90

In stock

13

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

14

REED VALVE ASSY

62T-13610-00-00

1

$163.99

In stock

15

. REED SET

62T-W0004-00-00

1

$98.99

In stock

16

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

17

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

18

PLATE

62T-14243-01-00

1

$18.49

In stock

19

NIPPLE, GREASE

61L-5169A-00-00

1

$9.22

In stock

20

CAP, GREASE NIPPLE

663-45119-01-00

—

$1.86

In stock

21

PLATE

62T-14527-01-00

1
Out of stock

22

BOLT, WITH WASHER(61B)

97513-06516-00

—

$1.66

In stock

23

PIPE 4

62T-24314-01-00

1

$9.22

In stock

24

CLAMP

90465-10098-00

1

$2.24

In stock

25

COVER, CARBURETOR 2

62T-14284-01-8S

1

$149.99

In stock

26

NIPPLE, HOSE

6E5-11372-01-00

1

$9.35

In stock

27

. PIPE, JOINT

6H1-14485-00-00

1

$7.15

In stock

28

BOLT(7U8)

97080-06020-00

1
Out of stock

29

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

30

1

$5.93

In stock

31

PLATE

62T-14255-00-00

1

$45.49

In stock

32

BOLT (661)

97013-06012-00

—

$4.71

In stock

33

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

34

BOLT

90109-06M66-00

1

$10.99

In stock

35

WASHER, PLATE

90201-06M31-00

1

$2.92

In stock

36

ELEMENT, AIR CLEANER

62T-14451-00-00

1

$38.49

In stock

37

COVER, CARBURETOR 1

62T-14283-01-00

1

$50.99

In stock

38

PIPE

62T-14419-00-00

1

$78.99

In stock

39

BOLT, WITH WASHER

90119-05M02-00

1

$3.16

In stock

40

GROMMET

62T-14435-00-00

1

$3.95

In stock

41

. O-RING

93210-13M63-00

1

$3.84

In stock
