2025 Kawasaki Ninja H2® ABS Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2025 Kawasaki Ninja H2® ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

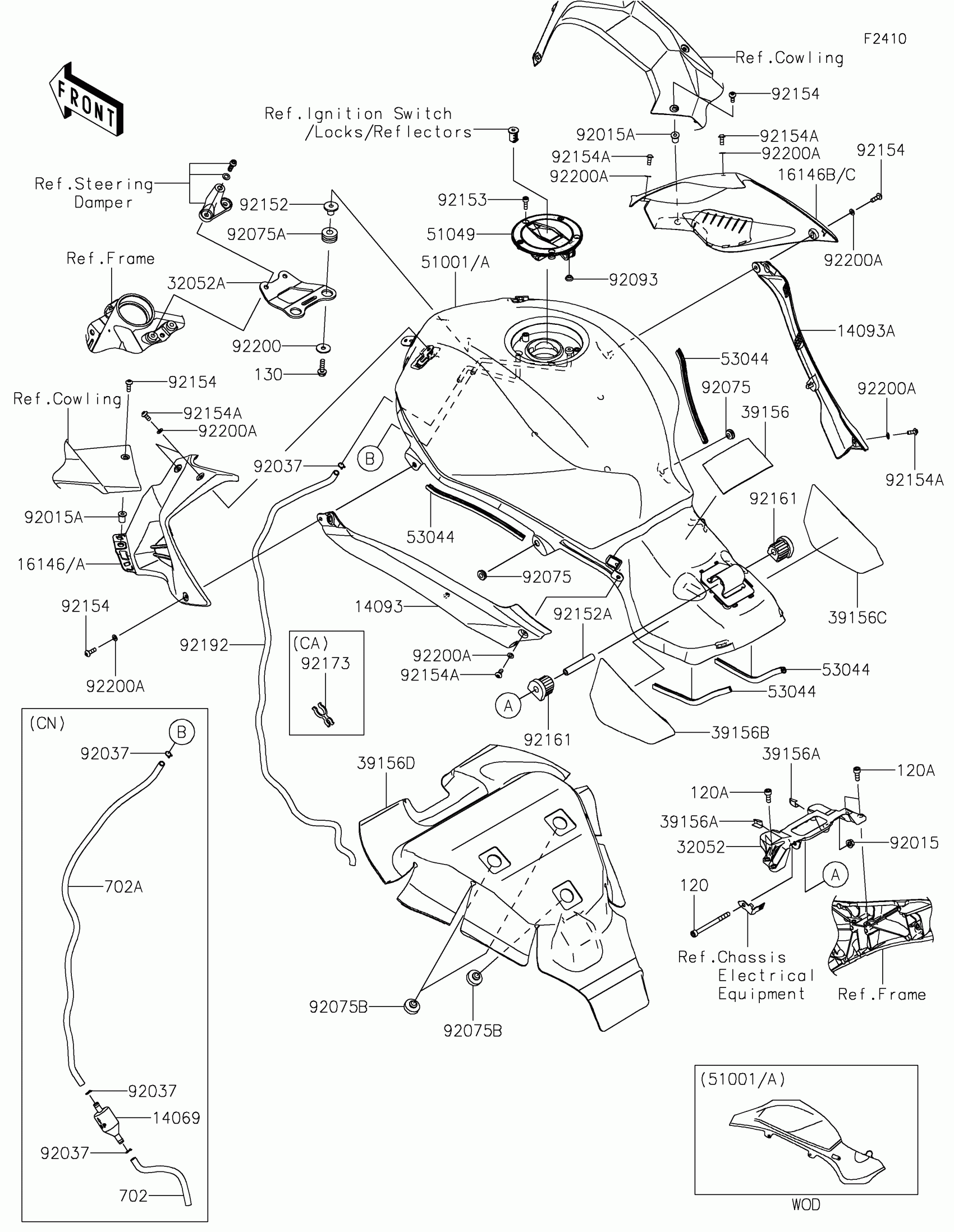

2025 Kawasaki Ninja H2® ABS Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

14069

BREATHER,TANK

14069-0008

1

$5.97

In stock

14093

COVER,KNEE GRIP,LH

14093-0180

1
Out of stock

14093A

COVER,KNEE GRIP,RH

14093-0181

1
Out of stock

16146

COVER-ASSY,TANK,LH,M.C.S.BLACK

16146-0780-53X

1
Out of stock

16146B

COVER-ASSY,TANK,RH,M.C.S.BLACK

16146-0781-53X

1
Out of stock

32052

BRACKET-TANK,RR

32052-0763

1
Out of stock

32052A

BRACKET-TANK,FR

32052-0764

1
Out of stock

39156

PAD,RR FRM

39156-1778

1

$4.49

In stock

39156A

PAD,15X20X0.2

39156-1784

1

$0.98

In stock

39156B

PAD,FUEL TANK,LH

39156-1942

1

$19.97

In stock

39156C

PAD,FUEL TANK,RH

39156-1943

1

$19.97

In stock

39156D

PAD,FUEL TANK

39156-2940

1
Out of stock

51001

TANK-COMP-FUEL,M.C.S.BLACK

51001-0913-53X

1
Out of stock

51049

CAP-TANK,FUEL

51049-0758

1
Out of stock

53044

TRIM,FUEL TANK

53044-0582

1

$2.98

In stock

92015

NUT,FLANGED,6MM

92015-1367

1
Out of stock

92015A

NUT,WELL,5MM

92015-1757

1
Out of stock

92037

CLAMP,TUBE

92037-010

1
Out of stock

92075

DAMPER,6X16X7

92075-1011

1
Out of stock

92075A

DAMPER,10X24X12

92075-1690

1
Out of stock

92075B

DAMPER,9X24X14

92075-281

1
Out of stock

92093

SEAL,FUEL TANK CAP

92093-1030

1
Out of stock

92152

COLLAR,6.3X10X14.5

92152-0091

1
Out of stock

92152A

COLLAR,6X10X60.2

92152-1964

1
Out of stock

92153

BOLT,SOCKET,5X16

92153-1616

1
Out of stock

92154

BOLT,SOCKET,5X16

92154-1560

1
Out of stock

92154A

BOLT,SOCKET,5X12

92154-1561

1
Out of stock

92161

DAMPER,FUEL TANK

92161-1737

1

$4.98

In stock

92173

CLAMP,DRAIN TUBE

92173-1391

1
Out of stock

92192

TUBE,DRAIN,6X9X808

92192-1669

1
Out of stock

92200

WASHER,6.5X22X1.6

92200-1087

1
Out of stock

92200A

WASHER,5.2X10X1.0

92200-1820

1
Out of stock

120

BOLT-SOCKET,6X75

120CA0675

1
Out of stock

120A

BOLT-SOCKET,6X16

120CB0616

1
Out of stock

130

BOLT-FLANGED,6X22

130CA0622

1

$2.20

In stock

702

TUBE-RUBBER,6X9X140

702A06140

1
Out of stock

702A

TUBE-RUBBER,6X9X630

702A06630

1
Out of stock

92037

CLAMP,TUBE

92037-010

1
Out of stock
