2013 Kawasaki Ninja® 1000 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2013 Kawasaki Ninja® 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

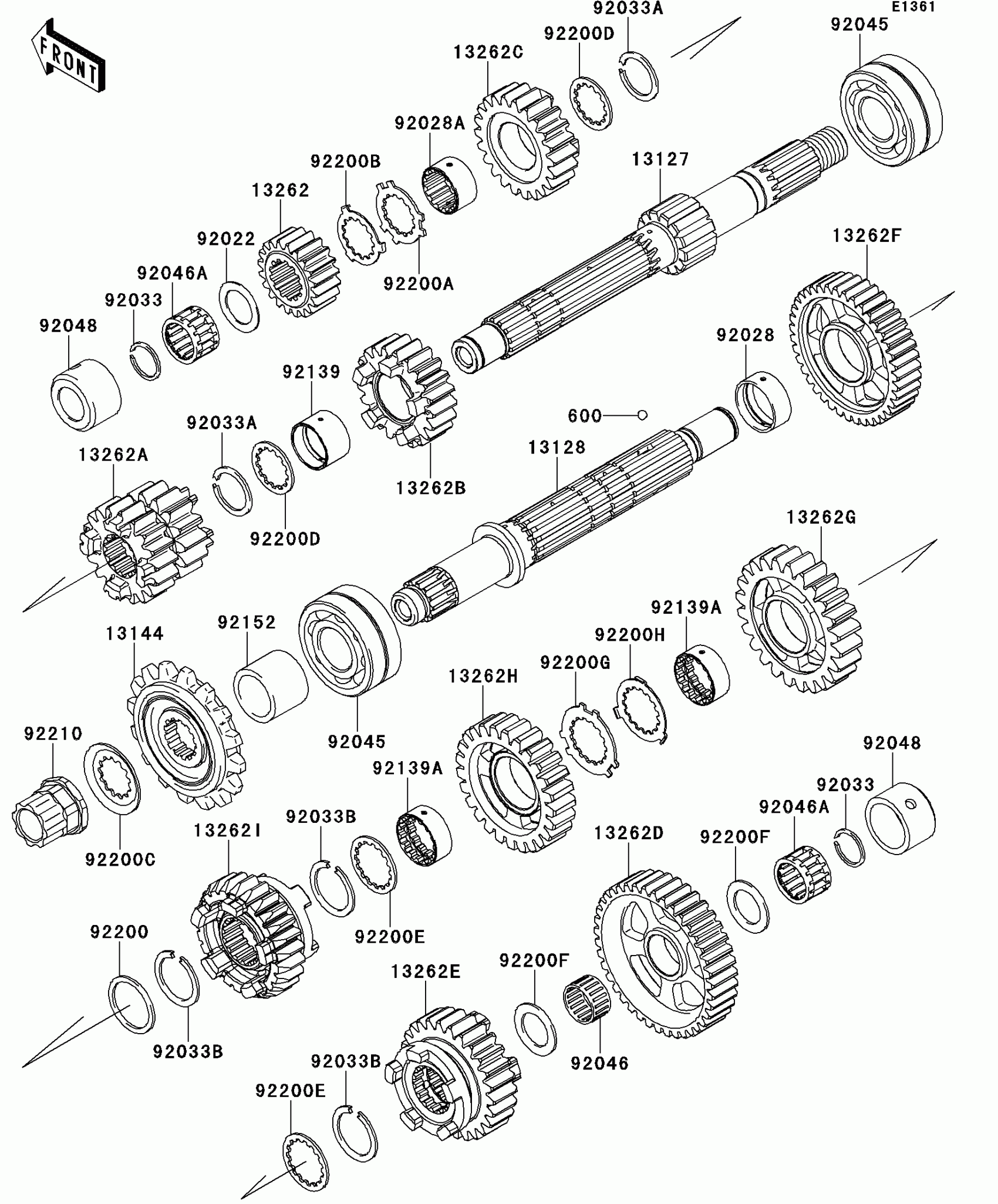

2013 Kawasaki Ninja® 1000 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$305.37

In stock

13128

1

$243.72

In stock

13144

SPROCKET-OUTPUT,15T

13144-0070

1

$42.44

In stock

13262

GEAR,INPUT 2ND,20T

13262-0753

1
Out of stock

13262A

GEAR,INPUT 3RD&4TH,15T&18T

13262-0754

1
Out of stock

13262B

GEAR,INPUT 5TH,21T

13262-0755

1
Out of stock

13262C

GEAR,INPUT TOP,22T

13262-0756

1
Out of stock

13262D

GEAR,OUTPUT LOW,39T

13262-0757

1
Out of stock

13262E

GEAR,OUTPUT 5TH,26T

13262-0761

1
Out of stock

13262F

GEAR,OUTPUT 2ND,39T

13262-0778

1
Out of stock

13262G

GEAR,OUTPUT 3RD,24T

13262-0779

1
Out of stock

13262H

GEAR,OUTPUT 4TH,25T

13262-0780

1
Out of stock

13262I

GEAR,OUTPUT TOP,25T

13262-0810

1
Out of stock

92022

1

$7.04

In stock

92028

BUSHING,OUTPUT,2ND

92028-1739

1

$24.03

In stock

92028A

1

$24.25

In stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033B

RING-SNAP,T=1.5

92033-1249

1

$3.94

In stock

92045

1

$107.07

In stock

92046

BEARING-NEEDLE,K20X24X13

92046-1219

1
Out of stock

92046A

BEARING-NEEDLE,PK20X27X17X3

92046-1303

1
Out of stock

92048

RACE

92048-0016

1
Out of stock

92139

BUSHING,25X28X17.8

92139-0280

1

$35.46

In stock

92139A

1

$43.86

In stock

92152

COLLAR,SPROCKET

92152-0812

1

$29.42

In stock

92200

WASHER,28.1X34.0X1.6

92200-0228

1
Out of stock

92200A

WASHER,25.2X34.2X1.5

92200-0520

1
Out of stock

92200B

WASHER,25.2X32X1

92200-0521

1
Out of stock

92200C

WASHER

92200-1065

1
Out of stock

92200D

WASHER,25.2X31.0X1.5

92200-1239

1
Out of stock

92200E

WASHER,28.5X34.0X1.5

92200-1240

1
Out of stock

92200F

WASHER,20.5X31X1.5

92200-1375

1
Out of stock

92200G

WASHER,25.8X40.5X1.5

92200-1522

1
Out of stock

92200H

WASHER,25.2X37.0X1.0

92200-1523

1
Out of stock

92210

NUT,20MM

92210-0323

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
