1980 Yamaha MX80 (MX80G) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1980 Yamaha MX80 (MX80G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

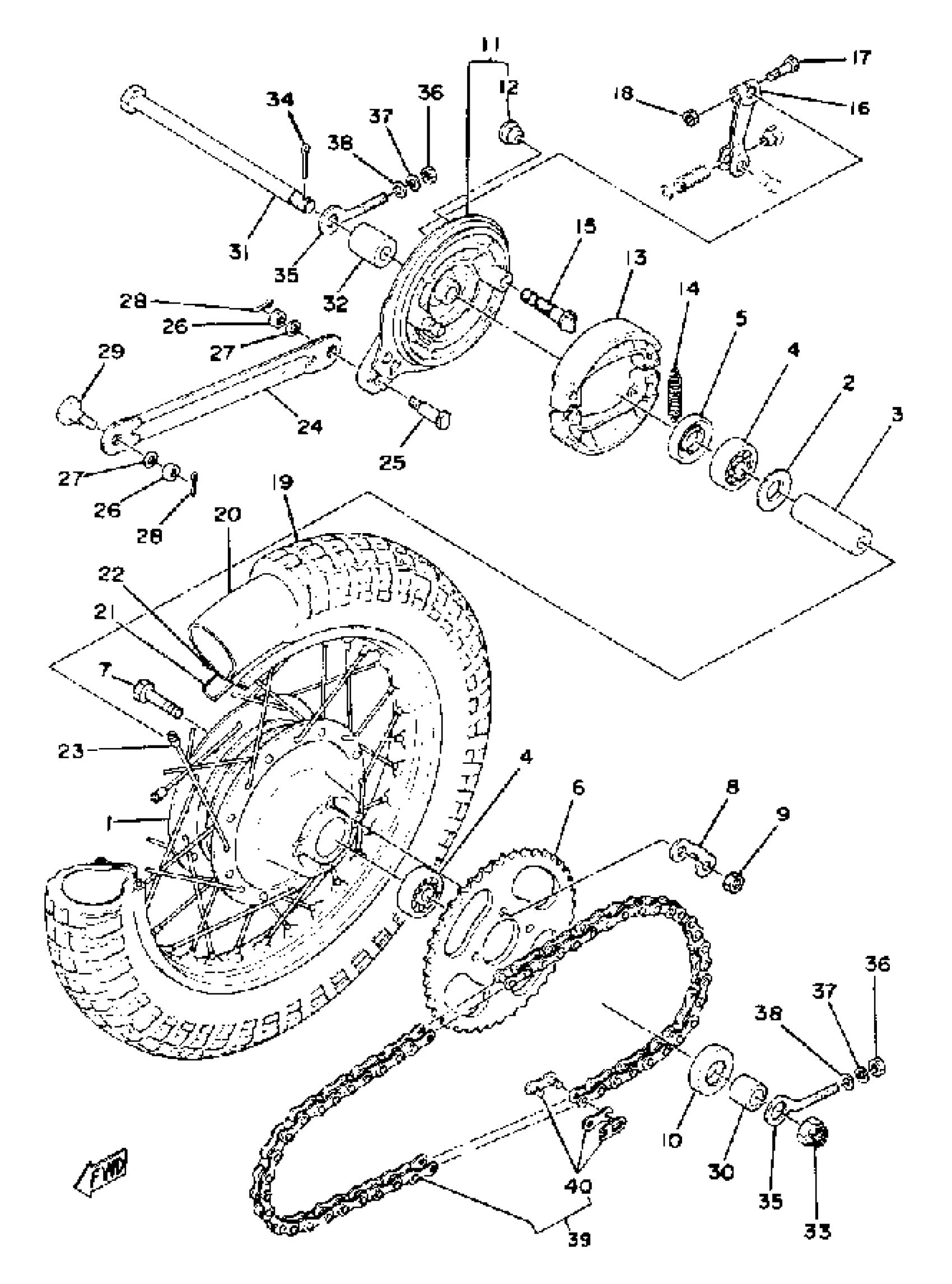

1980 Yamaha MX80 (MX80G) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

(288-25311-01-Y8)

1
Out of stock

2

FLANGE, SPACER

109-25315-00-00

1

$6.20

In stock

3

SPACER (1U1)

90560-12170-00

1

$15.43

In stock

4

BRG.

93306-30101-00

1

$31.58

In stock

5

OIL SEAL(3TU)

93106-20033-00

1
Out of stock

6

SPROCKET, DRIVEN (41T)

5J1-25441-20-00

1

$31.67

In stock

7

BOLT 109254110000

90109-08319-00

1
Out of stock

8

WASHER

2AL-25412-00-00

1
Out of stock

9

NUT, HEXAGON (509)

90170-08158-00

1

$1.10

In stock

10

OIL SEAL (21X37X7-102)

93104-21016-00

1
Out of stock

11

BRAKE SHOE PLT ASSEMBLY

355-25026-00-Y8

1
Out of stock

12

GROMMET (397)

90480-10068-00

1

$6.77

In stock

13

BRAKE SHOE KIT

4KN-W253E-11-00

1

$22.40

In stock

14

SPRING, TENSION (566).

90506-16150-00

1

$6.98

In stock

15

CAMSHAFT

4GL-25351-00-00

1

$62.50

In stock

16

LEVER, CAM SHAFT

538-25355-00-00

—

$32.10

In stock

17

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

18

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

19

275-14 IRC TRIALS

94127-14477-00

1
Out of stock

20

TUBE

94227-14102-00

—

$19.31

In stock

21

BAND, RIM (1K8)

94327-14076-00

—

$7.42

In stock

22

RIM 1.40X14

94414-14077-00

1
Out of stock

23

SPOKE SET, REAR

367-25304-00-00

1
Out of stock

24

BAR, TENSION

353-25371-00-00

1
Out of stock

25

BOLT 1022537300

90109-08183-00

—

$6.18

In stock

26

. NUT

95380-08700-00

1

$3.07

In stock

27

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

28

PIN, COTTER

91490-20025-00

—

$1.31

In stock

29

BOLT (183-25378-00)

90109-08368-00

—

$7.00

In stock

30

COLLAR (40E)

90387-120F9-00

—

$3.38

In stock

31

AXLE, WHEEL

367-25381-01-00

—

$47.55

In stock

32

COLLAR 102253830000

90387-12412-00

—

$13.75

In stock

33

NUT CASTLE(481)

90171-12005-00

—

$7.35

In stock

34

PIN, COTTER

91490-30030-00

—

$7.15

In stock

35

PULLER, CHAIN

3AC-2538G-10-00

—

$11.72

In stock

36

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

37

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

38

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

39

CHAIN, DRIVE

9Y580-52095-00

—

$42.26

In stock

40

JOINT, CHAIN (29A)

94680-52001-00

—

$2.77

In stock
