1975 Yamaha MX400 (MX400B) Handle-Wire Diagram

← All diagrams

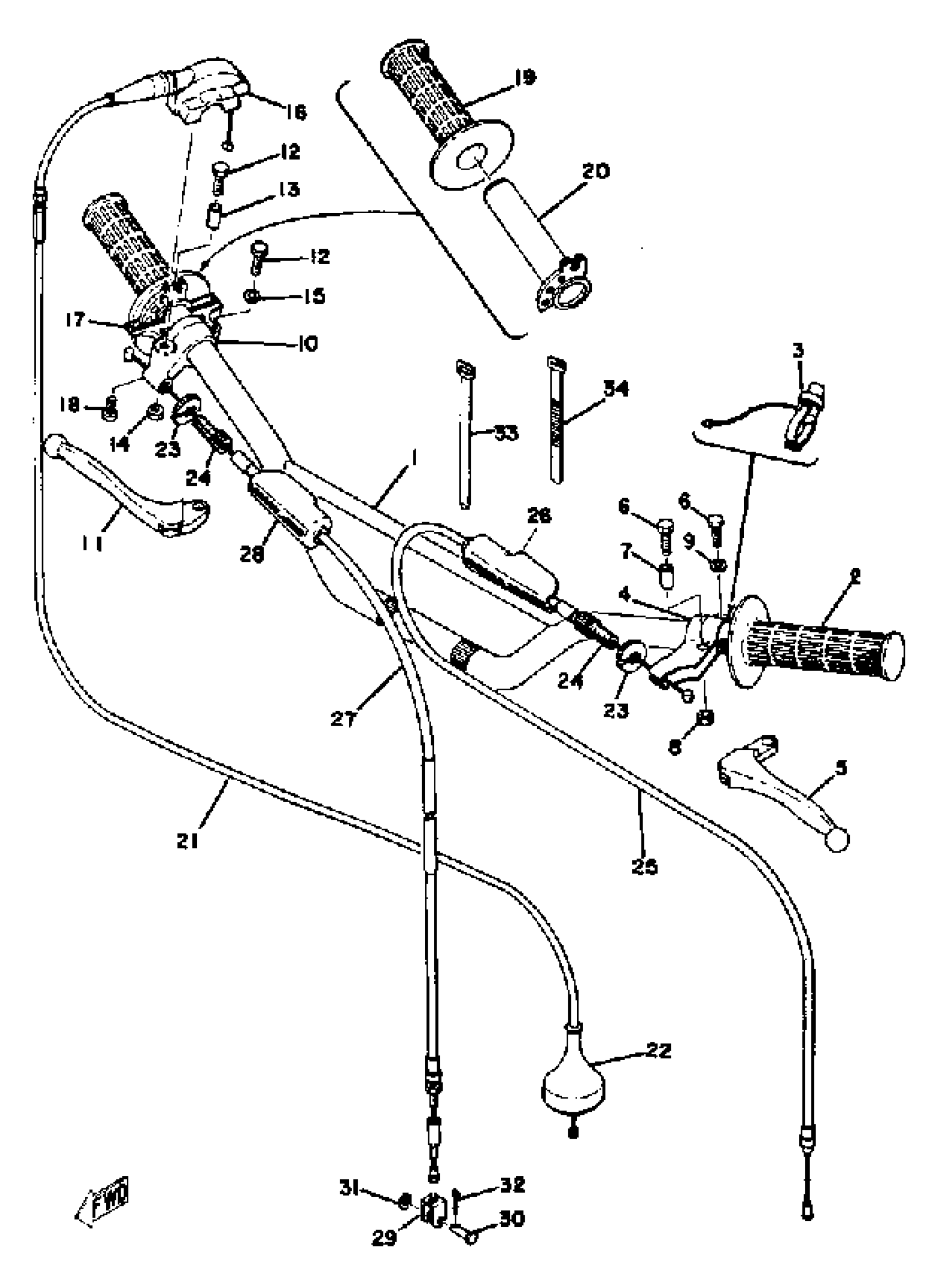

Find the part on the Handle-Wire diagram for your 1975 Yamaha MX400 (MX400B), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1975 Yamaha MX400 (MX400B) Handle-Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LEVER HOLDER ASSY 1

214-82910-07-00

1
Out of stock

1

HANDLEBAR

(483-26111-00-00)

1
Out of stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

2

LEVER HOLDER ASSEMBLY 2

(233-82920-03-00)

1
Out of stock

3

SWITCH, HANDLE 1

(363-83976-01-00)

1
Out of stock

4

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

5

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

6

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

7

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

8

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

11

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

12

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

13

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

14

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

15

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

16

CAP, GRIP UPPER (431-26281-01)

431-26281-01-98

1
Out of stock

17

CAP, GRIP UNDER

431-26282-03-00

—

$34.32

In stock

18

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

19

GRIP (R.H)

583-26242-00-00

—

$30.97

In stock

20

TUBE, THRTL GUIDE

431-26243-00-00

1
Out of stock

21

CABLE, THROTTLE 1 (1363MM)

510-26311-00-00

1
Out of stock

22

CAP, RUBBER

510-26329-01-00

—
Out of stock

23

NUT

90179-08030-00

—

$3.78

In stock

24

BOLT

90123-08002-00

—

$8.93

In stock

25

WIRE, CLUTCH

363-26335-03-00

—

$64.14

In stock

26

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

27

CABLE, BRAKE

1G8-26341-00-00

1
Out of stock

28

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

29

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

30

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

31

WASHER, PLATE 1562722600

90201-08083-00

—
Out of stock

32

PIN, COTTER

91490-20025-00

—

$1.31

In stock

33

BAND

341-26397-01-00

1
Out of stock

34

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
